申请日2015.03.16
公开(公告)日2015.08.19
IPC分类号C02F9/04
摘要
本实用新型涉及一种废水处理系统，具体涉及一种磷化废水处理系统。包括依次连接的调节池甲、预沉池、调节池乙、反应器、沉淀器、气浮器排渣系统、中间水池、过滤器以及排放池，所述过滤器与排放池相互连接。本实用新型设置两个调节池和预沉池，首先将簧磷化废水进行预沉处理，再对环磷化废水进行水量均化，有效地减轻了后续单元的负担;本实用新型操作简单，处理效果好，消耗药量少以及经济效益显著，利于广泛推广使用。

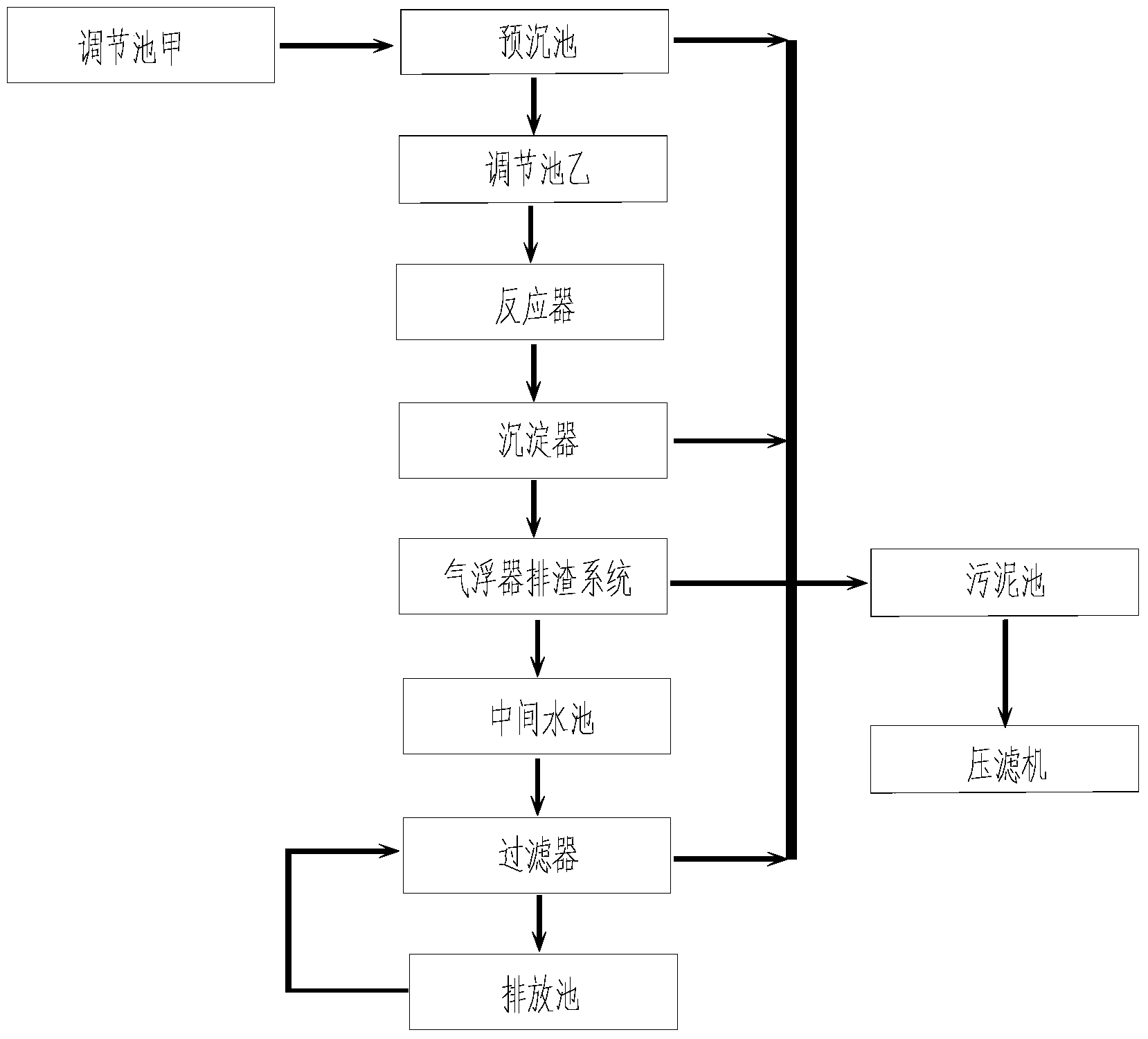

摘要附图
权利要求书
1.一种磷化废水处理系统，其特征在于：包括依次连接的调节池甲、预沉 池、调节池乙、反应器、沉淀器、气浮器排渣系统、中间水池、过滤器以及排 放池，所述过滤器与排放池相互连接。
2.根据权利要求1所述的一种磷化废水处理系统，其特征在于：所述磷化废 水处理系统还包括污泥池和压滤机，所述污泥池设置在所述气浮器排渣系统与 压滤机之间。
3.根据权利要求2所述的一种磷化废水处理系统，其特征在于：所述污泥池 的输入端分别与所述预沉池、沉淀器、气浮器排渣系统以及过滤器的输出端相 连。
说明书
磷化废水处理系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种磷化废水处理系统。
背景技术
企业磷化线排水分为常流水和定期清槽水两种，其中，常流水水量大，污 染物浓度适中;清槽水水量小，但污染物浓度极高。废水中含有磷酸盐、各类 酸、助剂及表面活性剂等污染物，废水中各项污染物浓度高，特别是总磷指标 高达200mg/L以上，该废水如果未经处理，直接排放水体，必然会严重污染环 境。
实用新型内容
针对现有技术存在的不足，本实用新型提供一种操作简单，处理效果好， 消耗药量少，经济效益显著的磷化废水处理系统。
本实用新型是通过以下技术方案实现的：
一种磷化废水处理系统，包括依次连接的调节池甲、预沉池、调节池乙、 反应器、沉淀器、气浮器排渣系统、中间水池、过滤器以及排放池，所述过滤 器与排放池相互连接。
进一步地，该磷化废水处理系统还包括污泥池和压滤机，所述污泥池设置 在所述气浮器排渣系统与压滤机之间。
进一步地，所述污泥池的输入端分别与所述预沉池、沉淀器、气浮器排渣 系统以及过滤器的输出端相连。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型设置两个调节池和预沉池，首先将簧磷化废水进行预沉处理， 再对环磷化废水进行水量均化，有效地减轻了后续单元的负担;
2、本实用新型操作简单，处理效果好，消耗药量少以及经济效益显著，利 于广泛推广使用
