申请日2015.03.16
公开(公告)日2015.08.12
IPC分类号C02F11/18; C02F11/12
摘要
本实用新型涉及一种低温带式污泥干化的装置，包括壳体，壳体上设有加料装置和出料口，壳体内上下并排设有第一传送带和第二传送带，第一传送带位于第二传送带的竖直上方，加料装置位于第一传送带的起始端的上方，出料口位于第二传送带的末端的下方，壳体上、沿第一传送带的传送方向依次设有若干进风口和若干温度探头，每个进风口处均设有与进风口连通的送风开关，壳体外设有与送风开关通过管道连通的热源，管道上设有送风机，送风开关、温度探头和送风机分别与设置在壳体外的控制器连接。本实用新型会根据实时监测到的温度情况调整干燥设备热量的输入甚至切断，并采取相应的应急措施，从而保证干燥设备稳定、安全的运行。

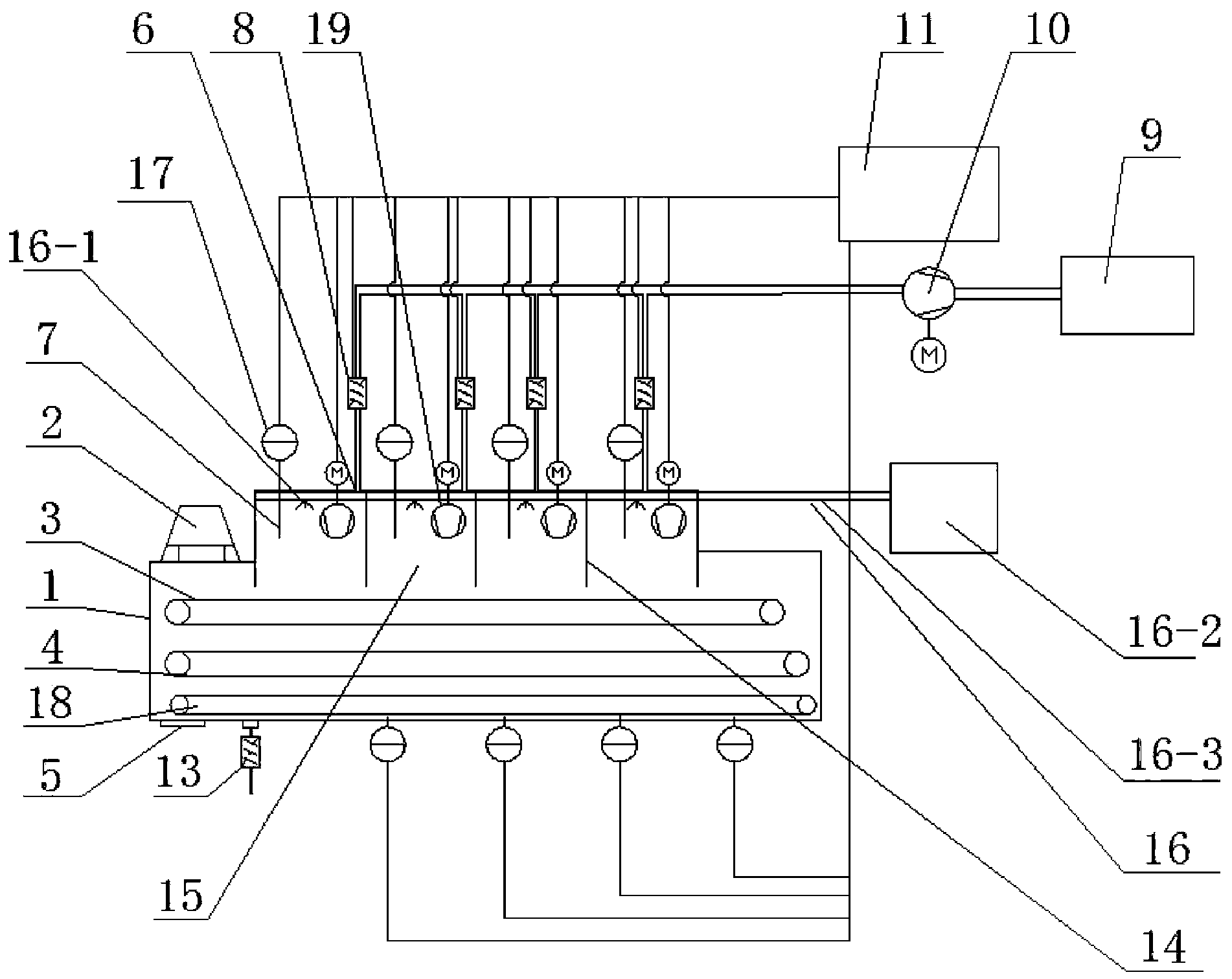

摘要附图
权利要求书
1.一种低温带式污泥干化的装置，其特征在于，包括壳体(1)，在所 述壳体(1)上设有加料装置(2)和出料口(5)，所述壳体(1)内上下并 排设有第一传送带(3)和第二传送带(4)，所述第一传送带(3)位于所述 第二传送带(4)的竖直上方，所述加料装置(2)位于所述第一传送带(3) 的起始端的上方，所述第二传送带(4)的起始端位于所述第一传送带(3) 的末端的竖直下方，所述出料口(5)位于所述第二传送带(4)的末端的下 方，所述壳体(1)上、沿所述第一传送带(3)的传送方向依次设有若干进 风口(6)和若干温度探头(7)，每个所述进风口(6)处均设有与所述进风 口(6)连通的送风开关(8)，所述壳体(1)外设有与所述送风开关(8) 通过管道连通的热源(9)，所述管道上设有送风机(10)，所述送风开关(8)、 所述温度探头(7)和所述送风机(10)分别与设置在所述壳体(1)外的控 制器(11)连接，所述控制器(11)用于接收所述温度探头(7)的实时温 度信号，所述控制器(11)控制所述送风开关(8)的开启和关闭，所述控 制器(11)控制所述送风机(10)的开启、关闭以及调节所述送风机(10) 的输送功率，所述壳体(1)的底部设有出风口(13)。
2.根据权利要求1所述的一种低温带式污泥干化的装置，其特征在于， 所述第一传送带(3)和所述第二传送带(4)的表面设有若干均匀排布的凸 块(12)。
3.根据权利要求1所述的一种低温带式污泥干化的装置，其特征在于， 所述壳体(1)内的上端和所述壳体(1)的底端均设有所述温度探头(7)。
4.根据权利要求1所述的一种低温带式污泥干化的装置，其特征在于， 所述热源(9)为燃烧室或换热器。
5.根据权利要求1至4任一项所述的一种低温带式污泥干化的装置， 其特征在于，所述壳体(1)内、所述第一传送带(3)上方通过隔板(14) 隔离成多个腔室(15)，每个所述腔室(15)内均设有所述温度探头(7)。
6.根据权利要求5所述的一种低温带式污泥干化的装置，其特征在于， 所述壳体(1)内设有喷淋系统(16)，所述喷淋系统(16)包括设置在各个 所述腔室(15)的喷嘴(16-1)、设置在所述壳体(1)外的冷却水箱(16-2)、 连通所述喷嘴(16-1)和所述冷却水箱(16-2)的喷淋管道(16-3)。
7.根据权利要求6所述的一种低温带式污泥干化的装置，其特征在于， 所述壳体(1)上设有若干与所述喷嘴(16-1)一一对应且与所述喷嘴(16-1) 连锁的过热温度开关(17)，若干所述过热温度开关(17)均与所述控制器 (11)连接，所述控制器(11)控制所述过热温度开关(17)的开启和关闭。
8.根据权利要求1至4任一项所述的一种低温带式污泥干化的装置， 其特征在于，所述壳体(1)内的底部设有刮泥器(18)。
9.根据权利要求1至4任一项所述的一种低温带式污泥干化的装置， 其特征在于，所述壳体(1)内设有风机(19)，所述风机(19)和所述控制 器(11)连接，所述控制器(11)控制所述风机(19)的开启和关闭。
说明书
一种低温带式污泥干化的装置
技术领域
本实用新型涉及干燥设备技术领域，尤其涉及一种低温带式污泥干化的 装置。
背景技术
目前常见的污泥干化设备有转鼓干燥器、流化床干燥器、薄层干燥器、 转盘干燥器、螺旋干燥器等，而传统的带式干燥机主要是成批生产用的连续 式干燥设备，应用于蔬菜、催化剂、中药饮片等类含水率高的物料干燥脱水。 因污泥干化领域有其特殊的物料性质，污泥具有含水率高、呈胶状结构、含 有机物多、性质不稳定、有机和无机有毒有害物质含量高等特点，若直接应 用于污泥干化脱水，会存在粉尘爆炸、高温闷烧、污泥干化局部受热、可利 用热源单一，湿污泥难以均匀平铺在干燥腔的传送带上等等问题。现存的低 温带式污泥干化装置就是基于传统带式干燥技术的基础上发展而来的。
目前应用在污泥干化领域的带式干燥器存在以下问题：
1)经脱水的滤饼污泥需经造粒或制成条状后方可干燥，目前应用的是 湿污泥面条机，但是通常的面条机在工作时很容易堵塞，几乎2-3天就需要 人工清理一次。
2)干燥器在运行的过程中由于污泥与传送带之间存在摩擦的现象，再 加之污泥处于运动的状态，干燥腔内会产生大量的粉尘，存在爆炸的隐患。
3)干燥腔的温度过高会引发传送带上的污泥发生闷烧的现象，从而可能 引发火灾。
实用新型内容
本实用新型所要解决的技术问题是提供一种干燥效果好，干燥过程安全 的低温带式污泥干化的装置。
本实用新型解决上述技术问题的技术方案如下：一种低温带式污泥干化 的装置，包括壳体，在所述壳体上设有加料装置和出料口，所述壳体内上下 并排设有第一传送带和第二传送带，所述第一传送带位于所述第二传送带的 竖直上方，所述加料装置位于所述第一传送带的起始端的上方，所述第二传 送带的起始端位于所述第一传送带的末端的竖直下方，所述出料口位于所述 第二传送带的末端的下方，所述壳体上、沿所述第一传送带的传送方向依次 设有若干进风口和若干温度探头，每个所述进风口处均设有与所述进风口连 通的送风开关，所述壳体外设有与所述送风开关通过管道连通的热源，所述 管道上设有送风机，所述送风开关、所述温度探头和所述送风机分别与设置 在所述壳体外的控制器连接，所述控制器用于接收所述温度探头的实时温度 信号，所述控制器控制所述送风开关的开启和关闭，所述壳体的底部设有出 风口，所述控制器控制所述送风机的开启、关闭以及调节所述送风机的输送 功率。
本实用新型的有益效果是：本实用新型在干燥装置的壳体内设置温度探 头，能对壳体内的温度进行实时监控，控制器根据温度探头输送的温度信号 分别控制各个送风开关的开启、关闭、以及调节送风机的输送功率，实现对 壳体腔室内的温度的实时控制，避免腔室内的温度过高而出现的污泥闷烧及 温度过高产生的粉尘爆炸的现象，当温度仪表监测到的温度达到或超过设定 的温度时，就会把信号反馈到控制器，控制器会根据实时监测到的温度情况 调整干燥设备热量的输入甚至切断，并采取相应的应急措施，从而保证干燥 设备稳定、安全的运行。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述第一传送带和所述第二传送带的表面设有若干均匀排布的 凸块。
采用上述进一步方案的有益效果是：在所述第一传送带和所述第二传送 带的表面设置若干均匀排布的凸块，增大了湿污泥与传送带之间的摩擦，让 污泥有力地固定在传送带上，避免干燥空气对污泥颗粒的吹散，防止干燥腔 内出现粉尘爆炸。
进一步，所述壳体内的上端和所述壳体的底端均设有所述温度探头。
采用上述进一步方案的有益效果是：在壳体内的上端和底端均设置温度 探头，上下探头互为备用，即使一个探头有问题，还有一个温度探头可以在 线监测。
进一步，所述热源为燃烧室或换热器。
采用上述进一步方案的有益效果是：使用换热器使得干燥设备可利用废 的热水、热油等作为热源，使用燃烧室使得干燥装置可以通过天然气和煤炭 提供热气。
进一步，所述壳体内、所述第一传送带上方通过隔板隔离成多个腔室， 每个所述腔室内均设有所述温度探头。
采用上述进一步方案的有益效果是：通过隔板将第一传送带上方的腔室 隔离成若干腔室，每个腔室内均设置温度探头，可以更加准确地检测到壳体 内各个部分的温度情况。
进一步，所述壳体内设有喷淋系统，所述喷淋系统包括设置在各个所述 腔室的喷嘴、设置在所述壳体外的冷却水箱、连通所述喷嘴和所述冷却水箱 的喷淋管道。
采用上述进一步方案的有益效果是：在壳体内设置喷淋系统，当壳体内 的温度需要急速降低时，开启喷淋系统向壳体内喷淋冷却水从而达到快速降 温的效果。
进一步，所述壳体上设有若干与所述喷嘴一一对应且与所述喷嘴连锁的 过热温度开关，若干所述过热温度开关均与所述控制器连接，所述控制器控 制所述过热温度开关的开启和关闭，所述喷嘴和所述过热温度开关连锁是指 所述过热温度开关处于关闭时所述喷嘴处于关闭状态，所述过热温度开关处 于开启式所述喷嘴处于开启状态，所述喷嘴和所述过热温度开关通过控制器 控制以使得两者处于连锁状态。
采用上述进一步方案的有益效果是：过热温度开关的设置实现了控制器 对各个喷嘴的单独控制。
进一步，所述壳体内的底部设有刮泥器。
采用上述进一步方案的有益效果是：刮泥器能将落到壳体内底部的泥尘 进行刮到出料口排出。
进一步，所述壳体内设有风机，所述风机和所述控制器连接，所述控制 器控制所述风机的开启和关闭。
采用上述进一步方案的有益效果是：风机的设置可以加大壳体内的空气 流速，起到加快烘干的效果。
