申请日2015.07.31
公开(公告)日2015.10.28
IPC分类号C02F1/16
摘要
本发明涉及一种壁纸生产废水处理装置，本装置安装在废气管道上，包括箱体，箱体的两侧侧板均为网状隔板，并分别固定设置有覆盖网状隔板的进气罩和出气罩，进气罩和出气罩远离箱体的一端均敞口并分别连通废气管道：箱体内由上而下设置有多个槽口向上的水槽，各个水槽的槽口呈向下凹陷的弧形，在各个水槽槽口的最低点竖向固定设置有贯穿水槽的通水管;箱体顶部设置有插入箱体内的进水管，进水管插入箱体内的一端位于在箱体内最上方的水槽的槽口上方，箱体底部设置有插入箱体内的出水管，出水管插入箱体内的一端连接在箱体内最下方的水槽上的通水管，出水管位于箱体外的一端的下方设置有接水器。有效果是有效节省能耗，降低企业生产成本等。
权利要求书

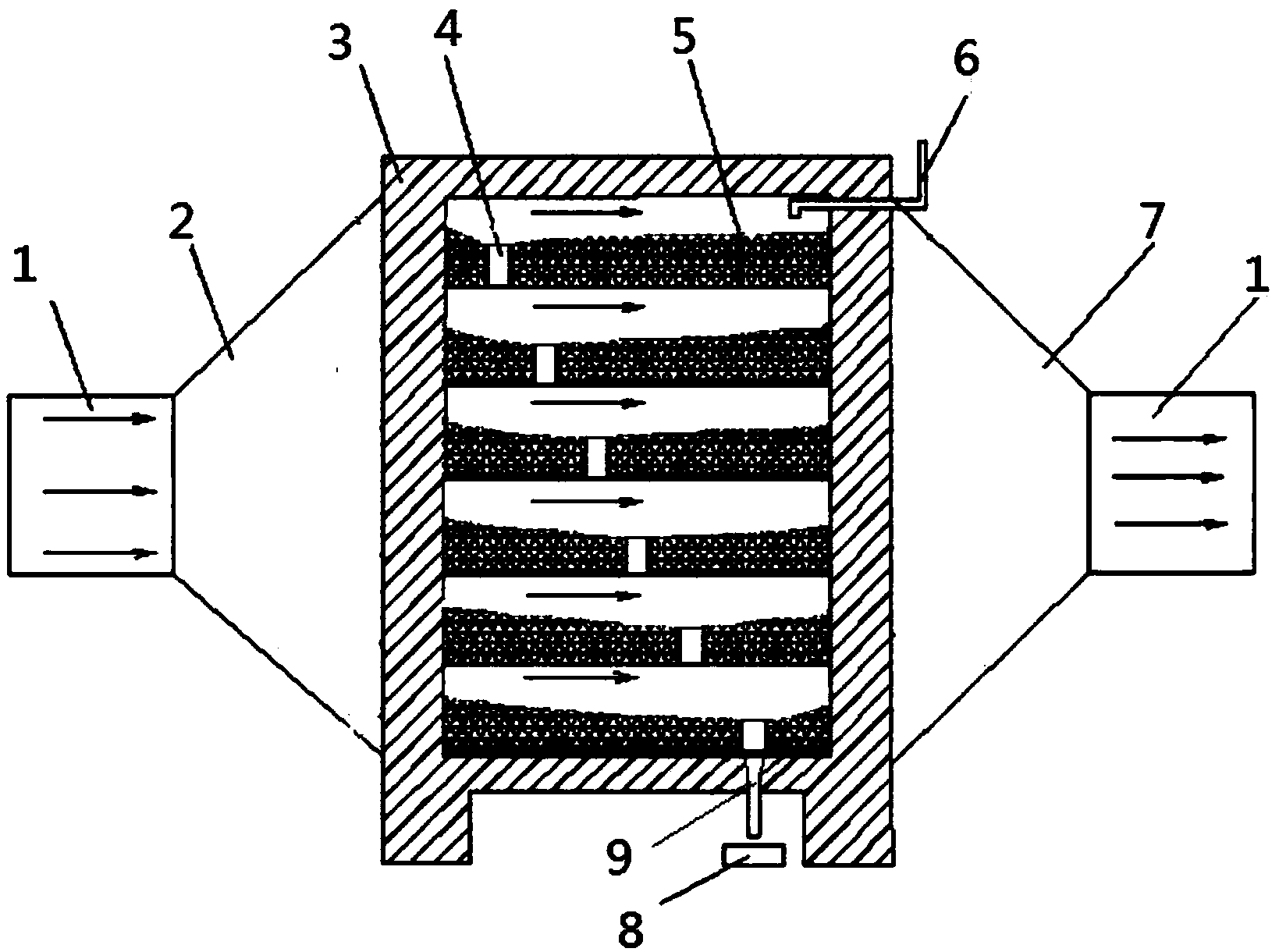

1.一种壁纸生产废水处理装置，本装置安装在废气管道(1)上，其特 征在于：包括箱体(3)，所述箱体(3)的两侧侧板均为网状隔板(10)， 且所述箱体(3)的两侧分别固定设置有覆盖所述网状隔板(10)的进气罩 (2)和出气罩(7)，所述进气罩(2)和出气罩(7)远离所述箱体(3) 的一端均敞口并分别连通所述废气管道(1);所述箱体(3)内由上而下水 平固定设置有多个槽口向上的水槽(5)，多个所述水槽(5)两两之间留有 间隙，各个水槽(5)的槽口呈向下凹陷的弧形，在各个所述水槽(5)槽口 的最低点竖向固定设置有贯穿所述水槽(5)的通水管(4)，所述通水管(4) 的上端高度与所述水槽(5)槽口的最低点高度一致，且各个所述通水管(4) 呈阶梯状分布;所述箱体(3)顶部设置有插入所述箱体(3)内的进水管(6)， 所述进水管(6)插入所述箱体(3)内的一端位于在所述箱体(3)内最上 方的所述水槽(5)的槽口上方，所述箱体(3)底部设置有插入所述箱体(3) 内的出水管(9)，所述出水管(9)插入所述箱体(3)内的一端连接所述 箱体(3)内最下方的所述水槽(5)上的所述通水管(4)，所述出水管(9) 位于所述箱体(3)外的一端的下方设置有接水器(8)。
2.根据权利要求1所述的一种壁纸生产废水处理装置，其特征在于： 所述进气罩(2)和出气罩(7)均呈圆台状，其截面呈梯形。
3.根据权利要求1或2所述的一种壁纸生产废水处理装置，其特征在 于：所述网状隔板(10)上还覆盖并固定有颗粒过滤网。
4.根据权利要求1或2所述的一种壁纸生产废水处理装置，其特征在 于：各个所述水槽(5)的两端分别固定连接在对应的所述网状隔板(10) 上，且各个所述水槽(5)等间距设置在所述箱体(3)内。
5.根据权利要求4所述的一种壁纸生产废水处理装置，其特征在于： 所述水槽(5)的两端分别通过螺栓固定连接在对应的所述网状隔板(10) 上。
说明书
一种壁纸生产废水处理装置
技术领域
本发明属于壁纸生产领域，具体是一种壁纸生产废水处理装置。
背景技术
壁纸生产时往往会伴随着产生大量的废水。用于壁纸生产废水处理的 主要方法有物化法、生化法、化学法以及几种工艺结合的处理方法，而废水 处理中的预处理主要是为了改善废水水质，去除悬浮物及可直接沉降的杂 质，调节废水水质及水量，提高废水处理的整体效果，确保整个处理系统的 稳定性，因此预处理在印染废水处理中具有极其重要的地位。
目前企业对于废水的处理大多使用污水处理设备，普通污水处理设备的 能耗高，消耗大，使得企业处理污水成本增高，加大企业生产成本。
发明内容
本发明所要解决的技术问题是提供一种利用壁纸生产企业生产产生的 废气对废水进行处理，有效节省能耗，低碳环保，降低企业生产成本的壁纸 生产废水处理装置。
本发明解决上述技术问题的技术方案如下：一种壁纸生产废水处理装 置，本装置安装在废气管道上，包括箱体，所述箱体的两侧侧板均为网状隔 板，且所述箱体的两侧分别固定设置有覆盖所述网状隔板的进气罩和出气 罩，所述进气罩和出气罩远离所述箱体的一端均敞口并分别连通所述废气管 道;所述箱体内由上而下水平固定设置有多个槽口向上的水槽，多个所述水 槽两两之间留有间隙，各个水槽的槽口呈向下凹陷的弧形，在各个所述水槽 槽口的最低点竖向固定设置有贯穿所述水槽的通水管，所述通水管的上端高 度与所述水槽槽口的最低点高度一致，且各个所述通水管呈阶梯状分布;所 述箱体顶部设置有插入所述箱体内的进水管，所述进水管插入所述箱体内的 一端位于在所述箱体内最上方的所述水槽的槽口上方，所述箱体底部设置有 插入所述箱体内的出水管，所述出水管插入所述箱体内的一端连接在所述箱 体内最下方的所述水槽上的所述通水管，所述出水管位于所述箱体外的一端 的下方设置有接水器。
进一步，所述进气罩和出气罩均呈圆台状，其截面呈梯形。
进一步，所述网状隔板上还覆盖并固定有颗粒过滤网。
进一步，各个所述水槽的两端分别固定连接在对应的所述网状隔板上， 且各个所述水槽等间距设置在所述箱体内。
进一步，所述水槽的两端分别通过螺栓固定连接在对应的所述网状隔板 上。
本发明的有益效果是：利用壁纸生产企业生产产生的废气对废水进行处 理，有效节省能耗，低碳环保，降低企业生产成本。
