申请日2015.01.31
公开(公告)日2015.07.08
IPC分类号C02F9/14
摘要
本实用新型涉及一种水性涂料后处理污水净化装置，包括污水混合池，污水混合池一侧设有污水进水管，污水混合池的输出端通过一个泄流阀连向一个过滤池，过滤池按污水流向的方向依次设有石英砂过滤层、活性碳过滤层以及微生物过滤池，过滤池的输出端连向第一中间池，第一中间池连向消毒清水池。采用以上技术方案后：首先将污泥池、生产污水池以及生产污水都通向污水混合池，然后污水混合池的出水口设有泄流阀，能够调节出水量的同时，增加污水混合池的含氧量，保护出水口的管道，提高了污水生化处理效率，然后过滤池设有石英砂过滤层、活性碳过滤层以及微生物过滤池，实现多重的过滤效果，能够保证对于污水的净化处理。
权利要求书

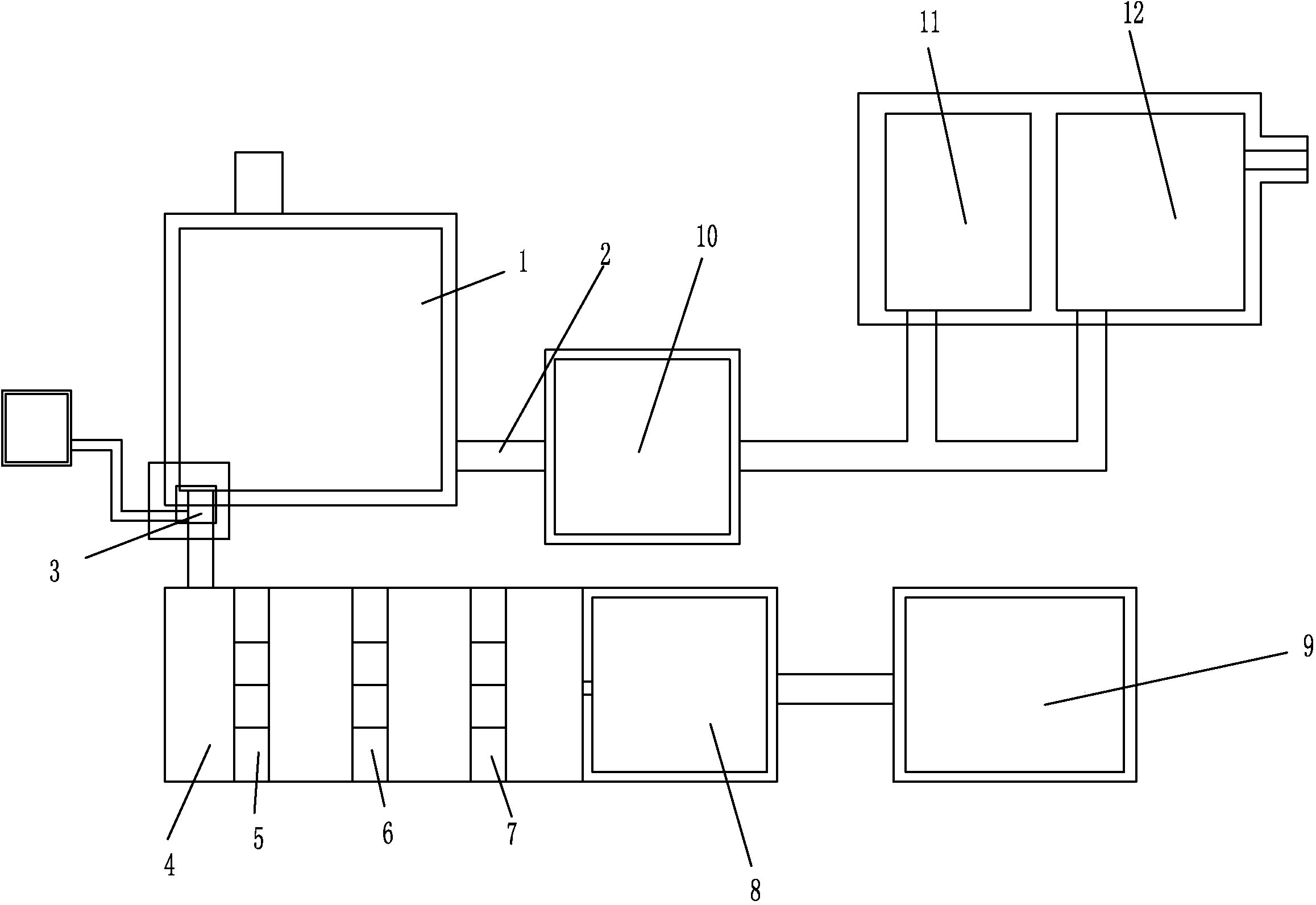

1.一种水性涂料后处理污水净化装置，包括污水混合池(1)， 所述污水混合池(1)一侧设有污水进水管(2)，其特征在于：所述 污水混合池(1)的输出端通过一个泄流阀(3)连向一个过滤池(4)， 所述过滤池(4)按污水流向的方向依次设有石英砂过滤层(5)、活 性碳过滤层(6)以及微生物过滤层(7)，所述过滤池(4)的输出端 连向第一中间池(8)，所述第一中间池(8)连向消毒清水池(9)。
2.根据权利要求1所述的一种水性涂料后处理污水净化装置， 其特征在于：所述污水混合池(1)还与一个第二中间池(10)连通， 所述第二中间池(10)的输入端与一个污泥池(11)和一个生产污水 池(12)连通。
3.根据权利要求1或2所述的一种水性涂料后处理污水净化装 置，其特征在于：所述污水混合池(1)、过滤池(4)以及第一中间 池(8)设置在地下，所述消毒清水池(9)设置在地上。
说明书
一种水性涂料后处理污水净化装置
技术领域
本实用新型属于水性涂料生产后处理领域，具体涉及一种水性涂 料后处理污水净化装置。
背景技术
现有技术水性涂料的使用领域非常多，则会出现各种生产水性涂 料的设备，但是在水性涂料的生产中，会产生大量的污水，而该污水 如果没有进行净化处理的话，会产生大量的污染。
发明内容
本实用新型为了解决背景技术中提到的技术问题，则提供一种水 性涂料后处理污水净化装置。
为解决上述技术问题，本实用新型采用以下技术方案：
一种水性涂料后处理污水净化装置，包括污水混合池，污水混合 池一侧设有污水进水管，污水混合池的输出端通过一个泄流阀连向一 个过滤池，过滤池按污水流向的方向依次设有石英砂过滤层、活性碳 过滤层以及微生物过滤池，过滤池的输出端连向第一中间池，第一中 间池连向消毒清水池。
污水混合池还与一个第二中间池连通，第二中间池的输入端与一 个污泥池和一个生产污水池连通。
污水混合池、过滤池以及第一中间池设置在地下，消毒清水池设 置在地上。
采用以上技术方案后：首先将污泥池、生产污水池以及生产污水 都通向污水混合池，然后污水混合池的出水口设有泄流阀，能够调节 出水量的同时，增加污水混合池的含氧量，保护出水口的管道，提高 了污水生化处理效率，然后过滤池设有石英砂过滤层、活性碳过滤层 以及微生物过滤池，实现多重的过滤效果，能够保证对于污水的净化 处理。
