申请日2015.03.16
公开(公告)日2015.08.26
IPC分类号C02F1/04; C02F1/36
摘要
本实用新型公开了一种超声波水处理装置，包括污水收集箱、连接管、水处理箱、加热器、磁致换能器和超声波发射头;所述污水收集箱的顶部设置有进水管，在污水收集箱内设有搅拌器，且搅拌器由电机驱动连接，电机设于污水收集箱外侧顶部;所述污水收集箱的底部最低端处连接有连接管，连接管通过加压泵连接于水处理箱的顶部;所述水处理箱内部上方设置有与连接管相连通的喷水管，且在喷水管设置有多个喷水头;所述水处理箱上方设有排气孔，水处理箱下方设有排污口，且水处理箱的底部设有加热器;所述水处理箱外侧设有磁致换能器。本实用新型超声波污水净化效果好，且环保无污染，且结构简单，操作方便。

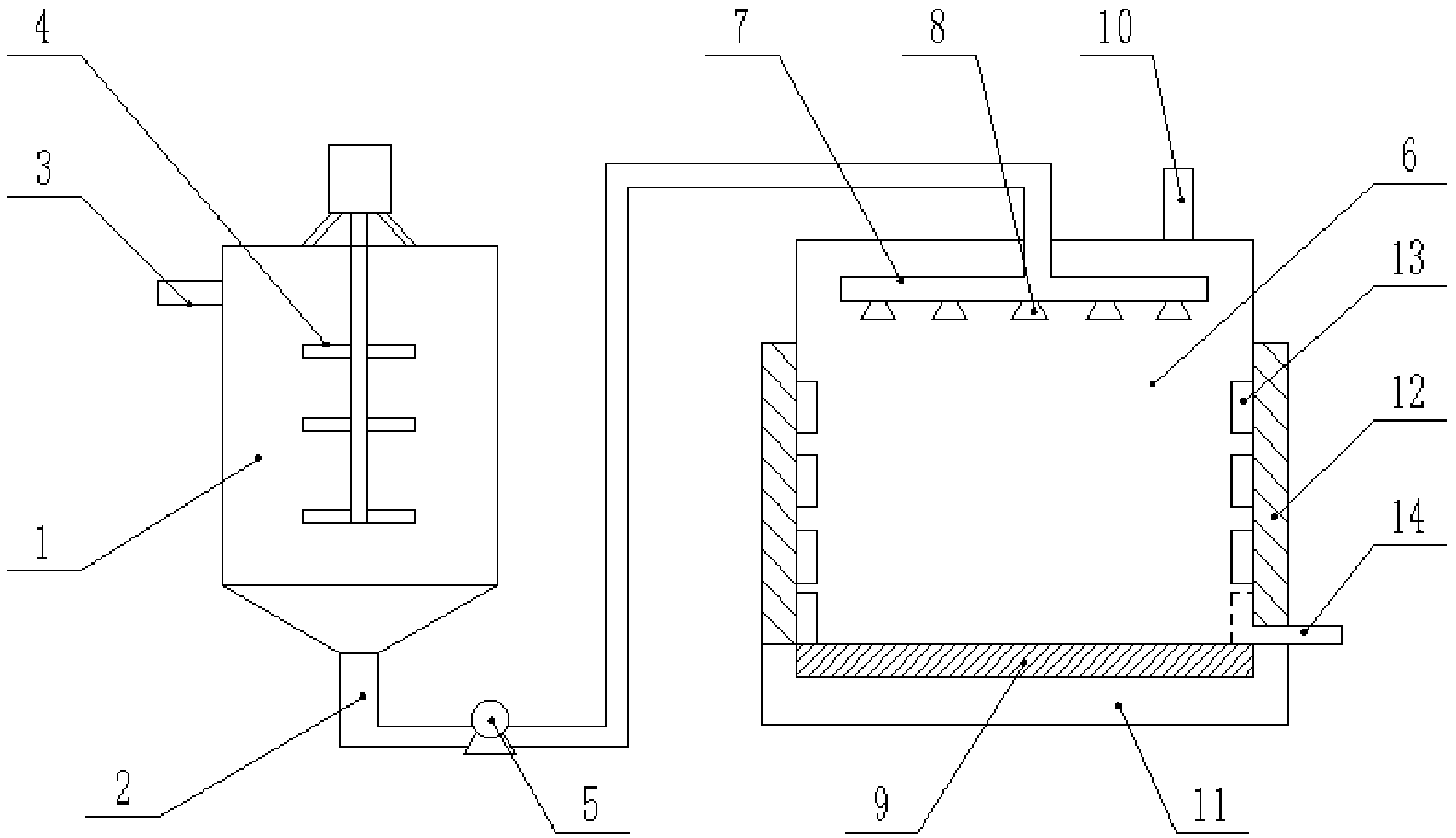

摘要附图
权利要求书
1.一种超声波水处理装置，包括污水收集箱(1)、连接管(2)、水处理 箱(6)、加热器(9)、磁致换能器(12)和超声波发射头(13);其特征在于： 所述污水收集箱(1)的顶部设置有进水管(3)，在污水收集箱(1)内设有 搅拌器(4)，且搅拌器(4)由电机驱动连接，电机设于污水收集箱(1)外 侧顶部;所述污水收集箱(1)的底部最低端处连接有连接管(2)，连接管(2) 通过加压泵(5)连接于水处理箱(6)的顶部;所述水处理箱(6)内部上方 设置有与连接管(2)相连通的喷水管(7)，且在喷水管(7)设置有多个喷 水头(8);所述水处理箱(6)上方设有排气孔(10)，水处理箱(6)下方设 有排污口(14)，且水处理箱(6)的底部设有加热器(9);所述水处理箱(6) 外侧设有磁致换能器(12)，其中，磁致换能器(12)的超声波发射头(13) 位于水处理箱(6)内壁，且在加热器(9)下方设有电源模块(11)，电源模 块(11)分别电连接加热器(9)、磁致换能器(12)和超声波发射头(13)。
2.根据权利要求1所述的超声波水处理装置，其特征在于，所述污水收 集箱(1)的底部设置为锥形。
3.根据权利要求1所述的超声波水处理装置，其特征在于，所述加热器 (9)的上端面设置为波折状的曲面。
说明书
一种超声波水处理装置
技术领域
本实用新型涉及水处理装置，具体是一种超声波水处理装置。
背景技术
随着现代社会的发展，污水产生量越来越大，污水其不仅会对水源、土 壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对 人体健康造成危害;现有的污水进行处理的方法包括传统的物理法和化学法， 以及新生的生物处理法;但采用化学法常常会带来二次污染，而生物处理法 其处理成本较高，且后续的处理也较为复杂。
实用新型内容
本实用新型的目的在于提供一种污水净化效果好，且环保无污染，且结 构简单，操作方便的超声波水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种超声波水处理装置，包括污水收集箱、连接管、水处理箱、加热器、 磁致换能器和超声波发射头;所述污水收集箱的顶部设置有进水管，在污水 收集箱内设有搅拌器，且搅拌器由电机驱动连接，电机设于污水收集箱外侧 顶部;所述污水收集箱的底部最低端处连接有连接管，连接管通过加压泵连 接于水处理箱的顶部;所述水处理箱内部上方设置有与连接管相连通的喷水 管，且在喷水管设置有多个喷水头;所述水处理箱上方设有排气孔，水处理 箱下方设有排污口，且水处理箱的底部设有加热器;所述水处理箱外侧设有 磁致换能器，其中，磁致换能器的超声波发射头位于水处理箱内壁，且在加 热器下方设有电源模块，电源模块分别电连接加热器、磁致换能器和超声波 发射头。
进一步的：所述污水收集箱的底部设置为锥形。
进一步的：所述加热器的上端面设置为波折状的曲面。
与现有技术相比，本实用新型加热器对污水进行加热处理，做初次杀菌 加热净化处理，而磁致换能器、超声波发射头对污水进行超声波处理，使污 水得到进一步的净化，污水净化效果好，且环保无污染，且结构简单，操作 方便。
