申请日2015.03.12
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本实用新型属于水处理设备领域，尤其涉及一种污水循环过滤超滤系统，其特征在于：所述进口固定在所述管道的左端，所述电磁阀A的一端经由所述管道连接所述三通，所述电磁阀A的另一端经由所述管道连接所述污水检测控制装置，所述电磁阀B经由所述管道连接所述储水池、污水检测控制装置，所述格栅固定在所述管道上位于所述三通的右端，所述格栅经由所述管道连接所述沉淀池，所述沉淀池经由所述管道连接所述膜生物反应器，所述超滤膜固定在所述膜生物反应器内部，所述膜生物反应器和所述沉淀池底部经由所述管道连接所述污泥池。

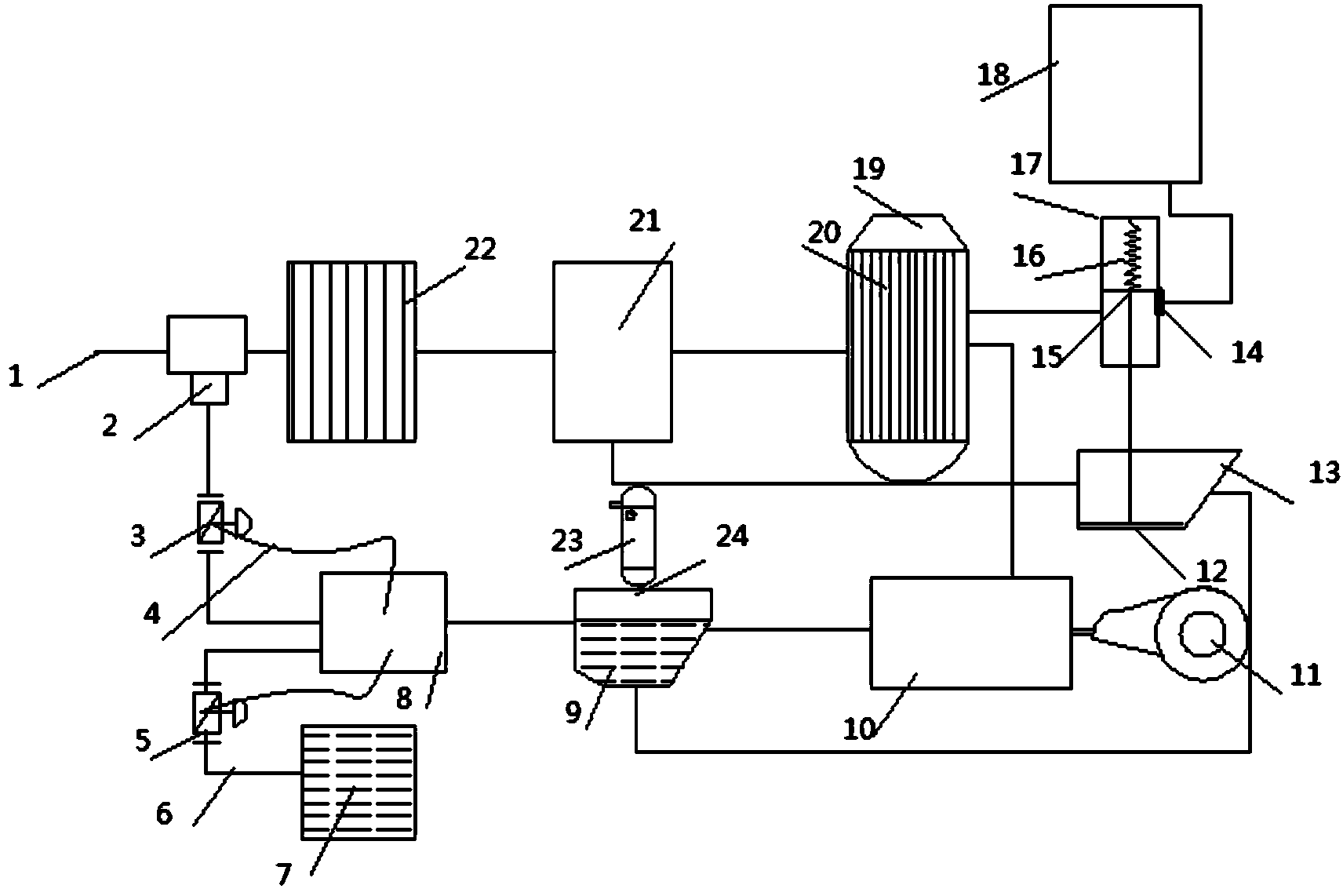

摘要附图
权利要求书
1.一种污水循环过滤超滤系统，其特征在于：包括进口(1)、三通(2)、电磁阀A(3)、 导线(4)、电磁阀B(5)、管道(6)、储水池(7)、污水检测控制装置(8)、消毒池(9)、 曝气池(10)、风机(11)、底板(12)、污泥池(13)、挡块(14)、拉杆(15)、弹簧 (16)、清洗阀(17)、清洗箱(18)、膜生物反应器(19)、超滤膜(20)、沉淀池(21)、 格栅(22)、臭氧压缩机(23)和通气管(24)，所述进口(1)固定在所述管道(6)的左 端，所述电磁阀A(3)的一端经由所述管道(6)连接所述三通(2)，所述电磁阀A(3) 的另一端经由所述管道(6)连接所述污水检测控制装置(8)，所述电磁阀B(5)经由所述 管道(6)连接所述储水池(7)、污水检测控制装置(8)，所述格栅(22)固定在所述管道 (6)上位于所述三通(2)的右端，所述格栅(22)经由所述管道(6)连接所述沉淀池(21)， 所述沉淀池(21)经由所述管道(6)连接所述膜生物反应器(19)，所述超滤膜(20)固定 在所述膜生物反应器(19)内部，所述膜生物反应器(19)和所述沉淀池(21)底部经由所 述管道(6)连接所述污泥池(13)，所述膜生物反应器(19)一端经由所述管道(6)分别 连接所述清洗阀(17)、曝气池(10)，所述风机(11)通过所述通气管(24)连接所述曝 气池(10)，所述曝气池(10)的另一端经由所述管道(6)连接所述消毒池(9)，所述消 毒池(9)连接所述污水检测控制装置(8)，所述底板(12)、挡块(14)分别固定在所述 拉杆(15)的两端，所述底板(12)位于所述污泥池(13)的底部，所述清洗箱(18)连接 所述清洗阀(17)。
2.根据权利要求1所述的一种污水循环过滤超滤系统，其特征在于：所述电磁阀A(3) 经由所述导线(4)连接所述污水检测控制装置(8)。
3.根据权利要求1所述的一种污水循环过滤超滤系统，其特征在于：所述弹簧(16)连 接所述清洗阀(17)和所述拉杆(15)。
4.根据权利要求1所述的一种污水循环过滤超滤系统，其特征在于：所述臭氧压缩机(23) 经由所述通气管(24)连接所述消毒池(9)。
5.根据权利要求1所述的一种污水循环过滤超滤系统，其特征在于：所述电磁阀B(5) 经由所述导线(4)连接所述污水检测控制装置(8)。
6.根据权利要求1所述的一种污水循环过滤超滤系统，其特征在于：所述挡块(14)与 所述拉杆(15)呈90°角，且挡块(14)长度为所述管道(6)直径的5-6倍。
7.根据权利要求1所述的一种污水循环过滤超滤系统，其特征在于：所述挡块(14)表 面涂有橡胶。
说明书
一种污水循环过滤超滤系统
技术领域
本实用新型属于水处理设备装置领域，尤其涉及一种污水循环过滤超滤系统。
背景技术
近年来，随着社会经济的发展和人民生活水平的提高，人们对水环境质量的 要求越来越高。传统的生物处理工艺出水难以满足越来越严格的污水排放标准的 要求。另一方面，经济的发展所带来的水资源的日益短缺也迫切要求开发合适的 污水资源化技术，以缓解水资源的供需矛盾。
在上述背景下，各种新型、改良的高效废水生物处理技术应运而生。而其中 引人注目的是用超滤系统技术代替传统的重力式沉淀池，构成了新型的水处理技 术)，膜生物反应器组合工艺。
发明内容
本实用新型针对上述技术问题，提供了一种结构简单，针对性强可自动清理 飞尘，调节传动效率的自动清理离心式风机。
为了解决上述技术问题，本实用新型提供了一种污水循环过滤超滤系统，其 特征在于：包括进口、三通、电磁阀A、导线、电磁阀B、管道、储水池、污水 检测控制装置、消毒池、曝气池、风机、底板、污泥池、挡块、拉杆、弹簧、清 洗阀、清洗箱、膜生物反应器、超滤膜、沉淀池、格栅、臭氧压缩机和通气管， 所述进口固定在所述管道的左端，所述电磁阀A的一端经由所述管道连接所述 三通，所述电磁阀A的另一端经由所述管道连接所述污水检测控制装置，所述 电磁阀B经由所述管道连接所述储水池、污水检测控制装置，所述格栅固定在 所述管道上位于所述三通的右端，所述格栅经由所述管道连接所述沉淀池，所述 沉淀池经由所述管道连接所述膜生物反应器，所述超滤膜固定在所述膜生物反应 器内部，所述膜生物反应器和所述沉淀池底部经由所述管道连接所述污泥池，所 述膜生物反应器一端经由所述管道分别连接所述清洗阀、曝气池，所述风机通过 所述通气管连接所述曝气池，所述曝气池的另一端经由所述管道连接所述消毒池， 所述消毒池连接所述污水检测控制装置，所述底板、挡块分别固定在所述拉杆的 两端，所述底板位于所述污泥池的底部，所述清洗箱连接所述清洗阀。
本实用新型进一步设置为：所述电磁阀A经由所述导线连接所述污水检测 控制装置。
本实用新型进一步设置为：所述弹簧连接所述清洗阀和所述拉杆。
本实用新型进一步设置为：所述臭氧压缩机经由所述通气管连接所述消毒池。
本实用新型进一步设置为：所述电磁阀B经由所述导线连接所述污水检测 控制装置。
本实用新型进一步设置为：所述挡块与所述拉杆呈90°角，且挡块长度为 所述管道直径的5-6倍。
本实用新型进一步设置为：所述挡块表面涂有橡胶。
与现有技术相比，本实用新型一种污水循环过滤超滤系统具有以下有益效果：
(1)本实用新型设计清洗阀可以在污泥积累到一定量时自动打开，设备简单 清洗方便。
(2)本实用新型设计清洗箱在重力作用下清洗箱内液体对设备进行清洗，设 备简单占地面积小。
(3)本实用新型设计臭氧压缩机可以对污水进行杀菌处理，保证了液体的使 用性能。
(4)本实用新型设计弹簧可以在设备清洗完毕后自动回位，设备自动清洗。
(5)本实用新型设计污水检测控制装置可以实时检测污水的处理效果，控制 电磁阀A、B的开闭。
(6)本实用新型设计采用多层超滤膜材质为PVDF,自身抗污染能力强，不易 被污染物粘附，易清洗，适于污水处理。
(7)本实用新型设计出水水质好，出水悬浮物和浊度接近于零，可直接回用。
(8)本实用新型设计由于膜的高效截流作用，微生物完全截留在反应器内， 实现了反应器水力停留时间和污泥泥龄的完全分离，使运行控制更加灵活稳定。
(9)本实用新型设计反应器在高容积负荷、低污泥负荷、长泥龄条件下运行， 剩余污泥排放量少。
(10)本实用新型性价比高，针对性强，因此，其具有广泛的应用前景，适 于推广应用。
