申请日2015.03.11
公开(公告)日2015.09.09
IPC分类号C02F11/12
摘要
本实用新型提供了一种污泥干化机疏水装置，包括：空心轴和多个设置于空心轴上的盘片;盘片为圆盘状空心体，内部设有蒸汽冷凝水导流板;空心轴上对应每个盘片设置有多根进汽管及一根出水管;在多根进汽管中，有一根进汽管伸入空心轴的中心，其余进汽管与出水管的长度相同，并且，出水管的长度小于伸入空心轴的中心的进汽管的长度;出水管的下缘与蒸汽冷凝水导流板的上表面平齐。本实用新型提高了干化机的换热效率。

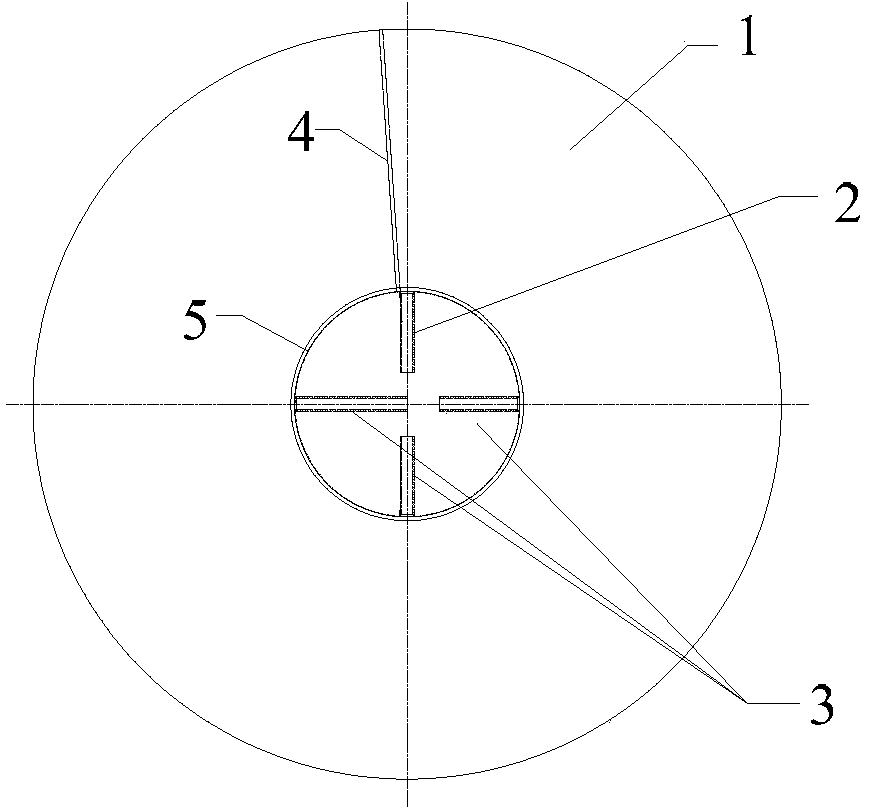

摘要附图
权利要求书
1.一种污泥干化机疏水装置，其特征在于，包括：
空心轴(5)和多个设置于所述空心轴(5)上的盘片(1);
所述盘片(1)为圆盘状空心体，内部设有蒸汽冷凝水导流板(4);
所述空心轴(5)上对应每个盘片(1)设置有多根进汽管(3)及一根出水 管(2);在所述多根进汽管(3)中，有一根进汽管伸入所述空心轴的中心，其 余进汽管与所述出水管(2)的长度相同，并且，所述出水管(2)的长度小于 伸入所述空心轴的中心的进汽管的长度;
所述出水管(2)的下缘与所述蒸汽冷凝水导流板(4)的上表面平齐。
2.根据权利要求1所述的污泥干化机疏水装置，其特征在于，
所述盘片(1)为两片圆盘对扣形成的带有空腔的结构。
3.根据权利要求2所述的污泥干化机疏水装置，其特征在于，
所述蒸汽冷凝水导流板(4)的数量为一个。
4.根据权利要求3所述的污泥干化机疏水装置，其特征在于，
所述蒸汽冷凝水导流板(4)与所述盘片(1)垂直安装;所述蒸汽冷凝水 导流板(4)焊接于所述盘片;
多个盘片(1)沿所述空心轴(5)的轴向等距均布。
5.根据权利要求4所述的污泥干化机疏水装置，其特征在于，
所述空心轴(5)上相邻盘片中的蒸汽冷凝水导流板(4)错开预置角度。
6.根据权利要求5所述的污泥干化机疏水装置，其特征在于，
所述空心轴(5)上对应每个盘片(1)的进汽管(3)及出水管(2)沿该 空心轴(5)的周向均匀分布。
7.根据权利要求6所述的污泥干化机疏水装置，其特征在于，
相邻盘片内的出水管(2)错开预定角度;
所有盘片内的多个出水管(2)在空心轴(5)的圆周方向呈360°均布。
8.根据权利要求1至7所述的任一项污泥干化机疏水装置，其特征在于，
所述空心轴(5)的一端穿过轴承连接第一旋转接头(6)，所述第一旋转接 头(6)上连接有旋转接头蒸汽进汽管(8)和旋转接头冷凝水出水管(9);
所述空心轴(5)的另一端穿过轴承连接第二旋转接头(7)，所述第二旋转 接头(7)也设有旋转接头蒸汽进汽管(8)。
9.根据权利要求8所述的污泥干化机疏水装置，其特征在于，
所述旋转接头冷凝水出水管(9)的第一端与所述第一旋转接头(6)的外 侧相连接，所述旋转接头冷凝水出水管(9)的第二端穿过所述第一旋转接头(6) 安装有虹吸管，该虹吸管延伸至所述空心轴(5)的底部。
说明书
污泥干化机疏水装置
技术领域
本实用新型涉及污泥干化技术领域，具体而言，涉及一种污泥干化机及其 疏水装置。
背景技术
圆盘污泥干化机为当今污泥热干化设备中的主流设备之一。圆盘式干化机 主体由一个圆筒形的外壳和一组中心贯穿的圆盘组成。圆盘组是中空的，热介 质从这里流过，把热量通过圆盘间接传输给污泥。
在传统的圆盘干化机中，蒸汽与污泥间接换热后变为冷凝水，依靠蒸汽的 压力排出干化机外。这种疏水方式存在的问题是：
第一、冷凝水不能及时排出
当作为热媒的蒸汽经过换热后变为冷凝水而未及时排出干化机时，由于设 备的上下部分受热不均，导致设备变形、损坏;
第二、换热效率有所降低
由于冷凝水是依靠蒸汽的压力排出干化机外，因此，在这个过程中，致使 蒸汽的压力降低，从而影响换热效率，污泥干化效果进而受到影响。
第三、传统的疏水结构由于仅依靠蒸汽压力将冷凝水压出干化机外，这样， 会使处于干化机中心筒出水口以下的盘片都充满冷凝水，实际上只有盘片上半 部分有蒸汽和污泥进行换热，换热效率低。
实用新型内容
鉴于此，本实用新型提出了一种污泥干化机疏水装置，旨在解决及时排出 冷凝水，并且提高干化机的换热效率。
本实用新型污泥干化机疏水装置包括：空心轴和多个设置于所述空心轴上 的盘片;所述盘片为圆盘状空心体，内部设有蒸汽冷凝水导流板;所述空心轴 上对应每个盘片设置有多根进汽管及一根出水管;在所述多根进汽管中，有一 根进汽管伸入所述空心轴的中心，其余进汽管与所述出水管的长度相同，并且， 所述出水管的长度小于伸入所述空心轴的中心的进汽管的长度;所述出水管的 下缘与所述蒸汽冷凝水导流板的上表面平齐。
进一步地，上述污泥干化机疏水装置中，所述盘片为两片圆盘对扣形成的 带有空腔的结构。
进一步地，上述污泥干化机疏水装置中，所述蒸汽冷凝水导流板的数量为 一个。
进一步地，上述污泥干化机疏水装置中，所述蒸汽冷凝水导流板与所述盘 片垂直安装;所述蒸汽冷凝水导流板焊接于所述盘片;多个盘片沿所述空心轴 的轴向等距均布。
进一步地，上述污泥干化机疏水装置中，所述空心轴上相邻盘片中的蒸汽 冷凝水导流板错开预置角度。
进一步地，上述污泥干化机疏水装置中，所述空心轴上对应每个盘片的进 汽管及出水管沿该空心轴的周向均匀分布。
进一步地，上述污泥干化机疏水装置中，相邻盘片内的出水管错开预定角 度;所有盘片内的多个出水管在空心轴的圆周方向呈360°均布。
进一步地，上述污泥干化机疏水装置中，所述空心轴的一端穿过轴承连接 第一旋转接头，所述第一旋转接头上连接有旋转接头蒸汽进汽管和旋转接头冷 凝水出水管;所述空心轴的另一端穿过轴承连接第二旋转接头，所述第二旋转 接头也设有旋转接头蒸汽进汽管。
进一步地，上述污泥干化机疏水装置中，所述旋转接头冷凝水出水管的第 一端与所述第一旋转接头的外侧相连接，所述旋转接头冷凝水出水管的第二端 穿过所述第一旋转接头安装有虹吸管，该虹吸管延伸至所述空心轴的底部。
本实用新型中，蒸汽从空心轴的进汽管进入盘片，蒸汽与盘片外污泥进行 热交换后变为蒸汽冷凝水，利用盘片中设置的蒸汽冷凝水导流板，将盘片内的 蒸汽冷凝水经设置在空心轴上的出水管快速导入空心轴中，再通过空心轴端部 设置的旋转接头冷凝水出水管排出，从而使盘片内基本没有积水，因此，提高 了干化机的换热效率。
