申请日2014.12.31
公开(公告)日2015.03.25
IPC分类号B01D33/11; C02F1/00; B01D33/50
摘要
本发明涉及一种转鼓式微过滤器，它包括驱动装置(1)、箱体(2)、罩壳(3)、转鼓(4)、冲洗装置(5)、微过滤网(6)和排污槽(9)。其污水的处理方法，是使污水流入空心转鼓内，由于重力的作用，液体由滤网内侧向外侧流出，水中的悬浮物被截留在不锈钢滤网内侧;转鼓缓慢转动，冲洗装置的冲洗水泵抽取滤后出水对滤网进行反冲洗，冲洗水通过位于转鼓顶部的冲洗装置的喷头由滤网外侧向内侧对滤网进行冲洗，冲洗下来的颗粒物质由排污槽收集，并通过污水管排出设备。本设备结构简单小巧、占地面积小、处理效果好、维护方便、单位处理费用低，相比其他过滤设备更加的节能环保。

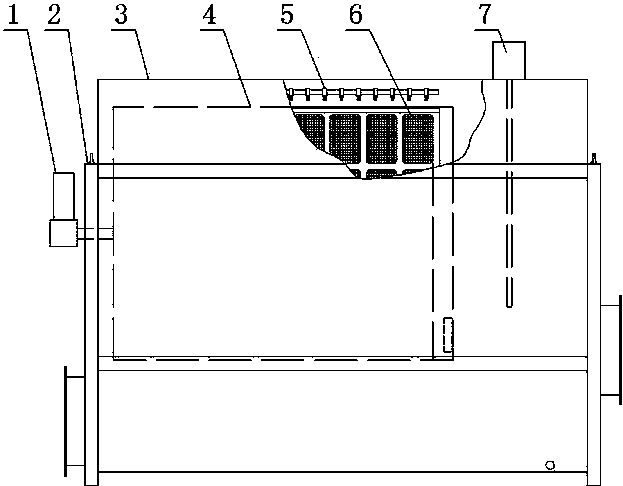

摘要附图
权利要求书
1.一种转鼓式微过滤器，其特征在于：它包括驱动装置(1)、箱体(2)、罩壳(3)、转鼓(4)、冲洗装置(5)、微过滤网(6)和排污槽(9);
所述驱动装置(1)为转鼓(4)转动提供动力;
所述箱体(2)是一个半封闭结构，是转鼓(4)载体，其内部设有进水区和稳流区;
所述罩壳(3)使整机处于封闭式结构内;
所述转鼓(4)为微过滤网(6)载体，所述转鼓(4)为空心转鼓，其一端封闭、另一端开放式结构，滤液通过开放端进入，经过微过滤网(6)过滤后排出，所述转鼓(4)的封闭端与驱动装置(1)连接;
所述冲洗装置(5)设置于转鼓(4)顶部;
所述排污槽(9)设置于转鼓(4)内。
2.根据权利要求1所述的转鼓式微过滤器，其特征在于：所述冲洗装置(5)设置有两路。
3.根据权利要求2所述的转鼓式微过滤器，其特征在于：所述冲洗装置(5)包括冲洗水泵(11)、管路及喷头。
4.根据权利要求1所述的转鼓式微过滤器，其特征在于：所述微过滤网(6)连接在上下两块半圆形的不锈钢钢丝网架上，并压制在不锈钢板框内;所述上下两块半圆形的不锈钢钢丝网架包覆在转鼓(4)外。
5.根据权利要求4所述的转鼓式微过滤器，其特征在于：所述微过滤网(6)为不锈钢丝网，其孔径为10-1000μm。
6.根据权利要求1所述的转鼓式微过滤器，其特征在于：它还包括液位探测(7)。
7.根据权利要求1所述的转鼓式微过滤器，其特征在于：所述罩壳(3)上还设置活动观察门(8)。
8.根据权利要求1所述的转鼓式微过滤器，其特征在于：它还包括转鼓支撑装置(10)，所述转鼓支撑装置(10)设置于转鼓(4)下方，支撑转鼓(4)正常运行。
9.一种污水的处理方法，其特征在于：采用权利1-8之一所述的转鼓式微过滤器，使污水流入空心转鼓内，由于重力的作用，液体由滤网内侧向外侧流出，水中的悬浮物被截留在不锈钢滤网内侧;转鼓缓慢转动，冲洗装置的冲洗水泵抽取滤后出水对滤网进行反冲洗，冲洗水通过位于转鼓顶部的冲洗装置的喷头由滤网外侧向内侧对滤网进行冲洗，冲洗下来的颗粒物质由排污槽收集，并通过污水管排出设备。
说明书
转鼓式微过滤器及污水处理方法
技术领域
本发明涉及一种新型的固液分离设备，尤其涉及一种转鼓式微过滤器转鼓式微过滤器及污水处理方法，可以有效的降低污水里面的悬浮物(SS)，即适用于各种类型污水的处理，又可以对相对纯净的水进行更高纯度的提高，如污水处理厂提标改造工程等。
背景技术
转鼓式型过滤机与圆盘式真空过滤机相比，其体积较大，过滤面积较小，单位处理量低，但密封性能好，真空度高，干燥区长，滤饼水分低，适于处理细粘物料转鼓式型真空过滤机可分为内滤式和外滤式两种。由于内滤式滤饼排除较困难，现多为外滤式。按筒中的内部结构又可分为有格式和无格式。按卸料方式还可分为折带卸料式和刮卸料式。其工作部件是一个大的圆筒，由钢板焊接而成，在简体的表面上装有冲孔筛板，用隔条沿圆周方向分成若干个过滤室，通常为24个，室与室之间严格密封，互不通气。过滤室上铺设筛板，一方面与筒面形成通道，以便流通滤液;另一方面起支撑滤布的作用。过滤板外面包裹滤布，沿轴向每隔50～80 mm缠绕钢丝，将滤布固定在简体上。过滤室内部接有滤液管，分别与两端的喉管连接，分配头与喉管紧密相通，并固定在简体两端，每个分配头担负过滤室一半长度的抽气和吹风作用。
此种转鼓式型过滤机结构复杂，拆卸清洗不便，工作效率低，不适用于水处理，油污不适用于市政污水和工业污水的处理。
发明内容
本发明的目的之一在于克服上述不足，提供一种结构简单小巧、工作效率高、清洗方便的转鼓式微过滤器。
本发明的目的之二在于提供一种高效率的污水的处理方法。
本发明的目的是这样实现的：一种转鼓式微过滤器，它包括驱动装置、箱体、罩壳、转鼓、冲洗装置、微过滤网和排污槽;
所述驱动装置为转鼓转动提供动力，采用直连式驱动;
所述箱体是一个半封闭结构，是转鼓载体，其内部设有进水区和稳流区;
所述罩壳使整机处于封闭式结构内;
所述转鼓为微过滤网载体，所述转鼓为空心转鼓，其一端封闭、另一端开放式结构，滤液通过开放端进入，经过微过滤网过滤后排出，所述转鼓的封闭端与驱动装置连接;
所述冲洗装置设置于转鼓顶部;
所述排污槽设置于转鼓内。
本发明转鼓式微过滤器，所述冲洗装置设置有两路。
所述冲洗装置包括冲洗水泵、管路及喷头。
本发明转鼓式微过滤器，所述微过滤网连接在上下两块半圆形的不锈钢钢丝网架上，并压制在不锈钢板框内;所述上下两块半圆形的不锈钢钢丝网架包覆在转鼓外。
所述微过滤网为不锈钢丝网，其孔径为10-1000μm。
所述的转鼓式微过滤器，它还包括液位探测。
所述罩壳上还设置活动观察门。
它还包括转鼓支撑装置，所述转鼓支撑装置设置于转鼓下方，支撑转鼓正常运行。
另外：
冲洗水泵：为冲洗装置提供高压、清洁的水源，清洗水源取自自身过滤后的水。为使喷嘴不堵塞，在管路上另设一道过滤器，更加充分的保证了冲洗装置对过滤网的清洗效果。
管路系统：进、出水和设备自身排空用。
一种污水的处理方法，采用上述转鼓式微过滤器，污水流入空心转鼓内，由于重力的作用，有滤网内侧向外侧流出，水中的悬浮物被截留在不锈钢滤网内侧。转鼓缓慢转动，冲洗水泵抽取滤后出水对滤网进行反冲洗。冲洗水通过位于转鼓顶部的喷头由滤网外侧向内侧对滤网进行冲洗，冲洗下来的颗粒物质由排污槽收集，并通过污水管排出设备。
与现有技术相比，本发明的有益效果是：
综上本设备结构简单小巧、占地面积小、处理效果好、维护方便、单位处理费用低，相比其他过滤设备更加的节能环保、工作效率高。本设备所需冲洗水量很小，只占到自身处理能力的0.5%左右，使得本设备更加的节能环保。
