申请日2015.02.13
公开(公告)日2015.07.22
IPC分类号F24F13/22
摘要
本实用新型提供一种精密空调的冷凝水处理装置，包括依次连接的冷凝水接水盘、冷凝水提升泵、储水接水盘、甩水马达、喷雾接头，所述喷雾接头喷出的水雾方向面对冷凝器的盘管。本实用新型将冷凝水收集在接水盘上，通过接水盘上的水雾器把冷凝水喷到冷凝盘管上，通过水雾降温冷凝盘管，非常节能，多余水分通过冷凝排风排到室外。
权利要求书
1.一种精密空调的冷凝水处理装置，其特征在于：包括依次连接的冷 凝水接水盘、冷凝水提升泵、储水接水盘、甩水马达、喷雾接头，所述喷雾 接头喷出的水雾方向面对冷凝器的盘管。
2.根据权利要求1所述的精密空调的冷凝水处理装置，其特征在于： 所述甩水马达设置有两个，分别连接有喷雾接头。
3.根据权利要求1所述的精密空调的冷凝水处理装置，其特征在于： 所述甩水马达通过动力线缆连接电源。
4.根据权利要求1所述的精密空调的冷凝水处理装置，其特征在于： 所述装置的多余水分通过空调排风口排出。
5.根据权利要求1所述的精密空调的冷凝水处理装置，其特征在于： 所述冷凝水接水盘与冷凝器相连接。
说明书
一种精密空调的冷凝水处理装置
技术领域
本实用新型涉及一种空调部件，尤其是涉及一种精密空调的冷凝水处理 装置。
背景技术
目前，现有的机房精密空调冷凝水均需采用排水管排水。而冷凝水是气 态水，就是水蒸气经过此过程形成的液态水，就是冷凝水。冷凝水是从室内 机蒸发器下面的集水盘流出的。它的流量一般与空气的含湿量，露点温度， 室温等有关，将不能直接利用的各种压力下的低压蒸汽的冷凝水有效回收， 一直是各行各业热能管理部门的一大难题。
实用新型内容
本实用新型提供了一种精密空调的冷凝水处理装置，解决了机房内冷凝 水不好处理的难题，冷凝水的二次利用使得冷凝器的冷凝盘管效果更佳。解 决了空调无需安装能凝水排水管的安装，其技术方案如下所述：

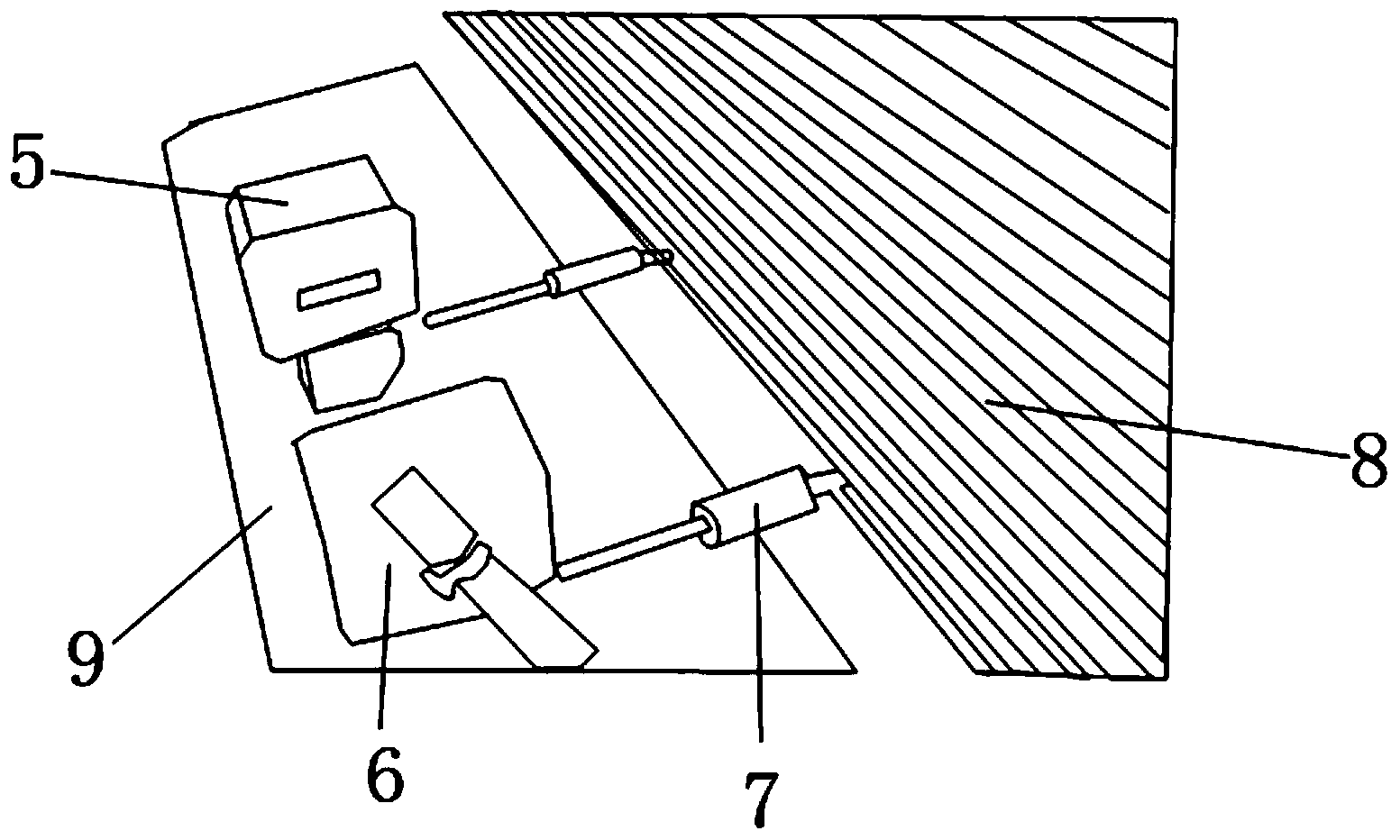

一种精密空调的冷凝水处理装置，包括依次连接的冷凝水接水盘、冷凝 水提升泵、储水接水盘、甩水马达、喷雾接头，所述喷雾接头喷出的水雾方 向面对冷凝器的盘管。
所述甩水马达设置有两个，分别连接有喷雾接头。
所述甩水马达通过动力线缆连接电源。
所述装置的多余水分通过空调排风口排出。
所述冷凝水接水盘与冷凝器相连接。
本实用新型所安装的空调为室内外机一体空调，冷凝水收集在接水盘 上，通过接水盘上的水雾器把冷凝水喷到冷凝盘管上，通过水雾降温冷凝盘 管，非常节能，多余水分通过冷凝排风排到室外。
