申请日2015.02.11
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
本实用新型提供了一种用于污水处理的装置，其包括污水蓄水池、沉淀池、过滤池、砂滤池、厌氧池、消毒池和配水池。该装置结构简单，使用、安装方便，操作简单，成本低，水处理效率高、效果好，后期维护方便，省力，适用范围广，使用寿命长，具有安全可靠作用。
权利要求书

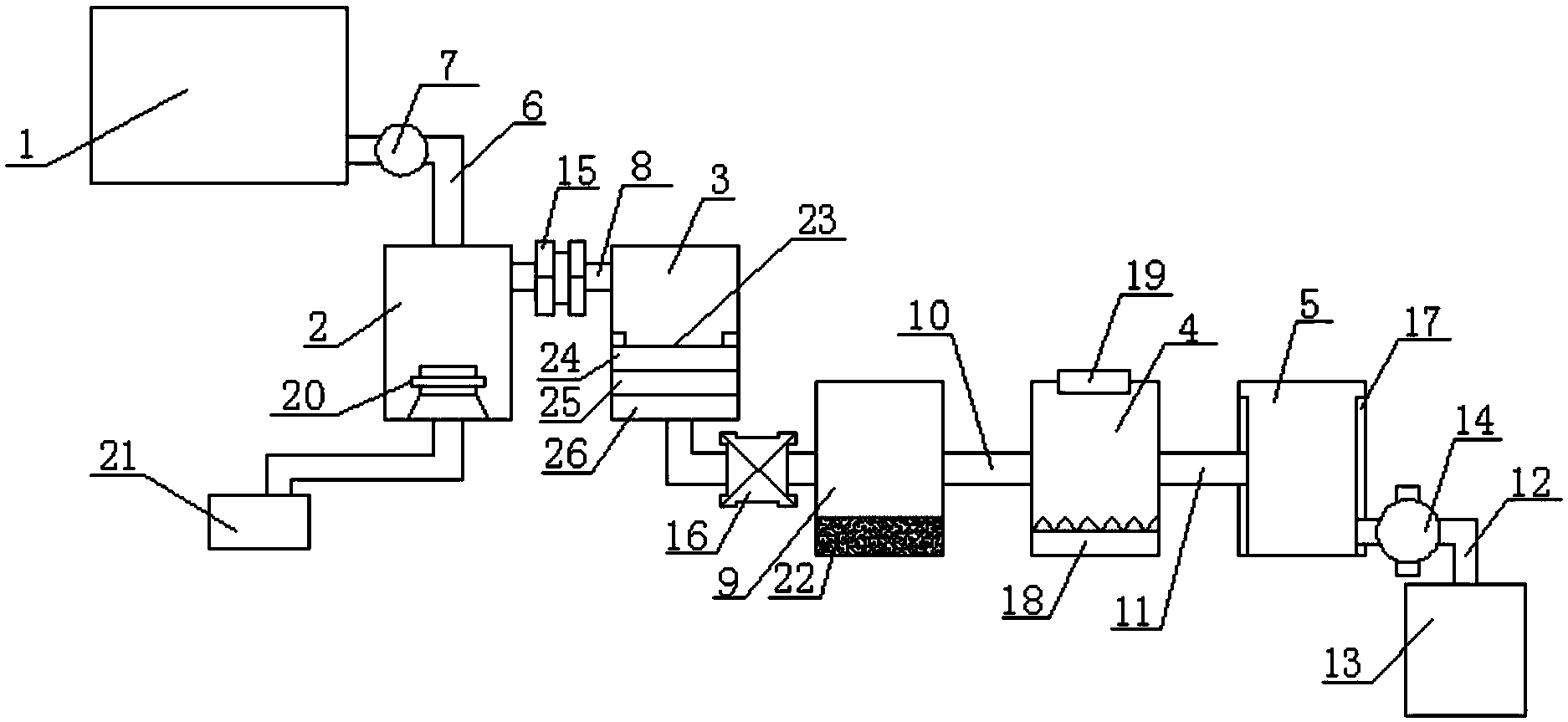

1.一种用于污水处理的装置，其特征在于：包括污水蓄水池、沉淀池、过滤池、砂滤池、厌氧池、消毒池和配水池;
所述污水蓄水池的输出端与所述沉淀池的输入端之间采用第一管道相连接，在第一管道上设有污水泵，所述沉淀池的输出端与所述过滤池的输入端采用第二管道连接，所述过滤池的输出端与所述砂滤池的输入端也采用管道相连接，所述砂滤池的输出端与所述厌氧池的输入端采用第三管道连接，所述厌氧池的输出端与所述消毒池的输入端采用第四管道相连，所述消毒池的输出端连接有第五管道，第五管道连接有配水池。
2.如权利要求1所述的污水处理的装置，其特征在于：所述第五管道上还设有水过滤器。
3.如权利要求1或2所述的污水处理的装置，其特征在于：所述沉淀池与所述过滤池相连接的第二管道上还设有化学混凝装置。
4.如权利要求1或2所述的污水处理的装置，其特征在于：所述过滤池与所述砂滤池连接处还设有微电解水处理仪。
5.如权利要求1或2所述的污水处理的装置，其特征在于：所述沉淀池内底部设有用于抽取污泥的排泥泵，排泥泵的输出端连接有污泥池。
6.如权利要求1或2所述的污水处理的装置，其特征在于：所述砂滤池内底部设有石沙，所述石沙的厚度优选为30厘米。
7.如权利要求1或2所述的污水处理的装置，其特征在于：所述过滤池内底部设有填料，厚度优选为60厘米。
说明书
一种用于污水处理的装置
技术领域
本实用新型涉及环境保护技术领域，尤其涉及一种用于处理工业污水以 及在研究危险化学品产生的污水的污水处理的装置。
背景技术
随着城市人口的日益膨胀和工农业的不断发展，水环境污染事故发生频 繁，严重的危害了人、畜的健康乃至生命。许多湖泊和水库因工业污水的排 放，严重威胁到人类的生产生活和生态平衡。工业污水成分非常复杂，其不 但含有一些颗粒状的难溶物质，而且含有大量的人工合成化合物，这类物质 主要是烷烃类、烯烃类、脂环烃类、芳香烃类、人工合成的有机物，尤其是 大分子、难降解、有毒有害物质如苯酚、氯酚、甲酚、硝基酚等、芳香烃类、 氰类、胺类以及氨氮等随着工厂排放的废水或固废进入环境，降低了生产安 全性和对环境的污染，由于这些物质本身结构的复杂性和生物的陌生性，一 般的污水处理设备很难将其除去，并且达到排放标准。
而现在还没有研发出一种能够处理工业污水以及在研究危险化学品产生 的污水处理装置，这会给环境造成污染。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单，使用、安装方便， 操作简单，成本低，水处理效率高、效果好，后期维护方便，省力，适用范 围广，使用寿命长，具有安全可靠作用的用于污水处理的装置。
为解决上述技术问题，本实用新型提供了一种用于污水处理的装置，其 包括污水蓄水池、沉淀池、过滤池、砂滤池、厌氧池、消毒池和配水池。
其中，所述污水蓄水池的输出端与所述沉淀池的输入端之间采用第一管 道相连接，在第一管道上设有污水泵，所述沉淀池的输出端与所述过滤池的 输入端采用第二管道连接，所述过滤池的输出端与所述砂滤池的输入端也采 用管道相连接，所述砂滤池的输出端与所述厌氧池的输入端采用第三管道连 接，所述厌氧池的输出端与所述消毒池的输入端采用第四管道相连，所述消 毒池的输出端连接有第五管道，第五管道连接有配水池。
其中，所述第五管道上还设有水过滤器。
其中，所述沉淀池与所述过滤池相连接的第二管道上还设有化学混凝装 置。
其中，所述过滤池与所述砂滤池连接处还设有微电解水处理仪。
其中，所述沉淀池内底部设有用于抽取污泥的排泥泵，排泥泵的输出端 连接有污泥池。
其中，所述砂滤池内底部设有石沙，所述石沙的厚度优选为30厘米。
其中，所述过滤池内底部设有填料，厚度优选为60厘米。
一种处理污水处理的装置在处理工业污水以及在研究危险化学品产生的 污水的方法，其采用上述的污水处理的装置。
所述污水处理的装置在处理工业污水以及在研究危险化学品产生的污水 中的应用。
本实用新型的有益效果：
本实用新型提供的污水处理装置，通过所设的沉淀池对污水进行初步的 沉淀，可沉淀掉污水中便于沉淀的污浊物，通过在过滤池内设置的硅藻土层、 活性炭和沙粒层，可过滤掉不便于沉淀的大颗粒的杂质，通过所设的化学混 凝装置，利用化学混凝装置处加入的混凝剂等化学药剂进行反应，不但可以 去除废水中的粒径为10-3～10-6mm的细小悬浮颗粒，而且还能去除色度，微 生物以及有机物等，通过所设的微电解水处理仪，可对一些分子进行氧化还 原以及分解，通过所设的紫外线消毒装置，可对已经处理好后的水进行一定 的消毒，消除水内的细菌，通过所设的排泥泵，能够方便排出污泥，防止沉 淀池内严重结垢而影响其沉淀效果，本实用新型通过以上结构的设置，能够 很好的处理工业污水，从而提高其生产安全性能和对于环境的保护性。其结 构简单，使用、安装方便，操作简单，成本低，水处理效率高、效果好，后 期维护方便，省力，适用范围广，使用寿命长，具有安全可靠的作用。
