申请日2014.12.29
公开(公告)日2015.05.27
IPC分类号G01N1/14; F04B53/16
摘要
本实用新型公开了用于污水采样装置的聚丙烯泵，包括泵体，所述泵体上设置有进水口和出水口，所述出水口和所述出水口均与玻璃钢管道连接，所述聚丙烯泵还包括软连接装置，所述出水口和所述出水口与所述玻璃钢管道之间均安装有所述软连接装置。本实用新型用于污水采样装置的聚丙烯泵通过在聚丙烯泵的进出水口与玻璃钢管道之间安装软连接装置，避免在使用时因为泵的振动而对进出水口产生的应力集中。

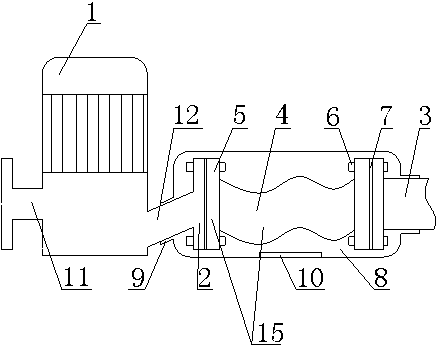

摘要附图
权利要求书
1.用于污水采样装置的聚丙烯泵，包括泵体，所述泵体上设置有进水口和出水口，所述出水口和所述出水口均与玻璃钢管道连接，其特征在于：还包括软连接装置，所述出水口和所述出水口与所述玻璃钢管道之间均安装有所述软连接装置。
2.根据权利要求1所述的用于污水采样装置的聚丙烯泵，其特征在于：所述软连接装置由软管和两个连接在所述软管两端的软管接头组成，所述软管接头上设置有与所述出水口的接口或所述出水口的接口所对应的通孔，两个所述软管接头分别通过连接螺栓与所述出水口的接口或所述出水口的接口和所述玻璃钢管道的接口固定连接。
3.根据权利要求2所述的用于污水采样装置的聚丙烯泵，其特征在于：所述软管接头与所述进水口的接口或所述出水口的接口和所述玻璃钢管道的接口之间均设置有耐腐蚀密封垫。
4.根据权利要求1所述的用于污水采样装置的聚丙烯泵，其特征在于：还包括密封囊，所述密封囊的两端分别通过夹紧装置与所述泵体的出水管或进水管和所述玻璃钢管道固定连接，且所述软连接装置和所述进水口的接头、所述出水口的接头和所述玻璃钢管道的接头均位于所述密封囊内。
5.根据权利要求4所述的用于污水采样装置的聚丙烯泵，其特征在于：所述夹紧装置由钢圈和夹紧螺栓组成。
6.根据权利要求2或4所述的用于污水采样装置的聚丙烯泵，其特征在于：所述软连接装置和所述密封囊均由聚四氟乙烯材料制成。
7.根据权利要求1或4所述的用于污水采样装置的聚丙烯泵，其特征在于：还包括液体传感器，所述液体传感器安装在所述密封囊的底部。
说明书
用于污水采样装置的聚丙烯泵
技术领域
本实用新型涉及一种污水采样装置的配件，尤其涉及用于污水采样装置的聚丙烯泵。
背景技术
在污水采样装置中经常会用到耐腐蚀的聚丙烯泵，在使用过程中经常出现泵口破裂的问题，在长期的使用中发现出现泵口破裂的聚丙烯泵，主要为跟玻璃钢管道直接连接的泵上，分析原因为，玻璃钢管硬度无弹性，与泵连接上后容易造成泵口应力集中，当泵开启时，因管道和泵的震动非常容易造成泵口破裂，此种情况大大降低了聚丙烯泵的使用寿命，同时若出现泵口破裂则导致液体泄漏。
发明内容
本实用新型的目的就在于为了解决上述问题而提供用于污水采样装置的聚丙烯泵。
本实用新型通过以下技术方案来实现上述目的：
用于污水采样装置的聚丙烯泵，包括泵体，所述泵体上设置有进水口和出水口，所述出水口和所述出水口均与玻璃钢管道连接，所述聚丙烯泵还包括软连接装置，所述出水口和所述出水口与所述玻璃钢管道之间均安装有所述软连接装置。
具体地，所述软连接装置由软管和两个连接在所述软管两端的软管接头组成，所述软管接头上设置有与所述出水口的接口或所述出水口的接口所对应的通孔，两个所述软管接头分别通过连接螺栓与所述出水口的接口或所述出水口的接口和所述玻璃钢管道的接口固定连接。
此装置将玻璃钢管道与聚丙烯泵进出口连接都改为软连接，消除了使用过程中由于泵体发生振动产生的应力集中问题，同时也保持了泵体的强度，延长了泵的使用寿命。
作为优选，所述软管接头与所述进水口的接口或所述出水口的接口和所述玻璃钢管道的接口之间均设置有耐腐蚀密封垫。
进一步的，所述聚丙烯泵还包括密封囊，所述密封囊的两端分别通过夹紧装置与所述泵体的出水管或进水管和所述玻璃钢管道固定连接，且所述软连接装置和所述进水口的接头、所述出水口的接头和所述玻璃钢管道的接头均位于所述密封囊内。
此装置能够在聚丙烯泵的进出口发生损坏，在液体出现泄漏时，将泄漏的液体收集，防止液体泄漏到环境中。
具体地，所述夹紧装置由钢圈和夹紧螺栓组成。此装置便于密封囊的拆卸，使能够方便的更换或者检测聚丙烯泵的各组件。
作为优选，所述软连接装置和所述密封囊均由聚四氟乙烯材料制成。
更进一步，所述聚乙烯泵还包括液体传感器，所述液体传感器安装在所述密封囊的底部。液体传感器能在聚丙烯泵的进出水口发生破损泄漏时，及时的发出泄漏型号，便于及时维修。
本实用新型的有益效果在于：
本实用新型用于污水采样装置的聚丙烯泵通过在聚丙烯泵的进出水口与玻璃钢管道之间安装软连接装置，避免在使用时因为泵的振动而对进出水口产生的应力集中，并且在软连接装置外侧安装密封囊和液体传感器，使泵发生损坏时不会出现液体泄漏同时能够及时的发出警报。
