申请日2015.01.21
公开(公告)日2015.07.01
IPC分类号E03F5/14; E03F5/22
摘要
本实用新型公开了一种小型反冲洗污水提升设备，包括反冲洗装置主体、出水闸阀、出水止回阀和排水口，出水闸阀通过管道与出水止回阀相连，出水止回阀通过管道与反冲洗装置主体相连，所述的反冲洗装置主体上还设置有换气孔，反冲洗装置主体底部设置有排水口。本实用新型为反冲洗设备，所有的杂物，及柔性物质均不接触水泵，所以不会发生故障。
权利要求书

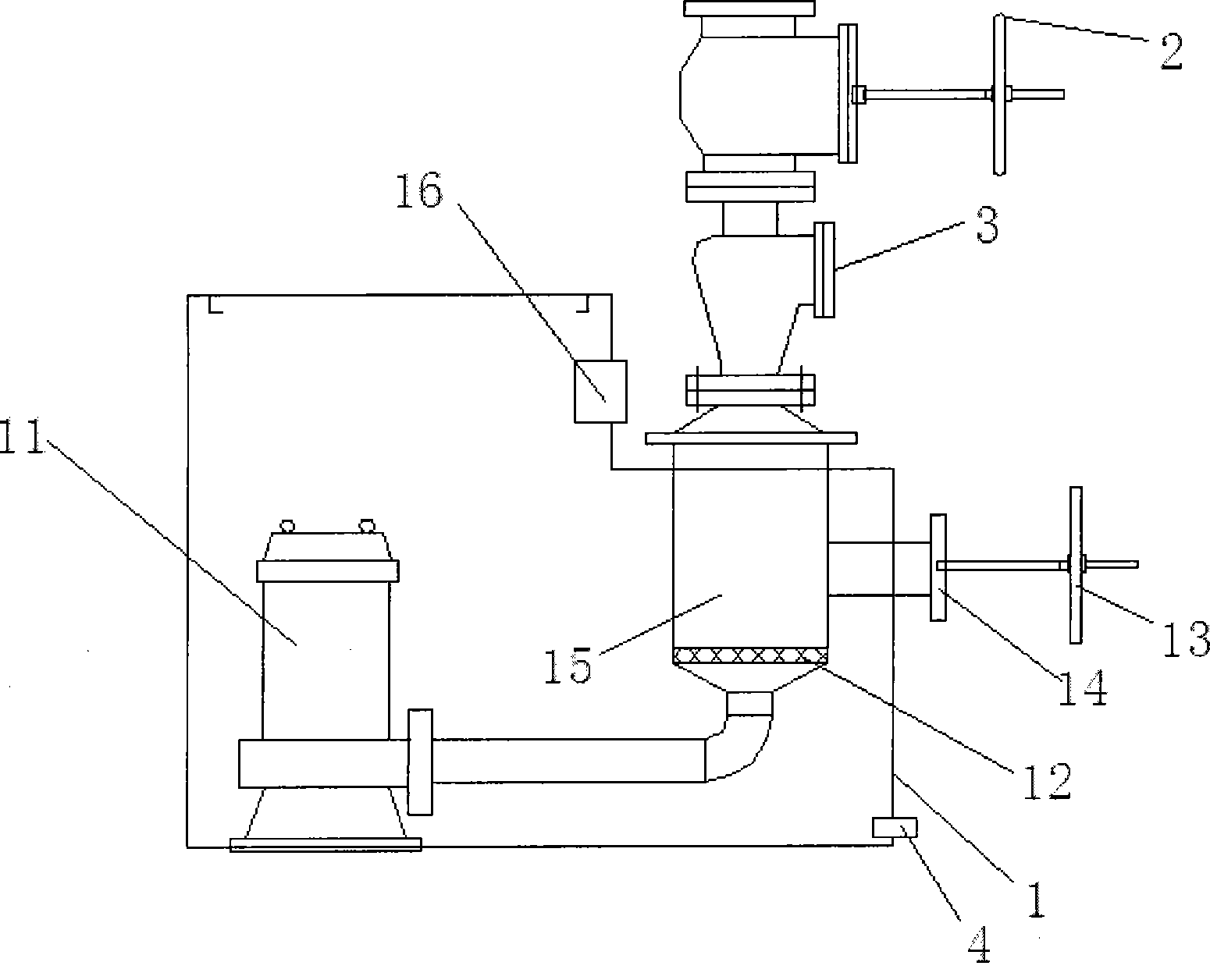

1.小型反冲洗 污水提升设备，其特征在于，包括反冲洗装置主体(1)、 出水闸阀(2)、出水止回阀(3)和排水口(4)，出水闸阀(2)通过管道与出 水止回阀(3)相连，出水止回阀(3)通过管道与反冲洗装置主体(1)相连， 所述的反冲洗装置主体(1)上还设置有换气孔(16)，反冲洗装置主体(1) 底部设置有排水口(4)，所述的反冲洗装置主体(1)包括潜污泵(11)、过滤 网(12)、入水止回阀(13)、入水口(14)、反冲洗装置箱体(15)，潜污泵(11) 与反冲洗装置箱体(15)相连，反冲洗装置箱体(15)底部设置有过滤网 (12)，过滤网(12)上方设置有入水止回阀(13)，反冲洗装置箱体(15)一 侧还设置有入水口(14);所述的入水口(14)处设置有入水止回阀(13)。
2.根据权利要求1所述的小型反冲洗污水提升设备，其特征在于， 所述的反冲洗装置主体(1)还连接有水位传感器。
说明书
小型反冲洗污水提升设备
技术领域
本实用新型涉及的是水处理领域，具体涉及一种小型反冲洗污水提 升设备。
背景技术
小型污水提升设备，传统的结构基本上是这样的：一个集水坑，放 一台水泵，好一些的是一个水箱内放一台铰刀泵，这样的缺点有;集水 坑放泵污染环境，产生大量异味，如果有垃圾进入设备坑，水泵会堵塞 停止运转，如水箱内放置铰刀泵，这样没有异味，但是如果有建筑垃圾 及柔性物质(毛发，布条)等进入设备，会缠绕铰刀，水泵会停止运转， 直至水泵烧毁。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种小型 反冲洗污水提升设备，此设备为反冲洗设备，所有的杂物，及柔性物质 均不接触水泵，所以不会发生故障。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：小 型反冲洗污水提升设备，包括反冲洗装置主体、出水闸阀、出水止回阀 和排水口，出水闸阀通过管道与出水止回阀相连，出水止回阀通过管道 与反冲洗装置主体相连，所述的反冲洗装置主体上还设置有换气孔，反 冲洗装置主体底部设置有排水口，所述的反冲洗装置主体包括潜污泵、过 滤网、入水止回阀、入水口、反冲洗装置箱体，潜污泵与反冲洗装置箱 体相连，反冲洗装置箱体底部设置有过滤网，过滤网上方设置有入水止 回阀，反冲洗装置箱体一侧还设置有入水口;所述的入水口处设置有入 水止回阀。
所述的反冲洗装置主体还连接有水位传感器。
本实用新型为反冲洗设备，所有的杂物，及柔性物质均不接触水泵， 所以不会发生故障。
