申请日2015.01.21
公开(公告)日2015.05.06
IPC分类号E03F5/10
摘要
本发明公开了一种用于高污染雨水及旱流污水的分质分量导流池，导流池为封闭的长方形结构，沿导流池纵向的两端面分别设置有进水孔和出水孔，进水孔与导流池相连接处的下方设置有U型槽，U型槽内设置有污染物检测探头;在导流池的纵向中心位置、污染物检测探头同一侧壁上设置有液位计，导流池的出水孔侧、与液位计同一侧壁的底部设置有导流孔，导流孔依次连接有自吸泵和反向阀。本发明采用浓度控制及液位控制模式，实现了导流高污染雨水和旱流污水的效率最大化，通过对控制浓度参数的设定，可间接实现定量导流控制，同时也美化了城市河道水体景观。
权利要求书

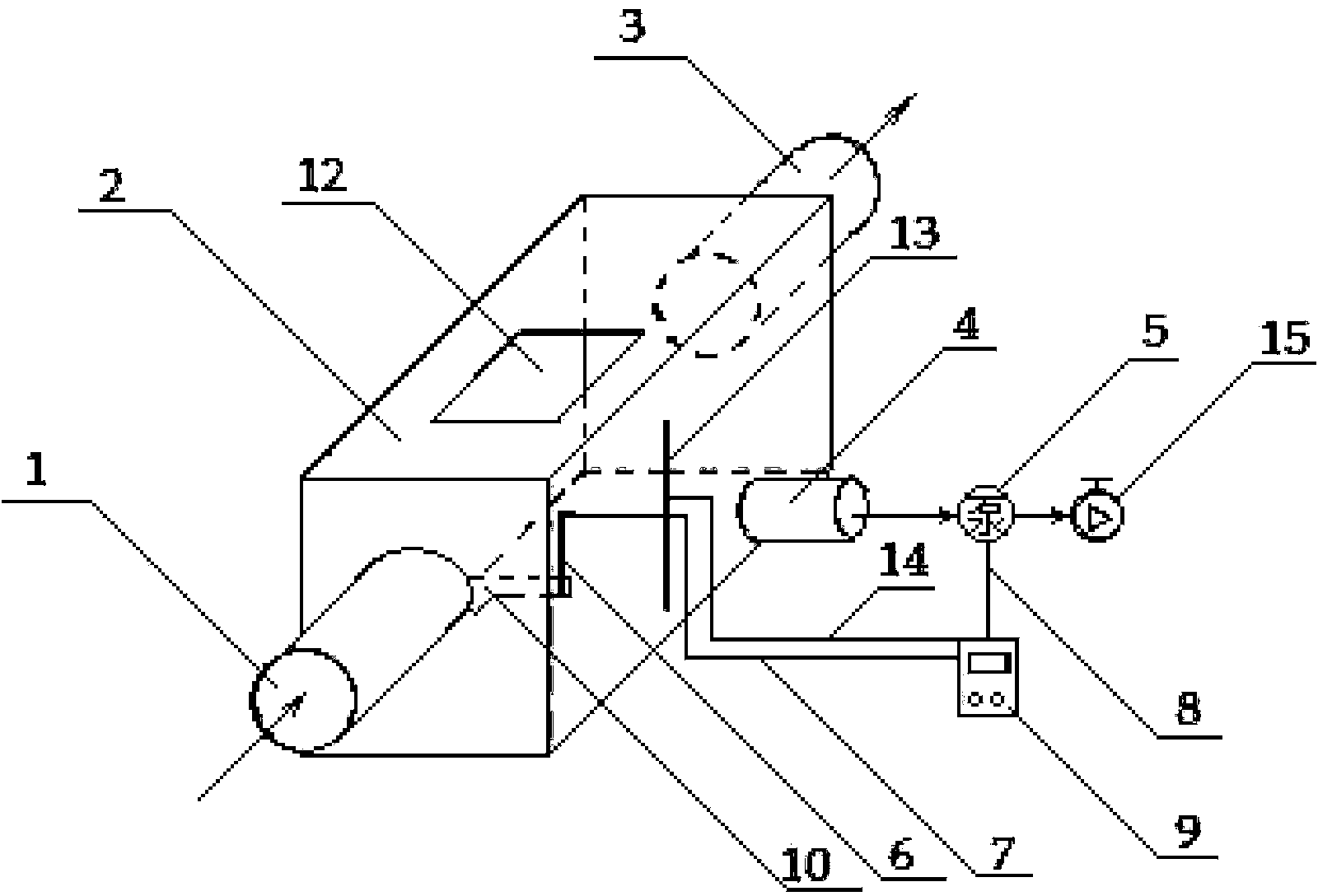

1.一种用于高污染雨水及旱流 污水的分质分量导流池，包括进水孔和出水孔，其特征 在于，所述导流池(1)为封闭的长方形结构，沿导流池(1)纵向的两端面分别设置有进 水孔(2)和出水孔(3)，进水孔(2)与导流池(1)相连接处的下方设置有U型槽(10)， U型槽(10)内设置有污染物检测探头(6)，污染物检测探头(6)设置在池体的侧壁、并 通过水质信号输入线(7)与控制面板(9)相连接;在导流池(1)的纵向中心位置、污染 物检测探头(6)同一侧壁上设置有液位计(13)，液位计(13)通过液位信号输入线(14) 与控制面板(9)相连接;导流池(1)的出水孔侧、与液位计(13)同一侧壁的底部设置 有导流孔(14)，导流孔(14)依次连接有自吸泵(6)和反向阀(15)，自吸泵(6)通过 导线与控制面板(9)相连接;导流池(1)的上面还设置有人孔(12)。
2.根据权利要求1所述的用于高污染雨水及旱流污水的分质分量导流池，其特征在于， 该导流池(1)的池体长度为5～6m，高3～4m，宽3～4m。
3.根据权利要求1所述的用于高污染雨水及旱流污水的分质分量导流池，其特征在于， 该导流池(1)为混凝土结构。
4.根据权利要求1所述的用于高污染雨水及旱流污水的分质分量导流池，其特征在于， 所述的U型槽(10)向下呈5～15度的坡度。
5.根据权利要求1所述的用于高污染雨水及旱流污水的分质分量导流池，其特征在于， 所述的控制面板(9)安装在雨水泵站的监控室内，并设置有自动检测系统。
6.根据权利要求1所述的用于高污染雨水及旱流污水的分质分量导流池，其特征在于， 所述污染物检测探头(6)的前面、进水孔一侧的前壁上设置有挡板(11)，为挡住在雨水 径流量过大时对检测探头的直接冲刷，以延长检测探头的使用寿命。
说明书
用于高污染雨水及旱流污水的分质分量导流池
技术领域
本发明是关于水资源处理设施的，特别涉及一种对城市分流制雨水管网及雨水泵站中 的高污染雨水及旱流污水的导流装置。
背景技术
城市河道水体，作为城市的重要组成部分，对城市居民生活生产都有巨大的影响。但 由于雨水径流污染及旱流期间污水冲刷排水管内沉积污染物的存在，当今的城市河道水体， 多数都受到了不同程度的污染，使城市的生态环境建设更加艰巨。
随着城市径流污染对城市水体影响研究的逐步深入，城市排水管道中雨水污染问题及 由于旱季流量过低所产生的污染物沉积现象已开始受到关注。城市排水管道中沉积物的存 在，将直接导致管道过流能力的下降从而降低排水管道的排水容量。更重要的是，分流制 排水系统中，雨水径流经雨水管道形成高污染雨水，且直接排入城市水体，雨水污染现象 严重;且由于雨污混接的影响，分流制系统旱流放江现象普遍存在，旱流排江量巨大;非 降雨日时污水中污染物质大量在雨水管中沉积，旱流、雨天放江时沉积物则被大量冲出， 直接进入自然水体，往往会导致受纳河道区域性黑臭，严重影响受纳水体水质，破坏水系 生态和环境功能。
从城市水环境保护和社会的可持续发展角度看，在雨水及旱流污水进入雨水泵站前池 前进行导流，然后经过适当处理、削减污染后，再排入河道或加以利用，是一种理想的发 展趋势。
专利号为201110355177.X的翻板式初期雨水截流井，专利号为200920312599.7的初 期雨水自动分离装置，均是利用浮筒和翻板等浮力装置来实现分离清洁雨水与污染雨水， 进而导流走。这些装置都是传统导流容积法的一种改良方式，导流的是降雨前期的径流， 装置结构简单，无需人工管理，但是受雨强、汇水面积等影响，尤其是在管网末端、雨水 泵站前端初期数毫米的雨水未必截污效果最明显。
发明内容
本发明的目的，在于克服现有的各种雨水及旱流污水导流技术的各自缺陷，针对城市 分流制雨水管网及雨水泵站中的高浓度雨水及旱流污水的实际情况，提供一种利用浓度控 制及水位控制模式进行分质分量导流的导流设施。可实现对雨水管道径流污染全过程监控， 直接减少径流污染入河的风险。
本发明通过如下技术方案予以实现。
一种用于高污染雨水及旱流污水的分质分量导流池，包括进水孔和出水孔，其特征在 于，所述导流池(1)为封闭的长方形结构，沿导流池(1)纵向的两端面分别设置有进水 孔(2)和出水孔(3)，进水孔(2)与导流池(1)相连接处的下方设置有U型槽(10)，U 型槽(10)内设置有污染物检测探头(6)，污染物检测探头(6)设置在池体的侧壁、并通 过水质信号输入线(7)与控制面板(9)相连接;在导流池(1)的纵向中心位置、污染物 检测探头(6)同一侧壁上设置有液位计(13)，液位计(13)通过液位信号输入线(14) 与控制面板(9)相连接;导流池(1)的出水孔侧、与液位计(13)同一侧壁的底部设置 有导流孔(14)，导流孔(14)依次连接有自吸泵(6)和反向阀(15)，自吸泵(6)通过 导线与控制面板(9)相连接;导流池(1)的上面还设置有人孔(12)。
该导流池(1)的池体长度为5～6m，高3～4m，宽3～4m。
该导流池(1)为混凝土结构。
所述的U型槽(10)向下呈5～15度的坡度。
所述的控制面板(9)安装在雨水泵站的监控室内，并设置有自动检测系统。
所述污染物检测探头(6)的前面、进水孔一侧的前壁上设置有挡板(11)，为挡住在 雨水径流量过大时对检测探头的直接冲刷，以延长检测探头的使用寿命。
本发明有益效果如下：
(1)高污染雨水及旱流污水分质分量导流池采用浓度控制及液位控制模式，实现了导 流高污染雨水和旱流污水的效率最大化，美化了城市河道水体景观，避免了对下游处理构 筑物的高负荷冲击。(2)浓度控制及液位控制模式可人工切换，易于控制管理。(3)挡板 的设计可延长污染物检测探头的使用寿命，避免了大水量的直接冲击。(4)无降雨时，可 通过人孔导入干净水质对池体内进行冲洗，避免了污染物的沉积。(5)通过对控制浓度参 数的设定，可间接实现定量导流控制。
