申请日2015.01.21
公开(公告)日2015.06.10
IPC分类号C02F3/02; C02F7/00
摘要
本实用新型提供了一种曝气水处理装置，包括漂浮在水面上的浮架，与浮架连接的输气管道和设置在输气管道上的气泵，输气管道具有位于水面上方的进气口和位于水面以下的出气口;设置在水面以下的导流管道，导流管道的底端具有进水口，顶端具有出水口，出气口位于导流管道内;能够促使水体进入导流管道内的导流器，导流器设置在进水口处。本实用新型通过气泵实现水体的曝气增氧，曝气过程中水体扰动造成微环境的水体交换;通过导流器增加了水体底层与表层的混合时间，使水体构成对流循环，从而能够通过曝气对水深较浅的浅层水体增氧，通过水体对流循环实现深层水体增氧，所以提高了水体的增氧效率，改善了曝气效果，从而解决了水体的缺氧问题。
权利要求书

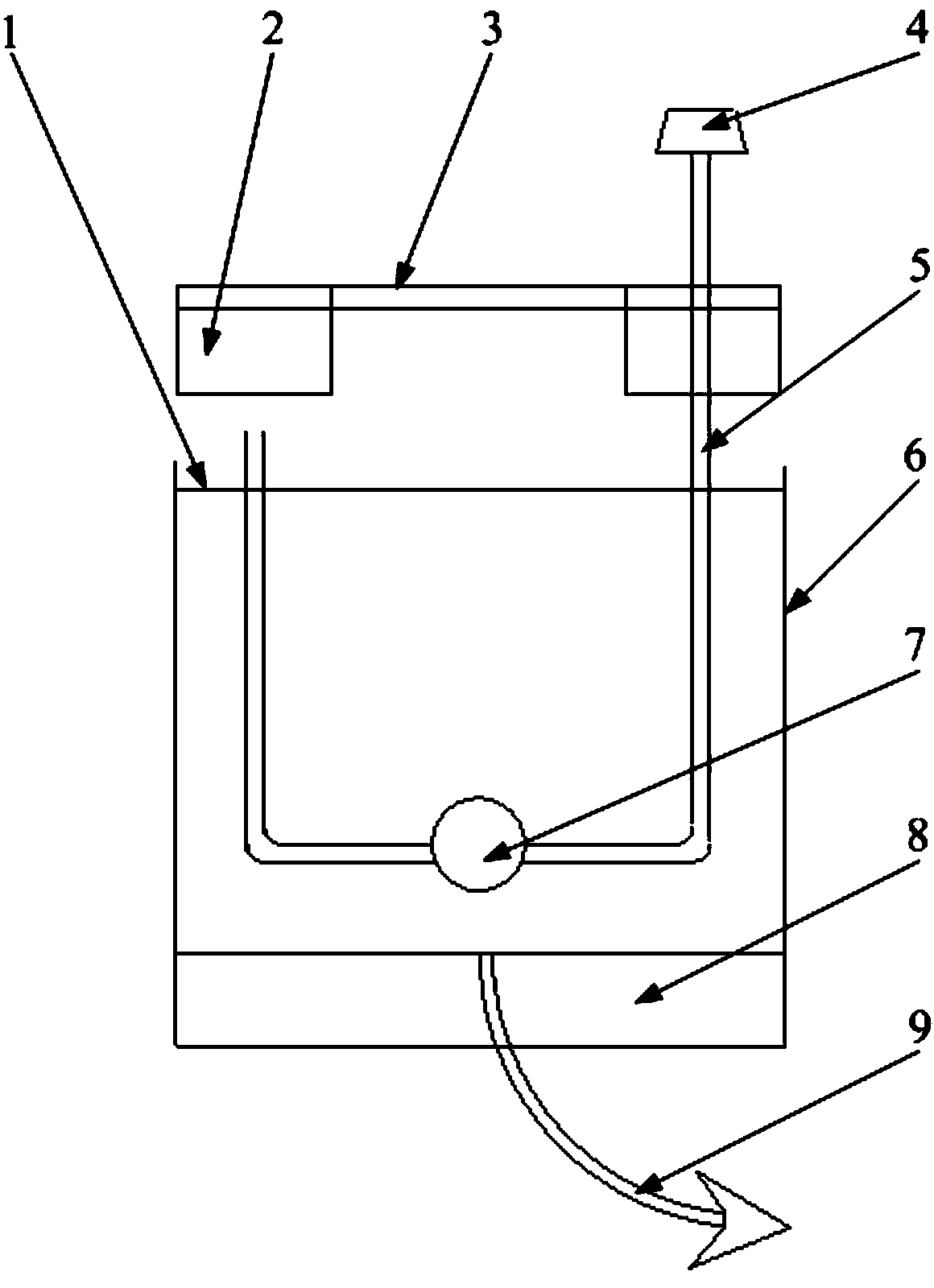

1.一种曝气 水处理装置，包括漂浮在水面上的浮架，与所述浮架连接的 输气管道(5)和设置在所述输气管道(5)上的气泵(7)，所述输气管道(5) 具有位于水面上方的进气口和位于水面以下的出气口;其特征在于，还包括：
设置在水面以下的导流管道(6)，所述导流管道(6)的底端具有进水 口，顶端具有出水口，所述出气口位于所述导流管道(6)内;
能够促使水体进入所述导流管道(6)内的导流器(8)，所述导流器(8) 设置在所述进水口处。
2.如权利要求1所述的曝气水处理装置，其特征在于，所述导流管道(6) 通过固定梁(1)设置在水面以下，所述固定梁(1)设置在所述浮架下方并 与所述浮架连接，所述导流管道(6)设置在所述固定梁(1)底部。
3.如权利要求2所述的曝气水处理装置，其特征在于，所述固定梁(1) 通过所述输气管道(5)与所述浮架连接，所述输气管道(5)依次穿过所述 浮架和所述固定梁(1)。
4.如权利要求2所述的曝气水处理装置，其特征在于，所述导流器(8) 通过锚索(9)与池底连接。
5.如权利要求4所述的曝气水处理装置，其特征在于，所述导流器(8) 的底端与池底的距离为50cm-80cm。
6.如权利要求1所述的曝气水处理装置，其特征在于，所述浮架包括平 行设置的两个浮板(2)和连接两个所述浮板(2)的支架(3)。
7.如权利要求1所述的曝气水处理装置，其特征在于，所述导流管道(6) 为沿竖直方向设置的直管，所述输气管道位于所述直管内;
且所述输气管道(5)包括：
均沿竖直方向设置的输入管和输出管;
连通所述输入管的底端和所述输出管的底端并沿水平方向设置的底部连 接管，所述气泵(7)设置在所述底部连接管上。
8.如权利要求1所述的曝气水处理装置，其特征在于，所述输气管道(5) 和所述导流管道(6)均为不锈钢管，所述导流器(8)为不锈钢导流器(8)。
9.如权利要求1-8任一项所述的曝气水处理装置，其特征在于，还包括 设置在所述输气管道(5)的进气口处的导气罩(4)，所述导气罩(4)具有 自靠近所述进气口的一端向远离所述进气口的一端渐扩的导气孔。
10.如权利要求9所述的曝气水处理装置，其特征在于，所述导气孔内 还设置有空气过滤器。
说明书
一种曝气水处理装置
技术领域
本实用新型涉及污水处理技术领域，更具体地说，涉及一种曝气水处理 装置。
背景技术
污水处理设备中，常用的曝气装置如叶轮式增氧机、旋混式增氧机等， 均采用机械方法向水中充入氧气实现增氧，增加气、液的接触面积，以扩大 氧在水中的浓度梯度，提升空气中的氧向水中转移扩散的速度。
但是，上述曝气装置仅能够对与氧气接触的水深较浅的浅层水体增氧， 实现水体的表层曝气，增氧效率较低，影响了曝气效果，虽消耗大量能源， 却不能很好地解决水体的缺氧问题。
综上所述，如何提高水体的增氧效率，以改善曝气效果，从而解决水体 的缺氧问题，是目前本领域技术人员亟待解决的技术问题。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种曝气水处理装置，以提高水 体的增氧效率，改善曝气效果，从而解决水体的缺氧问题。
为了达到上述目的，本实用新型提供如下技术方案：
一种曝气水处理装置，包括漂浮在水面上的浮架，与所述浮架连接的输 气管道和设置在所述输气管道上的气泵，所述输气管道具有位于水面上方的 进气口和位于水面以下的出气口;还包括：
设置在水面以下的导流管道，所述导流管道的底端具有进水口，顶端具 有出水口，所述出气口位于所述导流管道内;
能够促使水体进入所述导流管道内的导流器，所述导流器设置在所述进 水口处。
优选的，上述曝气水处理装置中，所述导流管道通过固定梁设置在水面 以下，所述固定梁设置在所述浮架下方并与所述浮架连接，所述导流管道设 置在所述固定梁底部。
优选的，上述曝气水处理装置中，所述固定梁通过所述输气管道与所述 浮架连接，所述输气管道依次穿过所述浮架和所述固定梁。
优选的，上述曝气水处理装置中，所述导流器通过锚索与池底连接。
优选的，上述曝气水处理装置中，所述导流器的底端与池底的距离为 50cm-80cm。
优选的，上述曝气水处理装置中，所述浮架包括平行设置的两个浮板和 连接两个所述浮板的支架。
优选的，上述曝气水处理装置中，所述导流管道为沿竖直方向设置的直 管，所述输气管道位于所述直管内;
且所述输气管道包括：
均沿竖直方向设置的输入管和输出管;
连通所述输入管的底端和所述输出管的底端并沿水平方向设置的底部连 接管，所述气泵设置在所述底部连接管上。
优选的，上述曝气水处理装置中，所述输气管道和所述导流管道均为不 锈钢管，所述导流器为不锈钢导流器。
优选的，上述曝气水处理装置还包括设置在所述输气管道的进气口处的 导气罩，所述导气罩具有自靠近所述进气口的一端向远离所述进气口的一端 渐扩的导气孔。
优选的，上述曝气水处理装置中，所述导气孔内还设置有空气过滤器。
从上述的技术方案可以看出，本实用新型提供的曝气水处理装置包括浮 架、输气管道、气泵、导流管道和导流器;其中，浮架漂浮在水面上;输气 管道与浮架连接，输气管道具有位于水面上方的进气口和位于水面以下的出 气口;气泵设置在输气管道上;导流管道设置在水面以下，导流管道的底端 具有进水口，顶端具有出水口，出气口位于导流管道内;导流器能够促使水 体进入导流管道内，其设置在进水口处。
上述曝气水处理装置应用时，接通电源后气泵开始工作，气体通过输气 管道的进气口进入输气管道，经输气管道的出气口进入水体给水体充氧;同 时，水体通过导流器进入导流管道，通过导流器对水体进行推流搅拌，实现 水体的分流、推流，达到曝气、推流的效果。
本实用新型的曝气水处理装置集曝气充氧和推流搅拌于一体，使有机物、 微生物和氧充分混合、接触，去除有机物并促进微生物的生长，能够推动水 流前进，促使水流循环，提高供氧效率。且该曝气水处理装置底部安装导流 器与气泵系统相结合，使水体在潜水推流曝气的作用下形成循环流动，避免 死水停滞区。
本实用新型通过气泵实现水体的曝气增氧，曝气过程中水体扰动造成微 环境的水体交换;通过导流器增加了水体底层与表层的混合时间，使水体构 成对流循环，从而能够通过曝气对水深较浅的浅层水体增氧，通过水体对流 循环实现深层水体增氧，所以提高了水体的增氧效率，改善了曝气效果，从 而解决了水体的缺氧问题。
同时，本实用新型通过高效充氧能够有效改善水质，促进解决水体的富 营养化问题。
