申请日2014.12.29
公开(公告)日2015.05.20
IPC分类号F01D15/10; H02K7/18; H02K35/04
摘要
本实用新型涉及一种高层楼宇管道废水发电装置，包括竖直污水管、汇总污水管、弹性气囊顶盖、引线、磁感线圈、圆柱磁铁、弹性气囊、支撑杆、底板、排气管和叶轮式发电机。所述的弹性气囊顶盖制成圆锥形;所述的弹性气囊顶盖和弹性气囊制成一体;所述的弹性气囊安装在底板上;所述的磁感线圈的顶部与弹性气囊顶盖的底部相连;所述的圆柱磁铁固定安装在弹性气囊内部的底板上;所述的磁感线圈安装在弹性气囊内壁的上表面，且磁感线圈随着弹性气囊共同上下运动;所述的叶轮式发电机安装在排气管出口;所述的排气管安装在底板上。本实用新型利用圆柱磁铁切割磁感线发电和气体带动叶轮转动发电，发电效率高，节能环保，可广泛应用于居民楼等场所。

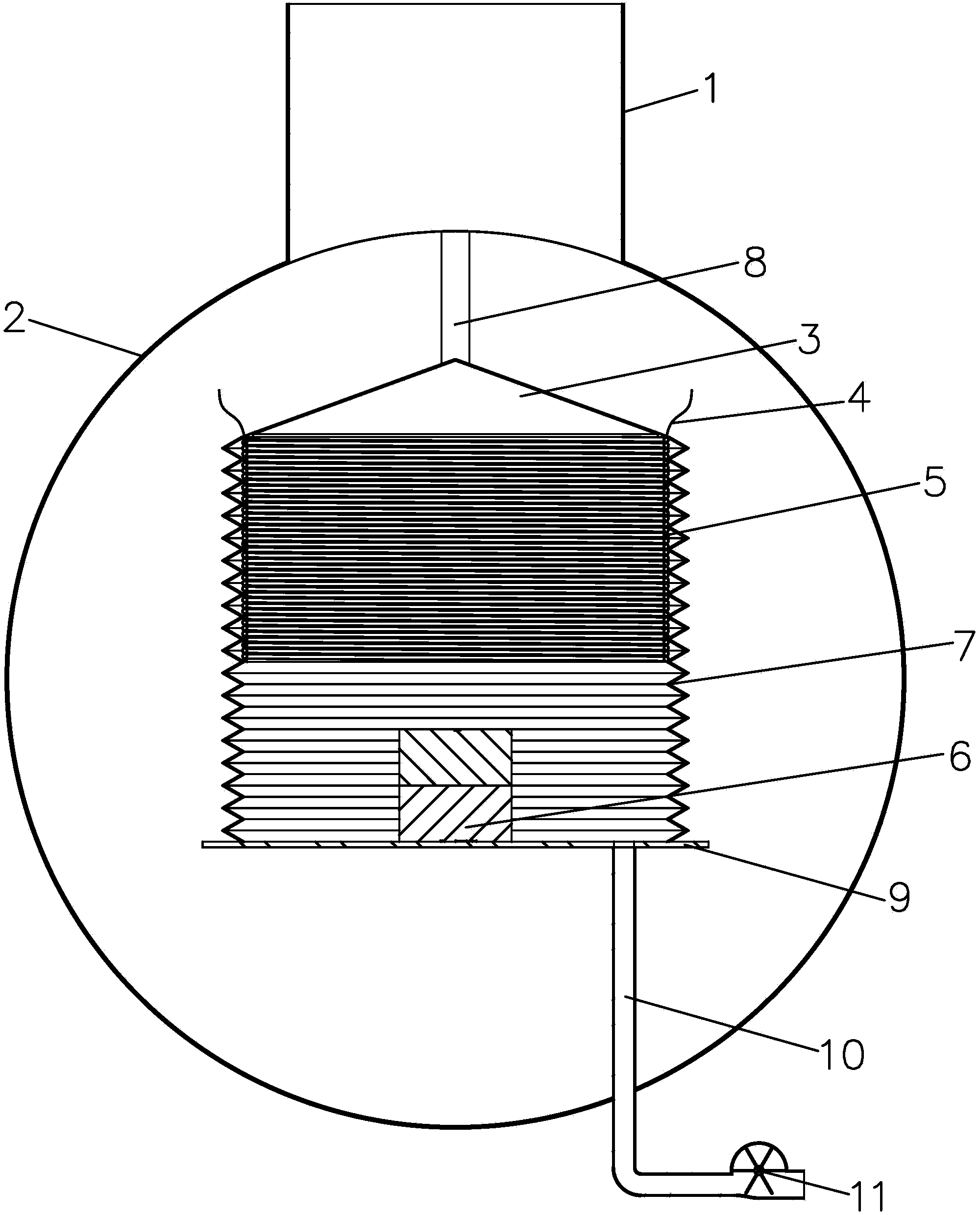

摘要附图
权利要求书
1.一种高层楼宇管道废水发电装置，包括竖直污水管、汇总污水管、弹性气囊顶盖、引 线、磁感线圈、圆柱磁铁、弹性气囊、支撑杆、底板、排气管和叶轮式发电机，其主要特征 在于：所述的弹性气囊顶盖制成圆锥形;所述的弹性气囊顶盖的底部直径大于竖直污水管的 直径;所述的弹性气囊顶盖和弹性气囊制成一体;所述的弹性气囊安装在底板上，且弹性气 囊与底板密封连接;所述的磁感线圈的顶部与弹性气囊顶盖的底部相连;
所述的圆柱磁铁固定安装在弹性气囊内部的底板上;所述的底板和支撑杆焊接在一起; 所述的磁感线圈安装在弹性气囊内壁的上表面上，且磁感线圈随着弹性气囊共同上下运动。
2.根据权利要求1所述的一种高层楼宇管道废水发电装置，其特征在于：所述的叶轮式 发电机安装在排气管的出口;所述的排气管安装在底板上，且所述的底板上设有排气孔。
3.根据权利要求1所述的一种高层楼宇管道废水发电装置，其特征在于：所述的支撑杆 安装在汇总污水管的内壁上，且所述的支撑杆为三角式支撑。
说明书
一种高层楼宇管道废水发电装置
技术领域
本实用新型涉及发电装置领域，具体涉及一种高层楼宇管道废水发电装置。
背景技术
高层楼宇的居民生活用水是靠消耗能量的水泵抽取上去的，而经过居民使用后就进入竖 直的污水管道，在竖直下落的过程中，虽然污水的能量会有阻力损失，但在管道的末端，污 水的能量还很大。随着我国高层楼宇的不断增多，可供利用的污水量也不断增加，因此，高 层楼宇污水存在巨大的能量且可供回收，这对实现节能减排有重大意义。
现有的高楼管道污水的发电主要采用在管道内安装叶轮式发电机进行发电，其存在着易 于堵塞，发电效率低的缺点。
本实用新型采用圆柱磁铁切割磁感线发电和排气管气体带动叶轮转动发电，对高楼废水 管道的污水势能进行有效回收，且发电效率高，同时，不用改装原有管道，本实用新型即装 即用，对节能减排有重要的作用。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种同时利用圆柱磁铁切割磁感线发电 和排气管气体带动叶轮转动发电的高层楼宇管道废水发电装置，克服了现有管道废水发电装 置存在的发电效率低，易堵塞等不足。本实用新型所要解决的技术问题采用以下技术方案来 实现。
一种高层楼宇管道废水发电装置，包括竖直污水管、汇总污水管、弹性气囊顶盖、引线、 磁感线圈、圆柱磁铁、弹性气囊、支撑杆、底板、排气管和叶轮式发电机。其中，所述的弹 性气囊顶盖制成圆锥形，防止污水中的固体物积累在弹性气囊顶盖上，从而导致弹性气囊无 法正常的进行压缩与反弹;所述的弹性气囊顶盖的底部直径设计成大于竖直污水管的直径， 避免污水从竖直污水管流下无法撞击弹性气囊顶盖的现象，从而达到高效的利用污水势能转 化成电能的目的;所述的弹性气囊顶盖和弹性气囊制成一体;所述的弹性气囊安装在底板上， 且弹性气囊与底板密封连接;所述的支撑杆安装在汇总污水管的内壁上，且所述的支撑杆为 三角式支撑，节省材料、稳定性好、安装方便，而且能够起到保护装置的目的;所述的磁感 线圈的顶部与弹性气囊顶盖的底部相连，使得磁感线圈在弹性气囊压缩和反弹的过程中都能 切割磁感线，从而产生更多的感应电流;在弹性气囊不被压缩的情况下，所述的磁感线圈的 底部位于圆柱磁铁上方一定距离，防止磁感线圈随着弹性气囊上下运动的过程中，出现无磁 通量变化的情况。
所述的叶轮式发电机安装在排气管的出口，且所述的叶轮式发电机与排气管密封连接; 所述的排气管安装在底板上，且所述的底板上设有排气孔，用于将弹性气囊压缩产生的气体 通过排气孔流入到排气管中。
在本发电装置工作时，当污水从竖直污水管流下的过程中，污水的势能转化为动能，在 污水碰到弹性气囊顶盖的时候，动能在较短时间内转化为冲量，挤压弹性气囊，使其体积减 小，从而形成气流从排气管流出，带动排气管端口的叶轮式发电机的叶轮转动，从而驱动叶 轮式发电机工作，完成将气体的动能转化为电能的功能。
所述的圆柱磁铁固定安装在在弹性气囊内部的底板上;所述的底板和支撑杆焊接在一起; 所述的磁感线圈采用内嵌式，安装在弹性气囊内壁的上表面上，且磁感线圈可随着弹性气囊 共同上下运动;所述的引线用于将磁感线圈中产生的电流输送出去。
本发电装置工作时，当竖直污水管里的污水由高处向下流动时，冲击放置在竖直污水管 出水口位置的弹性气囊，弹性气囊受到水的冲量而被压缩时会带动内置于其内壁上表面的磁 感线圈一起向下运动从而会使弹性气囊底部的圆柱磁铁切割磁感线圈产生电流;同理，当弹 性气囊反弹回复时又再一次带动磁感线圈运动从而使圆柱磁铁切割磁感线，如此反复产生电 流，可有效提高效率。
与现有的技术相比，本实用新型的有益效果是：
(1)本实用新型同时采用圆柱磁铁切割磁感线发电和排气管气体带动叶轮转动发电，且 弹性气囊压缩和反弹时做两次切割磁感线运动，大大提高发电效率。
(2)本实用新型的弹性气囊安装在竖直污水管出口处，避免了污水管道的堵塞，方便维 护和维修;
(3)本实用新型的弹性气囊的顶端造型设计成圆锥形，有效防止污水中的固体物停留在 弹性气囊顶盖上;
(4)本实用新型不用改装原有管道，可即装即用。
本实用新型可以广泛应用于居民楼、办公楼、宾馆、工厂等场所;本实用新型还可以应 用于瀑布等自然水的势能和动能的发电。
