申请日2015.01.21
公开(公告)日2015.07.29
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水横流沉淀集成箱，包括箱体、滤筒、螺旋滤板、锥斗、压榨管、螺旋榨板、闸阀、滚轮;所述箱体周围设有加强筋，底部设有滚轮，操作面设有进水管和出水管，所述出水管内设有围堰和溢流槽;所述进水管与配水腔连通，所述箱体内设有串联式滤筒、副轴、螺旋滤板;所述滤筒下方连接有锥斗，所述锥斗下方与压榨管连通，所述滤筒与箱体之间设置有配水腔、缓冲腔、出水腔;所述箱体底部设有压榨管、主轴、螺旋榨板、闸阀和排泥口，所述减速电机驱动主轴，并通过传动齿带驱动副轴;本新型模块化集成箱体，逆向横流双滤筒串联式泥水分离过滤，采用螺旋滤板过滤增压，螺旋榨板排泥，实现泥水高效分离，适用于模块化污水处理。
权利要求书
1.一种 污水横流沉淀集成箱，其特征在于，包括箱体、加强筋、固定 架、滤筒、减速电机、主轴、溢流槽、围堰、副轴、螺旋滤板、锥斗、进 水管、配水腔、缓冲腔、出水腔、出水管、压榨管、螺旋榨板、排泥口、 闸阀、传动齿带、轴套、滚轮、放气阀;所述箱体为金属或者塑料材质通 过焊接构成的矩形结构，其周围设置有四道加强筋，所述箱体底部二侧设 置有滑道，所述滑道内装配有多个滚轮，所述滚轮对称设置;所述箱体二 侧面为操作面，前后面为集成面，一侧所述操作面中部设置有进水管，另 一侧操作面上部设置有出水管，所述出水管内端口箱体四周设置有围堰， 所述围堰横向焊接固定设置有溢流槽;所述进水管的箱体内端与配水腔连 通，所述进水管与高压泵连通，通过高压泵提供泥水混合物;所述箱体内 上下设置有二套滤筒，所述滤筒通过固定架与所述箱体焊接固定，所述滤 筒的下侧圆面设置有排泥网板，所述滤筒的端面设置网板，有所述滤筒内 装配有副轴，所述副轴通过轴套和轴承固定，所述副轴左端密封装配伸出 箱体的操作面上，所述副轴通过齿轮、传动齿带与减速电机齿接，由所述 减速电机通过传动齿带、齿轮驱动所述副轴旋转;所述副轴的滤筒内部上 焊接固定有螺旋滤板，所述螺旋滤板为螺旋形状的过滤网螺旋板;所述滤 筒下方连接有锥斗，所述锥斗下方与压榨管连通，所述压榨管上设置有排 泥网板;所述滤筒与箱体之间分隔设置有配水腔、缓冲腔、出水腔;所述 配水腔通过网板与下方的滤筒相通，所述滤筒的左端面的网板与所述缓冲 腔相通，所述上方的滤筒通过网板与所述出水腔相通，所述出水腔与溢流 槽相通;所述锥斗与所述箱体之间构成回流腔，所述回流腔与所述压榨管 和配水腔通过回水管连通，所述箱体底部设置有压榨管，所述压榨管内装 配有主轴，所述主轴上焊接固定设置有螺旋榨板，所述螺旋榨板为实体螺 旋板，所述主轴通过轴套和轴承固定，所述主轴左端密封装配伸出箱体操 作面，所述主轴与减速电机固定轴接，所述减速电机驱动主轴旋转，所述 压榨管尾端口设置有排泥口，所述排泥口上设置有二组闸阀;所述箱体上 面设置有放气阀。
2.根据权利要求1所述的一种污水横流沉淀集成箱，其特征在于，所 述滤筒上下垂直设置有二套，二套所述滤筒内部的螺旋滤板、副轴旋转方 向相反。
3.根据权利要求1所述的一种污水横流沉淀集成箱，其特征在于，所 述压榨管与所述锥斗焊接固定连接，所述锥斗下口区域的压榨管设置有排 泥网板，所述排泥网板上设置有多组排泥孔。
说明书
一种污水横流沉淀集成箱
技术领域
本实用新型涉及一种污水处理械块化集成技术设备领域，特别涉及一 种污水横流沉淀集成箱。
背景技术
随着经济与社会发展，污水处理受到越来越大的关注，年均排污水约 数百亿吨以上，经过处理后排放的仅占总量的20%左右，水源地不同程度 遭受污染，水环境日趋恶化;强化污水深度治理、达标排放、循环回用是 水资源的大势所趋，虽然污水处理行业伴随着社会需求不断发展、改善和 提高，中小企业缺少模块化的集成式污水处理装置，研发一种模块化膜分 离过滤装备，大力推广先进的污水处理技术设备，是非常重要的;水污染 处理过程中，污泥与水的分离是处理工艺中重要的环节，通常使用重力自 然沉降的泥水分离设备，对污水中的污泥的沉降与去除起着重要作用。
现有技术的缺点与不足是：由于沉淀池中的污泥与水的分离均是通过 自然重力沉降工艺，物化污泥与生化污泥沉降过程缓慢，有些不容易沉淀， 常常造成出水存在漂泥的情况，特别是沉淀与水流方向相反时，沉降速度 慢，沉降效率低，沉降时间长，导致排泥中含水量大，排放不均匀;泥水 沉淀分离设备体积与场地面积大、缺少模块伦集成性装置。
实用新型内容
为解决上述技术问题，本实用新型提供了一种污水横流沉淀集成箱， 针对现有技术中的不足，设计模块化集成式标准化设计箱体，使用轴流式 逆向横流泥水分离，采用螺旋滤板，通过高压泵和螺旋过滤增加污水压力， 同时对沉降的污泥进行螺旋榨滤排泥，实现泥水高效分离，过滤、沉降、 压榨、排泥一体完成，排泥含水量均匀，模块化结构简单、操作方便、配 置灵活。

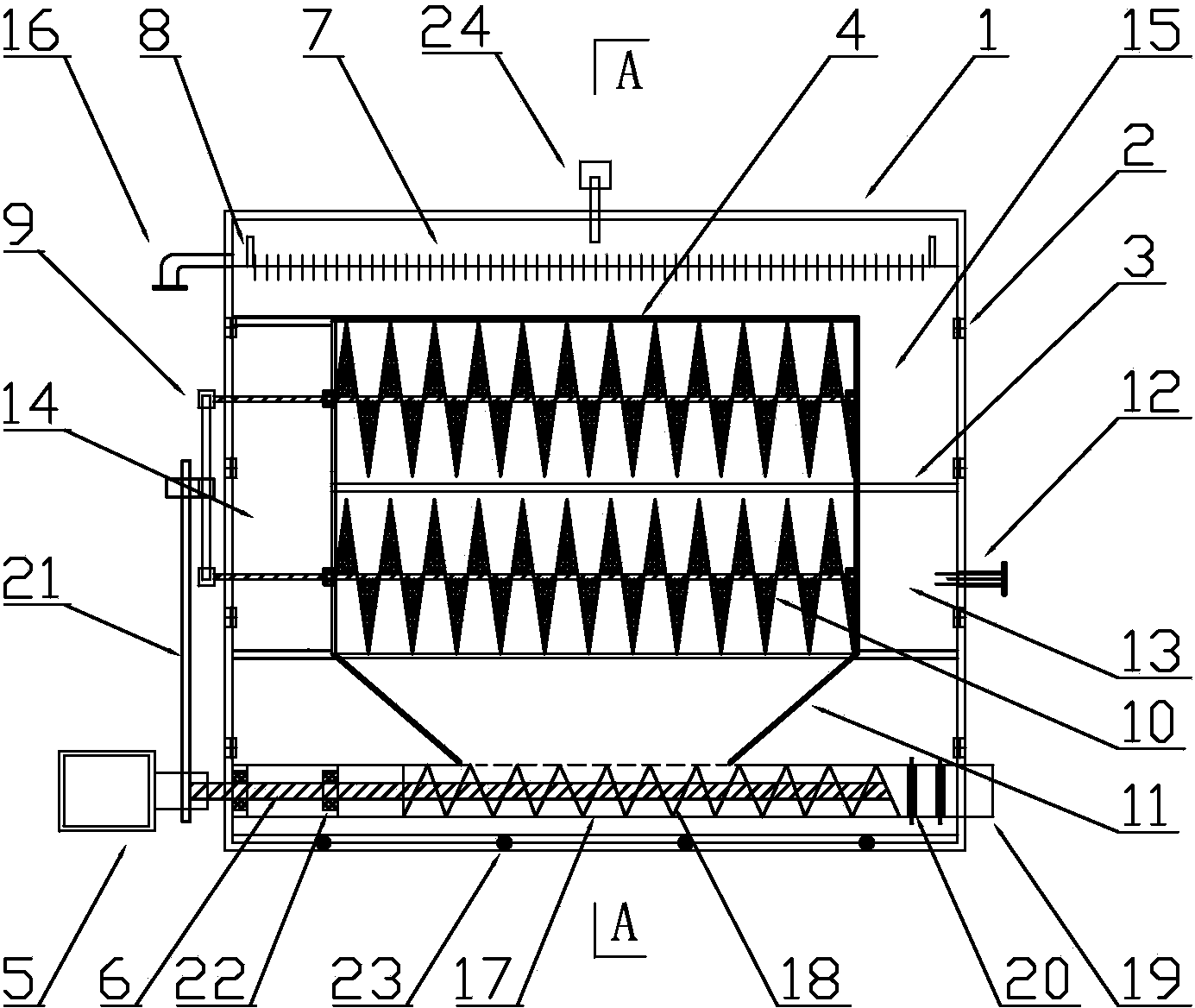

为达到上述目的，本实用新型的技术方案如下：一种污水横流沉淀集 成箱，包括箱体、加强筋、固定架、滤筒、减速电机、主轴、溢流槽、围 堰、副轴、螺旋滤板、锥斗、进水管、配水腔、缓冲腔、出水腔、出水管、 压榨管、螺旋榨板、排泥口、闸阀、传动齿带、轴套、滚轮、放气阀，其 特征在于：
所述箱体为金属或者塑料材质通过焊接构成的矩形结构，其周围设置 有四道加强筋，所述箱体底部二侧设置有滑道，所述滑道内装配有多个滚 轮，所述滚轮对称设置;所述箱体二侧面为操作面，前后面为集成面，一 侧所述操作面中部设置有进水管，另一侧操作面上部设置有出水管，所述 出水管内端口箱体四周设置有围堰，所述围堰横向焊接固定设置有溢流槽; 所述进水管的箱体内端与配水腔连通，所述进水管与高压泵连通，通过高 压泵提供泥水混合物;所述箱体内上下设置有二套滤筒，所述滤筒通过固 定架与所述箱体焊接固定，所述滤筒的下侧圆面设置有排泥网板，所述滤 筒的端面设置网板，有所述滤筒内装配有副轴，所述副轴通过轴套和轴承 固定，所述副轴左端密封装配伸出箱体的操作面上，所述副轴通过齿轮、 传动齿带与减速电机齿接，由所述减速电机通过传动齿带、齿轮驱动所述 副轴旋转;所述副轴的滤筒内部上焊接固定有螺旋滤板，所述螺旋滤板为 螺旋形状的过滤网螺旋板;所述滤筒下方连接有锥斗，所述锥斗下方与压 榨管连通，所述压榨管上设置有排泥网板;所述滤筒与箱体之间分隔设置 有配水腔、缓冲腔、出水腔;所述配水腔通过网板与下方的滤筒相通，所 述滤筒的左端面的网板与所述缓冲腔相通，所述上方的滤筒通过网板与所 述出水腔相通，所述出水腔与溢流槽相通;所述锥斗与所述箱体之间构成 回流腔，所述回流腔与所述压榨管和配水腔通过回水管连通，所述箱体底 部设置有压榨管，所述压榨管内装配有主轴，所述主轴上焊接固定设置有 螺旋榨板，所述螺旋榨板为实体螺旋板，所述主轴通过轴套和轴承固定， 所述主轴左端密封装配伸出箱体操作面，所述主轴与减速电机固定轴接， 所述减速电机驱动主轴旋转，所述压榨管尾端口设置有排泥口，所述排泥 口上设置有二组闸阀;所述箱体上面设置有放气阀。
所述滤筒上下垂直设置有二套，二套所述滤筒内部的螺旋滤板、副轴 旋转方向相反。
所述压榨管与所述锥斗焊接固定连接，所述锥斗下口区域的压榨管设 置有排泥网板，所述排泥网板上设置有多组排泥孔，沉淀到锥斗内的污泥 通过排泥网板落入压榨管，并由螺旋榨板推压前行至排泥口。
本实用新型的工作原理为：将箱体装配在污水处理架上，让箱体集成 面的滚轮滑入污水处理架内固定连接;泥水混合物经过高压泵输送，带压 送入到进水管，泥水混合物经过配水腔、网板均匀分配下方所述滤筒内的 螺旋滤板内，在所述减速电机缓速驱动下，通过副轴旋转，所述螺旋滤板 旋转并通过滤网对行进的泥水混合物施加压力，使得泥被过滤下来，并通 过滤筒下方的排泥网板向下方沉降，水则穿过螺旋滤板向左行进，在旋转 力作用下，所述滤筒内通过螺旋滤板的旋转和高压污水的逆向流动强制增 压过滤;污水进入缓冲腔后转向通过上方的滤筒网板进入到上方的滤筒内， 上方的滤筒内的螺旋滤板反向旋转，污水进一步被螺旋滤板分离过滤，泥 水混合物沿螺旋通道和螺旋滤板的滤网双向流动，泥由于重力作用和螺旋 过滤作用被分离、沉降到锥斗内，经过排泥网板进一步沉降进入到螺旋榨 板内，在所述螺旋榨板内受到高压榨挤作用，其中的水被压入回流腔内， 强制回流并对配水腔增压，压榨管内的泥被不断挤压逐渐形成泥饼，并经 过闸阀排出排泥口;横向水流穿过滤筒、网板进入出水腔和溢流槽后，在 下方水体压力作用下，经过溢流槽流入到围堰内，并经过所述围堰汇流到 所述出水管，溢流出水;当箱体内产生气体，并达到设定压力时，通过所 述放气阀排出气体。
通过上述技术方案，本实用新型技术方案的有益效果是：设计模块化 集成式标准化箱体，使用逆向横流式双滤筒串联泥水分离装置，采用螺旋 滤板，通过高压泵和螺旋过滤增加污水压力，同时对沉降的污泥进行螺旋 榨滤排泥，实现泥水高效分离，过滤、沉降、压榨、排泥一体完成，排泥 含水量均匀，模块化结构简单、操作方便、配置灵活，适用于模块化污水 处理配置设备。
