申请日2014.12.25
公开(公告)日2015.06.03
IPC分类号C02F1/52; C02F1/00
摘要
本实用新型公开了一种村镇给水处理模块化设备，属于水处理设备领域，包括：絮凝沉淀装置和过滤装置，絮凝装置和过滤装置采用一体式结构或分体式结构。该设备根据水源水质需求进行将絮凝、沉淀、过滤技术组合和拆分，强化絮凝沉淀效果，过滤系统既可以整合为一体化设备，又可以单独用于地下水处理的一级过滤处理。对于采用地表水的村镇给水，强化絮凝反应，减小过滤前的浊度，从而减小过滤运行工作周期，可提高净水效果，净水效率，降低能耗。而对于采用地下水的村镇给水，使用过滤装置直接一级过滤净水。

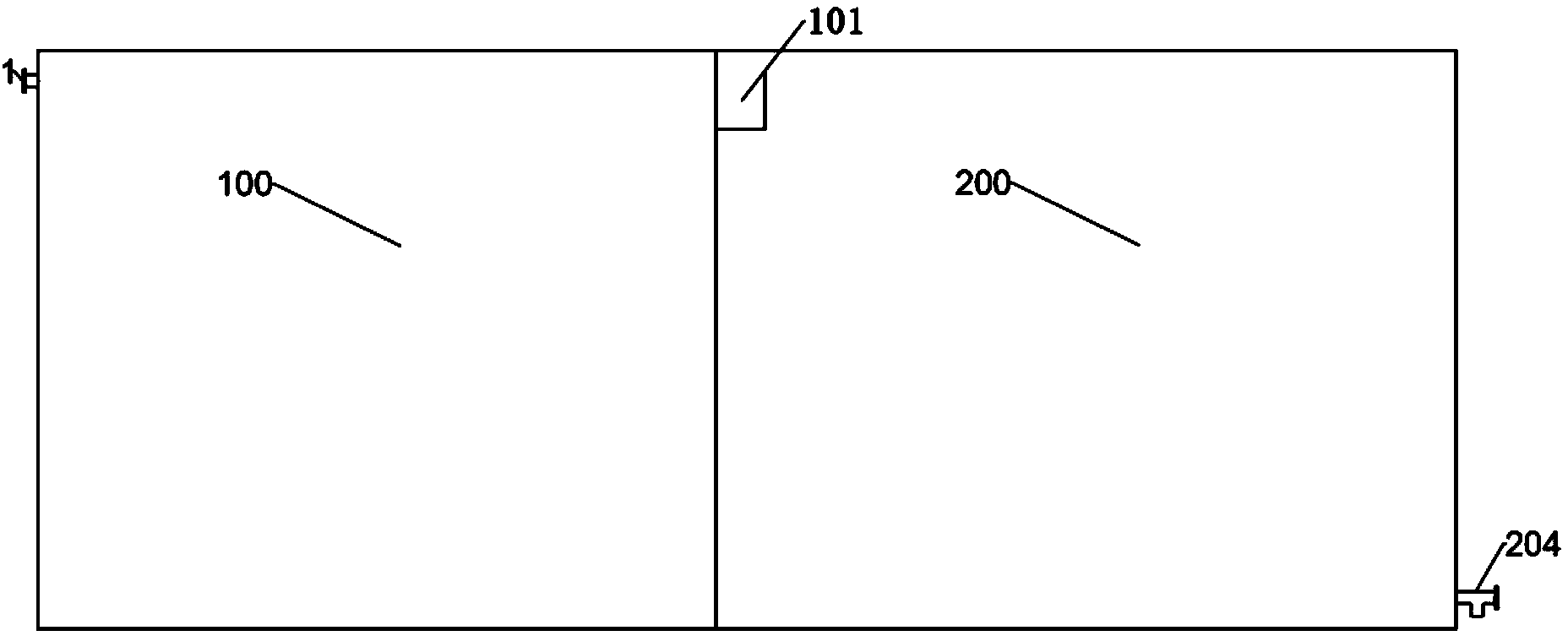

摘要附图
权利要求书
1.一种村镇给水处理模块化设备，其特征在于，包括：
絮凝沉淀装置和过滤装置，所述絮凝装置和过滤装置采用一体式结构，絮凝装置的出 水口经出水堰连接所述过滤装置，其中，
所述絮凝沉淀装置设有进水管和出水口，该絮凝沉淀装置设有依次连通的反应区、缓 冲区、沉淀区和清水区，所述进水管设在所述反应区上，所述出水口设在所述清水区;
所述过滤装置设有过滤进水口和过滤出水管，该过滤装置设有过滤区，过滤区由承托 层和过滤层构成，所述过滤进水口和过滤出水管分别设在所述过滤区。
2.根据权利要求1所述的村镇给水处理模块化设备，其特征在于，所述絮凝沉淀装 置中，所述反应区设有呈交叉布置的若干米字形反应条，相邻三个米字形反应条的中心点 呈等边三角形;
所述缓冲区出水处设有整流板，通过所述整流板连接所述沉淀区;
所述沉淀区内设有斜板区，所述斜板区内设有斜板，该沉淀区的出水端经所述斜板连 接所述清水区;
所述清水区设有集水槽以及与所述集水槽连接的汇水区，所述絮凝沉淀装置的出水口 设在所述汇水区。
3.根据权利要求2所述的村镇给水处理模块化设备，其特征在于，所述斜板的内支 撑结构为“八”字形，采用正“八”字结构和倒“八”字结构交替布置，倒“八”字结构 中间设置伞状挡板，形成下部为整流的同向流，上部为阻挡沉泥的异向流斜板。
4.根据权利要求1至3任一项所述的村镇给水处理模块化设备，其特征在于，所述 过滤区内的过滤层采用双层滤料;
所述过滤出水管设在所述过滤区下部;
所述过滤装置还包括：由反洗进水口、反洗水集水槽和反洗水排水管组成的反洗机构， 其中，反洗进水口设在所述过滤区下部，所述反洗水集水槽和反洗水排水管均设在所述过 滤区上部，所述反洗水排水管与所述反洗水集水槽连接。
5.根据权利要求4所述的村镇给水处理模块化设备，其特征在于，所述反洗水排水管 设在所述过滤出水管上。
6.根据权利要求4所述的村镇给水处理模块化设备，其特征在于，所述过滤装置与所 述絮凝装置为分体式结构，所述过滤装置设有单独进水的过滤进水口。
说明书
村镇给水处理模块化设备
技术领域
本实用新型涉及一种用于村镇给水处理的模块化设备，属于给水处理技术领域。
背景技术
我国水资源短缺，存在区域分布不均匀问题，村镇的给水普遍存在工程型缺水、水质 型缺水和资源型缺水等水资源短缺问题，且村镇给水工程建设缺乏统筹规划，布局无序、 重复建设、难以发挥规模效益，不利于区域水资源的统筹开发和合理利用。村镇给水规模 小，区域分布分散，当前条件下不适合于区域集中式供水，适合于小型分散式的给水处理 设备，但目前村镇给水设施陈旧落后，可靠性差，且自建设施多，无专业人员运行维护， 给水安全存在隐患。
由于给水技术发展较早，工艺技术比较成熟，传统的絮凝-沉淀-过滤-消毒的工艺沿用 至今，根据水源水质类型采用简单处理或强化处理，是国内主要使用的给水技术。目前的 村镇给水技术采用的多是城市给水的微缩板或设备化产品，但给水设备无论是小型的过滤 设备还是一体化的净水设备，少有明显的技术改良和工艺强化。
目前的给水设备并不能根据村镇给水水质灵活进行处理，如面向村镇的分散式给水， 并没有对絮凝反应有足够的重视，造成药剂使用量大，絮凝时间不合理，反应沉淀出水浊 度高，后边的过滤负担重，工作周期长。
实用新型内容
基于上述现有技术所存在的问题，本实用新型提供一种村镇给水处理模块化设备，根 据水源、水质灵活搭配使用，实现针对不同的水源、水质形成不同的处理方式，提升处理 效果。
为解决上述技术问题，本实用新型提供一种村镇给水处理模块化设备，包括：
絮凝沉淀装置和过滤装置，所述絮凝装置和过滤装置采用一体式结构，絮凝装置的出 水口经出水堰连接所述过滤装置，其中，
所述絮凝沉淀装置设有进水管和出水口，该絮凝沉淀装置设有依次连通的反应区、缓 冲区、沉淀区和清水区，所述进水管设在所述反应区上，所述出水口设在所述清水区;
所述过滤装置设有过滤进水口和过滤出水管，该过滤装置设有过滤区，过滤区由承托 层和过滤层构成，所述过滤进水口和过滤出水管分别设在所述过滤区。
本实用新型的有益效果为：该设备由模块化的絮凝沉淀装置和过滤装置组成，可方便 根据水源水质需求，将絮凝、沉淀、过滤等水处理技术进行组合和拆分，强化絮凝沉淀效 果，过滤装置既可以与絮凝沉淀装置整合为一体化给水处理设备，又可以单独用于地下水 处理的一级过滤处理。
