申请日2014.11.28
公开(公告)日2015.06.03
IPC分类号F28D7/02; C02F9/04
摘要
本实用新型提供了一种萤石尾矿水处理装置，它包括旋流器、沉淀池、混合处理器和清水池，所述旋流器的入口作为尾矿水入口，所述沉淀池底部竖向设置有将该沉淀池分隔为沉淀部和溢流部的分隔隔板，所述分隔隔板上部密布溢流孔，所述旋流器的出口连通所述沉淀部，所述溢流部的出口连通所述混合处理器，所述混合处理器开设有加药口，所述混合处理器的出口经过过滤器连通所述清水池。该萤石尾矿水处理装置具有设计科学、结构合理、使用简单、节约水资源和降低生产成本的优点。
权利要求书
1.一种萤石尾矿水处理装置，其特征在于：它包括旋流器、沉淀池、混合处理器和清水池，所述旋流器的入口作为尾矿水入口，所述沉淀池底部竖向设置有将该沉淀池分隔为沉淀部和溢流部的分隔隔板，所述分隔隔板上部密布溢流孔，所述旋流器的出口连通所述沉淀部，所述溢流部的出口连通所述混合处理器，所述混合处理器开设有加药口，所述混合处理器的出口经过过滤器连通所述清水池。
2.根据权利要求1所述的萤石尾矿水处理装置，其特征在于：所述旋流器的入口处安装有尾矿泵。
3.根据权利要求1或2所述的萤石尾矿水处理装置，其特征在于：所述旋流器的入口处、所述溢流部的出口处和所述清水池的入口处分别设置有流量阀门。
4.根据权利要求1所述的萤石尾矿水处理装置，其特征在于：所述混合处理器是一反应桶体，所述加药口开设在所述反应桶体上部，所述加药口处设置有计量阀门。
5.根据权利要求4所述的萤石尾矿水处理装置，其特征在于：所述反应桶体外侧套设有保温套筒，所述保温套筒内设置有吸热盘管，所述吸热盘管的两端伸出所述保温套筒设置。
说明书
萤石尾矿水处理装置
技术领域
本实用新型涉及一种萤石尾矿水处理装置，具体的说，涉及了一种能够节约水资源的萤石尾矿水处理装置。
背景技术
萤石选矿时，需要利用大量的水资源进行选矿。选矿后产生大量的尾矿水，该尾矿水中含有大量的泥沙和化学成分，如果直接排放将污染环境，且水资源的利用率不高。随着人们环保意识的增强，越来越多的行业注重生产过程中的环境保护和能源的多次利用。
对于氟化工行业，萤石是重要的原料之一。如何充分利用萤石尾矿水，实现水资源的可持续利用和避免环境的污染是人们亟待解决的问题。
为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。
发明内容
本实用新型的目的是针对现有技术的不足，从而提供一种设计科学、结构合理、使用简单、节约水资源和降低生产成本的萤石尾矿水处理装置。

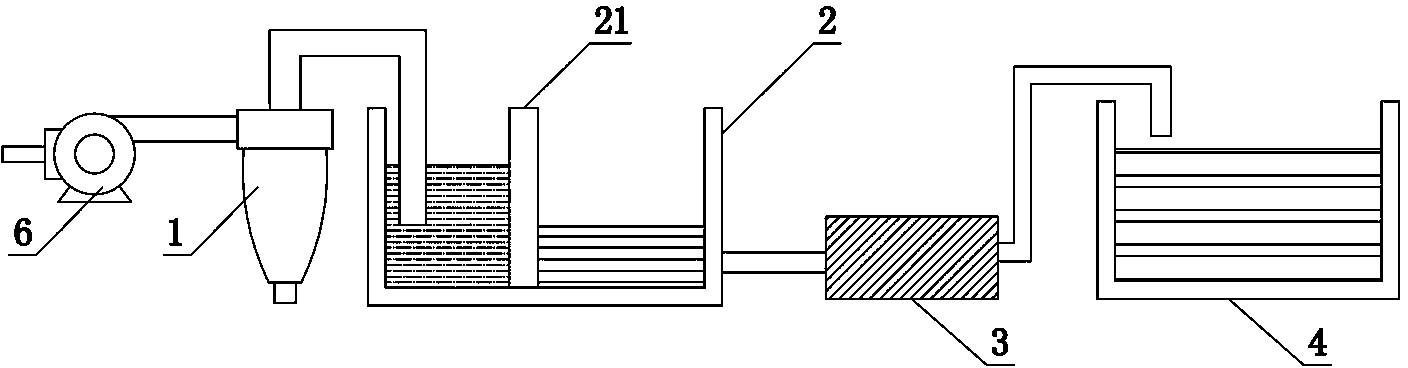

为了实现上述目的，本实用新型所采用的技术方案是：一种萤石尾矿水处理装置，它包括旋流器、沉淀池、混合处理器和清水池，所述旋流器的入口作为尾矿水入口，所述沉淀池底部竖向设置有将该沉淀池分隔为沉淀部和溢流部的分隔隔板，所述分隔隔板上部密布溢流孔，所述旋流器的出口连通所述沉淀部，所述溢流部的出口连通所述混合处理器，所述混合处理器开设有加药口，所述混合处理器的出口经过过滤器连通所述清水池。
基于上述，所述旋流器的入口处安装有尾矿泵。
基于上述，所述旋流器的入口处、所述溢流部的出口处和所述清水池的入口处分别设置有流量阀门。
基于上述，所述混合处理器是一反应桶体，所述加药口开设在所述反应桶体上部，所述加药口处设置有计量阀门。
基于上述，所述反应桶体外侧套设有保温套筒，所述保温套筒内设置有吸热盘管，所述吸热盘管的两端伸出所述保温套筒设置。
本实用新型相对现有技术具有实质性特点和进步，具体的说，本实用新型利用括旋流器、沉淀池、混合处理器等对萤石尾矿水进行处理，并将处理后的水资源存放入清水池，供萤石选矿再次使用，提高水资源的利用率;利用整个装置实现水资源的回收再利用，降低生产成本;进一步说设置保温套筒和吸热盘管，能够充分利用所述混合处理器发生反应时，产生的热量;其具有设计科学、结构合理、使用简单、节约水资源和降低生产成本的优点。
