申请日2014.12.25
公开(公告)日2015.05.06
IPC分类号C02F9/14; B41F35/00; C02F9/10
摘要
本实用新型公开新型印花机废水处理装置，包括有印花导带清洗器及连接于印花导带清洗器的进水管，该进水管通过一加压水泵将净化水池中的净化水引入印花导带清洗器，及清洗液回收装置，包括有一连接于印花导带的清洗液的出水管，污水排放管连接化学氧化池，所述化学氧化池尾端通过管道连接加热罐，所述加热罐外部设置有加热装置且顶部通过气体管道与膜过滤池相通，所述加热罐底部通过管道与焚烧炉连接，所述膜过滤池通过管道与净化水池连接，通过设置废水净化装置及清洗液回收装置，实现废水的循环利用，可有效节约水资源，系统运行简单可靠、安全、操作方便，减少运行成本及投资费用，降低企业的生产成本，更加节能环保。

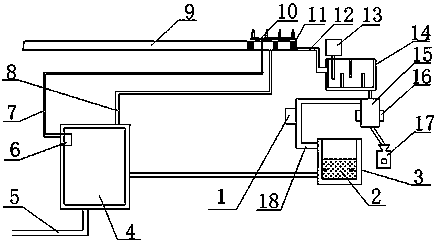

摘要附图
权利要求书
1.新型印花机废水处理装置，气特征在于：包括有印花导带清洗器及连接于印花导带清洗器的进水管，该进水管通过一加压水泵将净化水池中的净化水引入印花导带清洗器，及清洗液回收装置，包括有一连接于印花导带的清洗液的出水管，污水排放管连接化学氧化池，所述化学氧化池尾端通过管道连接加热罐，所述加热罐外部设置有加热装置且顶部通过气体管道与膜过滤池相通，所述加热罐底部通过管道与焚烧炉连接，所述膜过滤池通过管道与净化水池连接。
2.根据权利要求1所述的新型印花机废水处理装置，其特征在于：所述化学氧化池连接有二氧化氯供应装置。
3. 根据权利要求1所述的新型印花机废水处理装置，其特征在于：所述加热装置为电磁加热装置。
4. 根据权利要求1所述的新型印花机废水处理装置，其特征在于：所述膜过滤池内装有填料，并通过菌群培养，在填料上挂上微生物膜。
5.根据权利要求1所述的新型印花机废水处理装置，其特征在于：所述印花导带下方两侧设置有可用于收集储存清洗液的隔水墙。
6.根据权利要求1所述的新型印花机废水处理装置，其特征在于：所述的净化水池的进水口还连接有用于从外部补给水的补水管。
说明书
新型印花机废水处理装置
技术领域
本实用新型属于印染设备技术领域，具体涉及一种印花机废水处理装置。
背景技术
众所周知水是不可再生资源，随着科学事业的不断发展，水资源短缺问题口益严重。因此，节约每一滴水，是每个公民义不容辞的责任。目前，现有的纺织印染行业的废水一般都直接排放，不进行循环利用，既对环境造成污染，又造成了水资源的浪费，提高了企业的生产本，不节能环保。
然而印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100一200吨，其中80一90%成为废水。而印染废水之一为印花废水，含浆料，BOD,COD高;目前为止污水处理后回用率还很低，同时，由于我国是一个严重缺乏水资源的国家，有限的水资源也决定了印染行业必须走循环经济发展之路。
发明内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种矿用隔爆兼本质安全型LED应急照明灯，采用电控板防爆腔盖板和电池防爆腔盖板强化固定电控板和电池，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：新型印花机废水处理装置，气特征在于：包括有印花导带清洗器及连接于印花导带清洗器的进水管，该进水管通过一加压水泵将净化水池中的净化水引入印花导带清洗器，及清洗液回收装置，包括有一连接于印花导带的清洗液的出水管，污水排放管连接化学氧化池，所述化学氧化池尾端通过管道连接加热罐，所述加热罐外部设置有加热装置且顶部通过气体管道与膜过滤池相通，所述加热罐底部通过管道与焚烧炉连接，所述膜过滤池通过管道与净化水池连接。
进一步的，所述化学氧化池连接有二氧化氯供应装置。
进一步的，所述加热装置为电磁加热装置。
进一步的，所述膜过滤池内装有填料，并通过菌群培养，在填料上挂上微生物膜。
进一步的，所述印花导带下方两侧设置有可用于收集储存清洗液的隔水墙。
进一步的，所述的净化水池的进水口还连接有用于从外部补给水的补水管。
与现有技术相比，本实用新型的有益效果是：通过设置废水净化装置及清洗液回收装置，实现废水的循环利用，既可避免废水排放对环境造成污染，又可有效节约水资源，可为企业及社会带来更好的经济及环境效益，另外系统运行简单可靠、安全、操作方便，减少运行成本及投资费用，降低企业的生产成本，更加节能环保。
