申请日2014.12.25
公开(公告)日2015.06.03
IPC分类号C02F3/28
摘要
本实用新型公开了一种用于垃圾渗滤液处理的完全混合式厌氧系统,该系统包括:反应器、进水系统、出水系统、搅拌装置、沼气收集系统、沉淀回流系统、检修密封系统。其中反应器内部设置进水系统、搅拌装置、出水系统;反应器顶部设置沼气收集系统和检修密封系统;沉淀回流系统包括沉淀器和回流泵。渗滤液经过进水系统进入反应器,经充分反应后通过出水系统流出反应器,后进入沉淀器实现泥水分离,沉淀器上清液进入下一处理工序,沉淀污泥通过回流泵回流至反应器前端,剩余污泥通过沉淀器的排泥装置外排。该完全混合式厌氧系统节省能耗;运行环境较为宽松;结构简单,检修方便;无污泥流失现象。

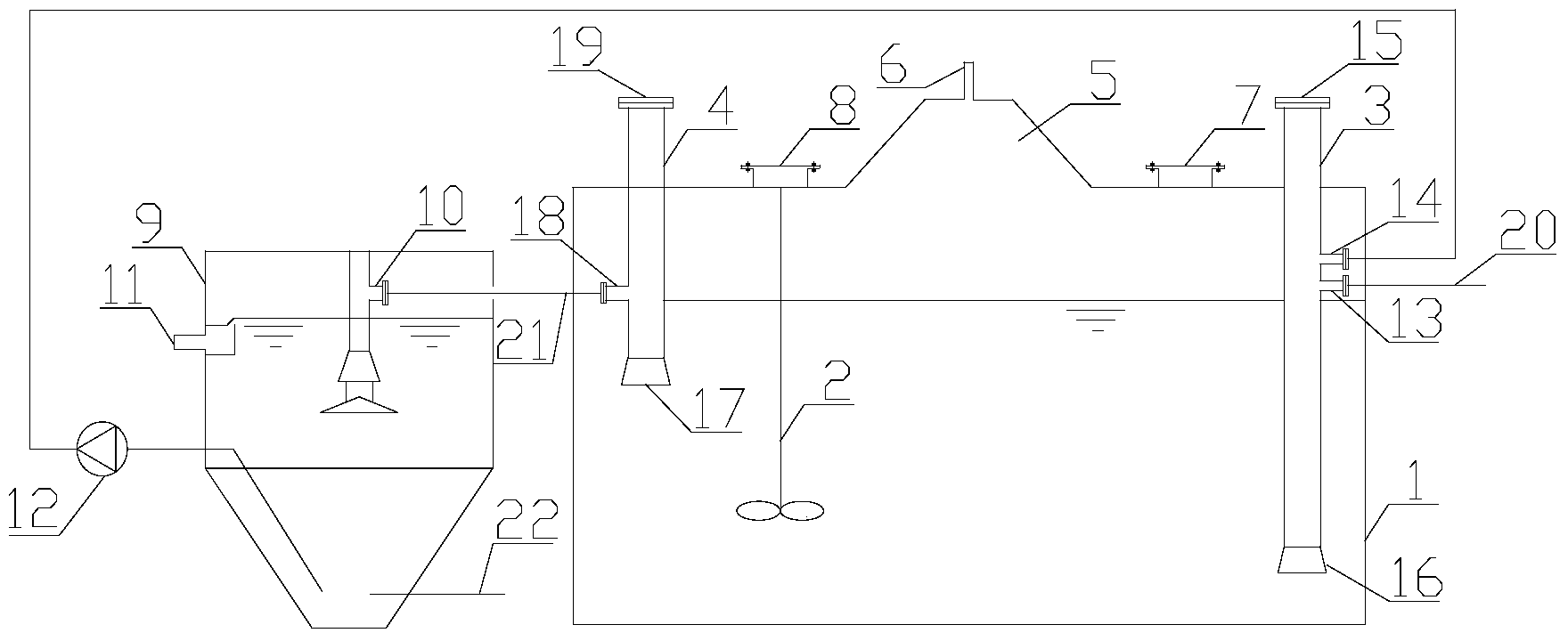

摘要附图

权利要求书
1.一种用于垃圾渗滤液处理的完全混合式厌氧系统,其特征在于,包括:
反应器,其内从前至后依次设置进水系统、搅拌装置和出水系统,该反应器顶部设有 沼气收集系统;
所述进水系统连接厌氧器进水管;所述出水系统连接厌氧器出水管;
沉淀回流系统,设有在所述反应器外的后端,该沉淀回流系统设有进水口和回流管, 所述进水口与所述厌氧器出水管连接,所述回流管路回连至所述进水系统的回流口。
2.根据权利要求1所述的一种用于垃圾渗滤液处理的完全混合式厌氧系统,其特征 在于,所述进水系统包括:
管体,其中上部设有进水口和回流口,所述进水口连接所述厌氧器进水管;
所述管体底端设有出水口;所述管体顶端设有检修口;
所述进水系统顶端的检修口伸出所述反应器0.5~1.0m,底端的出水口设在所述反应 器内液位下,距所述反应器底部0.5~1.0m。
3.根据权利要求1所述的一种用于垃圾渗滤液处理的完全混合式厌氧系统,其特征 在于,所述出水系统包括:
管体二,其底端设有进水口二,管体的中下部设有出水口二,所述出水口二连接所述 厌氧器出水管;所述管体二顶端设有检修口二;
所述出水系统顶端的检修口二伸出所述反应器0.5~1.0m,底端的进水口二设在所述 反应器内液位下0.5~1.0m。
4.根据权利要求1所述的一种用于垃圾渗滤液处理的完全混合式厌氧系统,其特征 在于,所述沼气收集系统包括:
位于所述反应器顶端的沼气收集区和与该沼气收集区连接的沼气收集管,其中所述收 集区顶部高于所述反应器内液位1.5~2.0m。
5.根据权利要求1所述的一种用于垃圾渗滤液处理的完全混合式厌氧系统,其特征 在于,所述沉淀回流系统包括:
竖流式沉淀器,其具有沉淀器出水口和设于中心部位的中心进水口;
回流泵,设在所述回流管上,所述回流管一端设在所述竖流式沉淀器内的底部,另一 端用于连接所述进水系统的回流口;
排泥装置,设在所述竖流式沉淀器底部。
6.根据权利要求5所述的一种用于垃圾渗滤液处理的完全混合式厌氧系统,其特征 在于,所述竖流式沉淀器为采用钢板焊接或混凝土浇筑的圆柱形或方柱形。
7.根据权利要求1至5任一项所述的一种用于垃圾渗滤液处理的完全混合式厌氧系 统,其特征在于,还包括:检修密封系统,包括分别设在所述反应器顶端的搅拌装置检修 密封口和所述的反应器检修密封口。
8.根据权利要求1至5任一项所述的一种用于垃圾渗滤液处理的完全混合式厌氧系 统,其特征在于,所述搅拌装置为潜水式搅拌器,设有导杆及起吊装置。
说明书
一种用于垃圾渗滤液处理的完全混合式厌氧系统
技术领域
本实用新型涉及废水处理领域,特别涉及一种用于垃圾渗滤液处理的完全混合式厌氧 系统。
背景技术
垃圾渗滤液是垃圾在填埋、焚烧或堆肥的过程中形成的二次污染物,无论采用哪种处 理工艺所产生的渗滤液都具有污染物浓度高,成分复杂,可生化性差,处理难度大,污染 性强等特点,因此渗滤液处理一直是一个世界性难题。
目前渗滤液处理的主要技术为预处理+生化处理+深度处理的组合工艺,其中生物处理 一般采用厌氧处理和好氧处理相结合的方式。首先通过厌氧处理,一是去除一部分污染物; 二是降解部分大分子有机物以提高渗滤液的可生化性,为后续好氧处理创造条件,所以厌 氧处理系统在渗滤液处理过程中起着至关重要的作用。目前我国工程上采用较多的为第二 代升流式厌氧污泥床(UASB)厌氧反应器,但该反应器在实际运行过程中存在以下缺点: 一是系统相对复杂,需要底部布水系统以及顶部沼气收集系统,一旦出现布水不均匀,极 易造成死区,出现污泥板结,影响处理效果;二是系统运行过程中容易产生跑泥现象;三 是该系统对运行环境要求较为苛刻,颗粒污泥难以培养;四是一旦系统出现故障,检修难 度大。因此需要一种系统简单,运行可靠,检修方便的厌氧反应器以克服上述的技术不足。
实用新型内容
基于上述现有技术所存在的问题,本实用新型提供一种用于垃圾渗滤液处理的完全混 合式厌氧系统,结构简单,运行稳定且便于检修,可以克服目前常用的升流式厌氧污泥床 存在的跑泥,检修困难等问题。
为解决上述技术问题,本实用新型提供一种用于垃圾渗滤液处理的完全混合式厌氧系 统,包括:
反应器,其内从前至后依次设置进水系统、搅拌装置和出水系统,该反应器顶部设有 沼气收集系统;
所述进水系统连接厌氧器进水管;所述出水系统连接厌氧器出水管;
沉淀回流系统,设有在所述反应器外的后端,该沉淀回流系统设有进水口和回流管, 所述进水口与所述厌氧器出水管连接,所述回流管路回连至所述进水系统的回流口。
上述系统中,所述进水系统包括:
管体,其中上部设有进水口和回流口,所述进水口连接所述厌氧器进水管;
所述管体底端设有出水口;所述管体顶端设有检修口;
所述进水系统顶端的检修口伸出所述反应器0.5~1.0m,底端的出水口设在所述反应 器内液位下,距所述反应器底部0.5~1.0m。
上述系统中,所述出水系统包括:
管体二,其底端设有进水口二,管体的中下部设有出水口二,所述出水口二连接所述 厌氧器出水管;所述管体二顶端设有检修口二;
所述出水系统顶端的检修口二伸出所述反应器0.5~1.0m,底端的进水口二设在所述 反应器内液位下0.5~1.0m。
上述系统中,所述沼气收集系统包括:位于所述反应器顶端的沼气收集区和与该沼气 收集区连接的沼气收集管,其中所述收集区顶部高于所述反应器内液位1.5~2.0m。
上述系统中,所述沉淀回流系统包括:
竖流式沉淀器,其具有出水口和设于中心部位的中心进水口;
回流泵,设在所述回流管上,所述回流管一端设在所述竖流式沉淀器内的底部,另一 端用于连接所述进水系统的回流口;
排泥装置,设在所述竖流式沉淀器底部。
上述系统还包括:检修密封系统,包括分别设在所述反应器顶端的搅拌装置检修密封 口和所述的反应器检修密封口。
上述系统中,所述搅拌装置为潜水式搅拌器,设有导杆及起吊装置。
本实用新型的有益效果为:该完全混合式厌氧系统,结构简单,维修方便,可采用常 温运行,通过沉淀回流系统克服了跑泥现象,运行稳定,具有推广价值。
