申请日2014.12.25
公开(公告)日2015.05.13
IPC分类号C02F1/50; C02F1/02
摘要

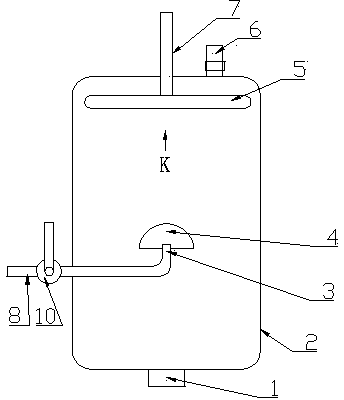

本实用新型公开了生物制药用废水处理装置，涉及废水处理装置。包括圆柱形的压力罐，压力罐内顶部水平设置有一个盘管,盘管下表面均匀设置有喷水孔;压力罐顶部中心位置竖向设置有进水管,进水管内端连接盘管,进水管外端连接废水输送管路;一个水平设置的蒸气输入接管从压力罐侧壁伸入到压力罐内部，蒸气输入接管内端连接设置于压力罐轴心位置的蒸气喷管，蒸气喷管喷气口向上，蒸气输入接管外端连接蒸气发生器;在蒸气输入接管外端还安装有阀门;压力罐底面安装有排水接管，蒸气输入接管顶部安装有排气接管，排气接管上安装有限压阀。本实用新型解决了现有生物制药用废水处理装置存在的蒸气对废水加热不均匀，灭菌效果不理想的问题。
摘要附图
权利要求书
1.生物制药用废水处理装置，包括圆柱形的压力罐，其特征在于,压力罐内顶部水平设置有一个盘管,盘管下表面均匀设置有喷水孔;压力罐顶部中心位置竖向设置有进水管,进水管内端连接盘管,进水管外端连接废水输送管路;一个水平设置的蒸气输入接管从压力罐侧壁伸入到压力罐内部，蒸气输入接管内端连接设置于压力罐轴心位置的蒸气喷管，蒸气喷管喷气口向上，蒸气输入接管外端连接蒸气发生器;在蒸气输入接管外端还安装有阀门;压力罐底面安装有排水接管，蒸气输入接管顶部安装有排气接管，排气接管上安装有限压阀。
2.如权利要求1所述生物制药用废水处理装置，其特征在于,所述盘管是渐开线形管体;或者是由多个套在一起的环形管构成，多个环形管相互串联;盘管中心一端连接进水管，盘管的外端密封。
3.如权利要求1所述生物制药用废水处理装置，其特征在于,在蒸气喷管上方设置有伞形的防护罩。
说明书
生物制药用废水处理装置
技术领域
本实用新型涉及废水处理装置。
背景技术
目前，生物制药用废水处理包括：好氧生物法、厌氧生物法、好氧-厌氧等组合方法等。一、好氧生物处理: 由于制药废水大多是高浓度有机废水，进行好氧生物处理时一般需对原液进行稀释，因此动力消耗大，且废水可生化性较差，很难直接生化处理后达标排放，所以单独使用好氧处理的不多，一般需进行预处理。常用的好氧生物处理方法包括活性污泥法、深井曝气法、吸附生物降解法(AB法)、接触氧化法、序批式间歇活性污泥法(SBR法)、循环式活性污泥法(CASS法)等。二、厌氧生物处理:目前国内外处理高浓度有机废水主要是以厌氧法为主，但经单独的厌氧方法处理后出水COD仍较高，一般需要进行后处理(如好氧生物处理)。目前仍需加强高效厌氧反应器的开发设计及进行深入的运行条件研究。在处理制药废水中应用较成功的有上流式厌氧污泥床(UASB)、厌氧复合床(UBF)、厌氧折流板反应器(ABR)、水解法等。有制药废水需要处理的单位，也可以到污水宝项目服务平台咨询具备类似污水处理经验的企业。三、厌氧-好氧及其他组合处理工艺:由于单独的好氧处理或厌氧处理往往不能满足要求，而厌氧-好氧、水解酸化-好氧等组合工艺在改善废水的可生化性、耐冲击性、投资成本、处理效果等方面表现出了明显优于单一处理方法的性能，因而在工程实践中得到了广泛应用。如利民制药厂采用厌氧-好氧工艺处理制药废水，BOD5去除率达98%，COD去除率达95%，处理效果稳定。此外，随着膜技术的不断发展，膜生物反应器(MBR)在制药废水处理中的应用研究也逐渐深入。MBR综合了膜分离技术和生物处理的特点，具有容积负荷高、抗冲击能力强、占地面积小、剩余污泥量少等优点。尽管在膜污染方面仍存在问题，但随着膜技术的不断发展，将会使MBR在制药废水处理领域中得到更加广泛的应用。
生物制药生产和研究中所产生的废水会含有病原微生物，如细菌、病毒等，如何处理该类废水是当今环境保护的一个难题。中国专利文献CN203922777U公开了一种用于生物废水的批次灭活处理装置。该装置可以满足生物制药企业的要求，但上述装置过于大型化，只适合于废水量大的车间，对于生产中有少量的含有病原微生物废水，则采用上述装置有些大材小用，存在处理周期长、处理成本过高的缺点。近来人们发明用蒸气方法进行废水处理，但这些装置中，是将废水加热产生蒸气，蒸气对废水加热不均匀，灭菌效果不理想。
实用新型内容
本实用新型提供生物制药用废水处理装置，本实用新型解决了现有生物制药用废水处理装置存在的蒸气对废水加热不均匀，灭菌效果不理想的问题。
为解决上述问题，本实用新型采用如下技术方案：生物制药用废水处理装置，包括圆柱形的压力罐，压力罐内顶部水平设置有一个盘管,盘管下表面均匀设置有喷水孔;压力罐顶部中心位置竖向设置有进水管,进水管内端连接盘管,进水管外端连接废水输送管路;一个水平设置的蒸气输入接管从压力罐侧壁伸入到压力罐内部，蒸气输入接管内端连接设置于压力罐轴心位置的蒸气喷管，蒸气喷管喷气口向上，蒸气输入接管外端连接蒸气发生器;在蒸气输入接管外端还安装有阀门;压力罐底面安装有排水接管，蒸气输入接管顶部安装有排气接管，排气接管上安装有限压阀。
本实用新型采用高温蒸气杀灭废水中的病原微生物，具有杀菌效果好的优点。由于废水从盘管中均匀的喷下，而高温的蒸气从下向上喷出，高温蒸气加热均匀，可以彻底的清除水中的病原微生物，杀菌效果理想。
