申请日2014.12.25
公开(公告)日2015.05.13
IPC分类号C02F103/16; C02F9/04
摘要
一种酸洗废水自动化处理新装置，包括入水管、调节池，所述入水管嵌入所述调节池内，所述调节池通过出水管依次连接有耐腐蚀离心泵、管道混水器、密封式竖流沉淀反应塔，所述出水管的末端连接有清水池。其有益效果是：适用于分散且不集中，不便于集中处理的小型拔丝厂、制钉厂、电镀厂的酸洗废水处理，经处理后达标排放或回用于酸洗冲洗水，再次利用。其建设成本低、运行维护简单，出水达标稳定，运行成本低廉。

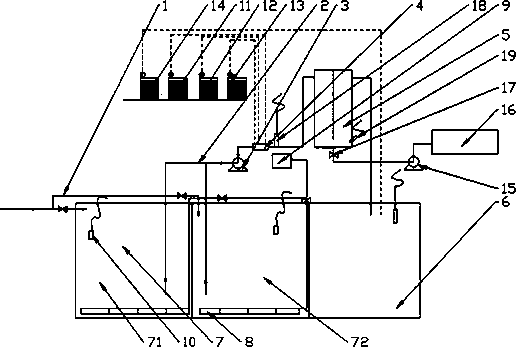

摘要附图
权利要求书
1.一种酸洗废水自动化处理新装置，包括入水管(1)、调节池(7)，其特征在于，所述入水管(1)嵌入所述调节池(7)内，所述调节池(7)通过出水管(2)依次连接有耐腐蚀离心泵(3)、管道混水器(4)、密封式竖流沉淀反应塔(5)，所述出水管(2)的末端连接有清水池(6)。
2.根据权利要求1中所述的酸洗废水自动化处理新装置，其特征在于，所述调节池(7)内安装有预曝气装置(8)，所述预曝气装置(8)通过导管连接有空气压缩机(9)，所述空气压缩机(9)位于所述调节池(7)的外侧，所述预曝气装置(8)位于所述调节池(7)的底端。
3.根据权利要求1中所述的酸洗废水自动化处理新装置，其特征在于，所述调节池(7)内安装有调节池液位控制开关(10)。
4.根据权利要求1中所述的酸洗废水自动化处理新装置，其特征在于，所述管路混水器(4)通过导管分别连接有碱加料装置(11)、PAC加料装置(12)、PAM加料装置(13)。
5.根据权利要求1中所述的酸洗废水自动化处理新装置，其特征在于，所述清水池(6)通过导管连接有酸加料装置(14)。
6.根据权利要求1中所述的酸洗废水自动化处理新装置，其特征在于，所述管道混水器(4)与密封式竖流沉淀反应塔(5)之间安装有PH在线检测仪(18)，所述密封式竖流沉淀反应塔(5)的下部安装有浊度仪(19)。
7.根据权利要求1中所述的酸洗废水自动化处理新装置，其特征在于，调节池(7)的数量为两个，分别为第一调节池(71)、第二调节池(71)。
8.根据权利要求2中所述的酸洗废水自动化处理新装置，其特征在于，所述出水管(2)与所述密封式竖流沉淀反应塔(5)的上部连接，所述密封式竖流沉淀反应塔(5)的底部通过压滤管依次连接有气动隔膜泵(15)、板框压滤机(16)。
9.根据权利要求8中所述的酸洗废水自动化处理新装置，其特征在于，所述入水管(1)上、所述预曝气装置(8)与空气压缩机(9)之间、所述密封式竖流沉淀反应塔(5)与气动隔膜泵(15)之间均安装有电磁阀(17)。
说明书
酸洗废水自动化处理新装置
技术领域
本实用新型涉及水处理设备领域，特别是一种酸洗废水处理装置。
背景技术
对酸洗废水酸性的处理，实际化学清洗废水中含重金属离子较多，重金属离子的处理方法如氢氧化物沉淀法使用较普遍，成本低。向酸洗废液中用大口径电磁加药泵加入工业氢氧化钠至PH达到6～9，利用压缩空气搅动混合。再用计量泵精确投加氢氧化钠至pH值在10以上的合适范围。使亚铁离子氧化，在铁离子的催化下，联氨也可分解。铁、铜等重金属离子可与氢氧根离子反应生成难溶于水的金属氢氧化物沉淀。上清液径回调PH后达标排放或回用于生产。
目前，用于酸洗废水的处理装置，处理酸洗废水的方法如结晶法、高温焙烧法、鲁奇法、薄膜蒸发法、蒸馏法、中和法等。但是处理工艺相对复杂、运行成本高、需要专业人士运行管理。对于小型的分散在村庄、农田、甚至人员密集场所附近的一些私营的小型拔丝厂、制钉厂、电镀厂等经济实力和环保意识薄弱，专业环保人员匮乏。好多地方形成了偷排现象，要从根本上治理废水环保达标处理还需从企业的实际和环保要求结合出发。
发明内容
本实用新型的目的是为了解决上述问题，设计了一种酸洗废水自动化处理新装置。具体设计方案为：
一种酸洗废水自动化处理新装置，包括入水管、调节池，所述入水管嵌入所述调节池内，所述调节池通过出水管依次连接有耐腐蚀离心泵、管道混水器、密封式竖流沉淀反应塔，所述出水管的末端连接有清水池。
所述调节池内安装有预曝气装置，所述预曝气装置通过导管连接有空气压缩机，所述空气压缩机位于所述调节池的外侧，所述预曝气装置所述预曝气装置位于所述调节池的底端。
所述调节池内安装有调节池液位控制开关。
所述管路混水器通过导管分别连接有碱加料装置、PAC加料装置、PAM加料装置。
所述清水池通过导管连接有酸加料装置。
所述管道混水器与密封式竖流沉淀反应塔之间安装有PH在线检测仪，所述密封式竖流沉淀反应塔的下部安装有浊度。
调节池的数量为两个，分别为第一调节池、第二调节池。
所述出水管与所述密封式竖流沉淀反应塔的上部连接，所述密封式竖流沉淀反应塔的底部通过压滤管依次连接有气动隔膜泵、板框压滤机。
所述入水管上、所述预曝气装置与空气压缩机之间、所述密封式竖流沉淀反应塔与气动隔膜泵之间均安装有电磁阀。
通过本实用新型的上述技术方案得到的酸洗废水自动化处理新装置，其有益效果是：
适用于分散且不集中，不便于集中处理的小型拔丝厂、制钉厂、电镀厂的酸洗废水处理，经处理后达标排放或回用于酸洗冲洗水，再次利用。其建设成本低、运行维护简单，出水达标稳定，运行成本低廉。
