申请日2014.11.28
公开(公告)日2015.06.10
IPC分类号C02F9/06
摘要
本实用新型公开了一种应用于乡村的污水处理装置，包括过滤箱和除污箱，过滤箱包括第一过滤室和第二过滤室，第一过滤室内设有粗过滤层，第二过滤室内设有吸附层，第二过滤室连接有污水出管，污水出管连接除污箱，除污箱包括电解除污室和搅拌除污室，搅拌除污室内设有搅拌装置，搅拌装置包括搅拌电机和搅拌轴，搅拌电机连接搅拌轴，搅拌除污室的侧面连接有加氯装置，加氯装置包括加氯管和氯气储存室，加氯管连接氯气储存室。生活污水在第一过滤室进行粗过滤，去除污水中的大颗粒固体物质，然后经过第二过滤室，吸附污水中的悬浮小颗粒物质进行二次过滤。接着通过除污箱，去除生活污水中的有机杂质和无机杂质，最终达到可以排放的标准。
权利要求书

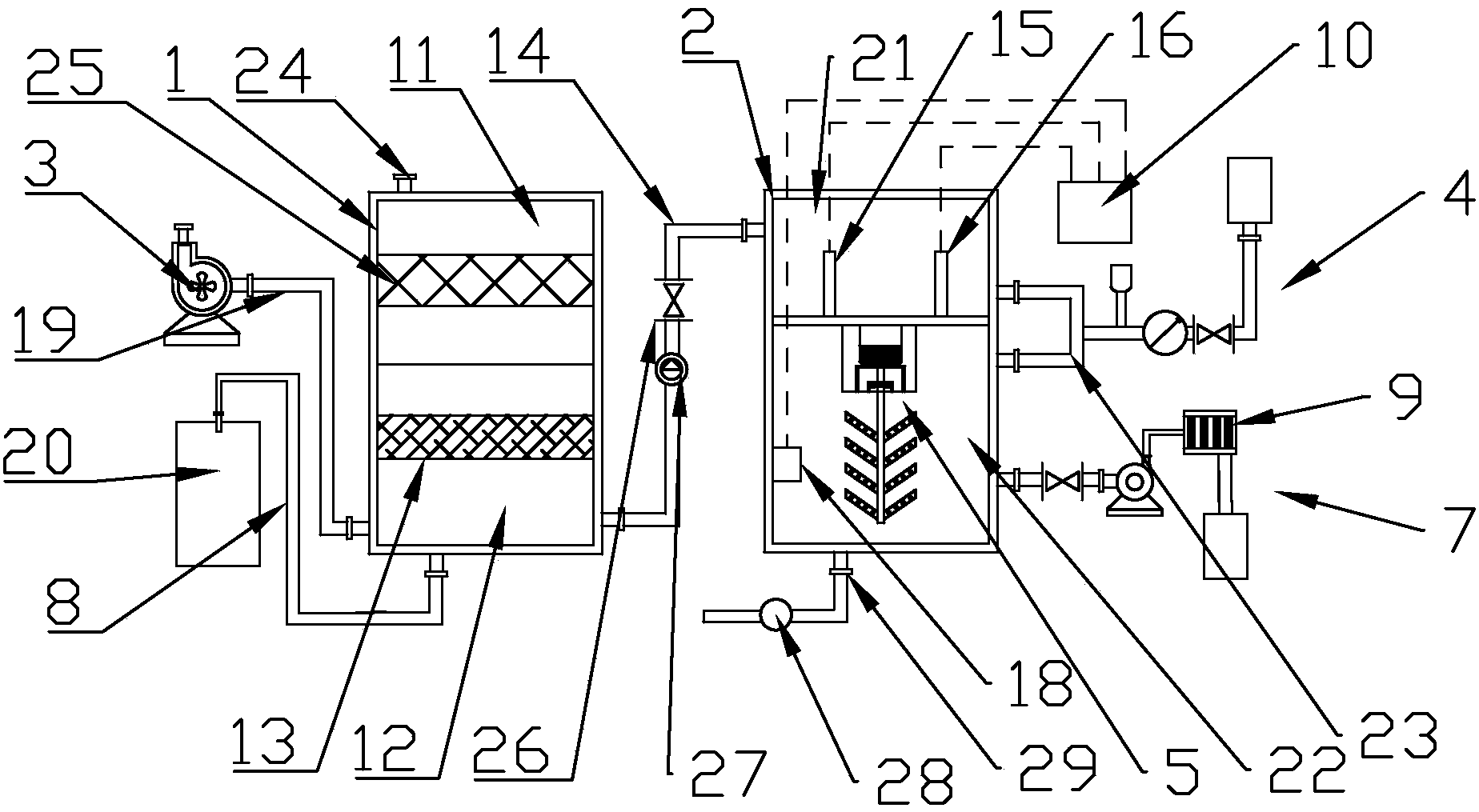

1.一种应用于乡村的污水处理装置，包括过滤箱和除污箱，所述过滤箱连接 所述除污箱，其特征在于：所述过滤箱包括第一过滤室和第二过滤室，所 述第一过滤室连通所述第二过滤室，所述第一过滤室内设有粗过滤层，所 述第一过滤室的上端设有污水入口，所述第二过滤室内设有吸附层，所述 第二过滤室的下端设有排泥管，所述排泥管连接有污泥吸收室，所述第二 过滤室的左侧连接有曝气管，所述曝气管连接有鼓风机，所述第二过滤室 的右侧连接有污水出管，所述污水出管连接所述除污箱，所述除污箱包括 电解除污室和搅拌除污室，所述电解除污室内设有正极板和负极板，所述 电解除污室的侧面设有连接管，所述连接管的另一端连接所述搅拌除污室， 所述连接管上连接有加药装置，所述加药装置包括投药器和加药管，所述 投药器连接所述加药管，所述加药管的一端连接所述连接管，所述加药管 的另一端连接有储药箱，所述搅拌除污室内设有搅拌装置，所述搅拌装置 包括搅拌电机和搅拌轴，所述搅拌电机连接所述搅拌轴，所述搅拌除污室 的侧面连接有加氯装置，所述加氯装置包括加氯管和氯气储存室，所述加 氯管连接所述氯气储存室。所述搅拌除污室的底端设有排放管，所述排放 管上设有排放阀。
2.根据权利要求1所述一种应用于乡村的污水处理装置，其特征在于：所述加 氯管上连接有压缩机和加氯机。
3.根据权利要求2所述一种应用于乡村的污水处理装置，其特征在于：所述加 氯机内设有转轴，所述转轴上设有转片，所述加氯机的侧面设有加氯出口， 所述所述加氯机的下端设有加氯入口。
4.根据权利要求1所述一种应用于乡村的污水处理装置，其特征在于：所述搅 拌轴上设有搅拌片，所述搅拌片上设有贯通孔。
5.根据权利要求1所述一种应用于乡村的污水处理装置，其特征在于：所述搅 拌电机和所述搅拌轴的连接处设有密封组件。
6.根据权利要求1所述一种应用于乡村的污水处理装置，其特征在于：所述污 水出管上设有污水泵和第一开关阀。
7.根据权利要求1所述一种应用于乡村的污水处理装置，其特征在于：所述加 药管上设有投加计量泵和第二开关阀。
8.根据权利要求1所述一种应用于乡村的污水处理装置，其特征在于：所述搅 拌除污室内设有液位传感器，所述液位传感器连接有控制箱,所述正极板 和所述负极板均连接所述控制箱。
说明书
一种应用于乡村的污水处理装置
技术领域
本实用新型涉及一种应用于乡村的污水处理装置。
背景技术
当前，我国乡村的大多数生活污水直接排放，造成河流、水塘污染，不仅 影响乡村居住环境，而且严重威胁了乡民的身体健康。而目前，乡村普遍存在 基础设施建设薄弱、排水系统和污水处理建设不够完善等诸多问题。因此，重 视与加强乡村地区的污水排放收集和处理设施建设工作，避免因污水未经处理 直接排放而对乡村地区的水体、土地等自然环境产生污染影响，确保乡村水源 安全和农民身体健康，既是乡村建设中加强基础设施建设，推进乡村整治工作 的一项重要内容，同时也是当前乡村人民居住环境改善工作中所要解决的最急 需、最迫切、最突出的问题。
实用新型内容
本实用新型的目的在于提供一种应用于乡村的污水处理装置，该污水处理 装置结构简单，处理效率高，可靠性好，很好地解决了乡村污水的处理问题。 通过过滤箱，将生活污水在第一过滤室进行粗过滤，去除污水中的大颗粒固体 物质，然后经过第二过滤室，吸附污水中的悬浮小颗粒物质进行二次过滤。接 着通过除污箱，去除生活污水中的有机杂质和无机杂质，最终达到可以排放的 标准。
为了解决上述技术问题，采用如下技术方案：
一种应用于乡村的污水处理装置，包括过滤箱和除污箱，过滤箱连接除污 箱，过滤箱包括第一过滤室和第二过滤室，第一过滤室连通第二过滤室，第一 过滤室内设有粗过滤层，第一过滤室的上端设有污水入口，第二过滤室内设有 吸附层，第二过滤室的下端设有排泥管，排泥管连接有污泥吸收室，第二过滤 室的左侧连接有曝气管，曝气管连接有鼓风机，第二过滤室的右侧连接有污水 出管，污水出管连接除污箱，除污箱包括电解除污室和搅拌除污室，电解除污 室内设有正极板和负极板，电解除污室的侧面设有连接管，连接管的另一端连 接搅拌除污室，连接管上连接有加药装置，加药装置包括投药器和加药管，投 药器连接加药管，加药管的一端连接连接管，加药管的另一端连接有储药箱， 搅拌除污室内设有搅拌装置，搅拌装置包括搅拌电机和搅拌轴，搅拌电机连接 搅拌轴，搅拌除污室的侧面连接有加氯装置，加氯装置包括加氯管和氯气储存 室，加氯管连接氯气储存室。搅拌除污室的底端设有排放管，排放管上设有排 放阀。第一过滤室内的粗过滤层可以去除生活污水中的大颗粒物质，防止大颗 粒物质进入第二过滤室内堵塞排泥管口和污水出管口。第二过滤室内的吸附层 内含有活性炭等吸附物，可以吸附生活污水中的悬浮小颗粒物质，达到净化水 质的效果。曝气管利用鼓风机将空气输送到第二过滤室内，让生活污水中溶入 更多的氧气，加快生活污水中的有机物的分解速度。第二过滤室底部的排泥管 将污泥输送到污泥吸收室内，将生活污水中的过滤污泥收集处理。电解除污室 内的正极板和负极板通电导通后，可以去除生活污水中的无机杂质。加药装置 通过投药器和加药管，向搅拌除污室内通入药剂，通过药剂与生活污水反应， 去除了生活污水中的有机杂质。再经加氯装置通入氯气，对生活污水进行消毒 处理，最终达到可以排放的标准。搅拌装置通过搅拌轴带动搅拌片旋转，加快 药剂与污水的反应和氯气在污水中的溶解速度，使反应更加充分。
进一步，加氯管上连接有压缩机和加氯机。压缩机和加氯机配合工作可以 使氯气尽快地通入到搅拌除污室内。
进一步，加氯机内设有转轴，转轴上设有转片，加氯机的侧面设有加氯出 口，加氯机的下端设有加氯入口。
进一步，搅拌轴上设有搅拌片，搅拌片上设有贯通孔。贯通孔可以使污水 搅拌片上穿过，减小了搅拌阻力，加快搅拌速度。
进一步，搅拌电机和搅拌轴的连接处设有密封组件。密封组件可以防止搅 拌轴在搅拌时将污水飞溅到电机室内损坏电机，延长电机的使用寿命。
进一步，污水出管上设有污水泵和第一开关阀。通过污水泵和第一开关阀， 将初次处理过后的生活污水顺利通入到除污箱，为下一步地除污工作作准备。
进一步，加药管上设有投加计量泵和第二开关阀。
进一步，搅拌除污室内设有液位传感器，液位传感器连接有控制箱,正极 板和负极板均连接控制箱。液位传感器可以随时探知搅拌除污室内的水位高度， 如果水位过高，加大了搅拌难度，而且由于污水过多，使药剂与污水反应不充 分，达不到理想的效果;如果水位过低，又浪费了药剂，且剩余未反应的药剂 一旦随着排放管投入到河流中又会产生二次污染。
由于采用上述技术方案，具有以下有益效果：
本实用新型为一种应用于乡村的污水处理装置，该污水处理装置结构简单， 处理效率高，可靠性好，很好地解决了乡村污水的处理问题。第一过滤室内的 粗过滤层可以去除生活污水中的大颗粒物质，防止大颗粒物质进入第二过滤室 内堵塞排泥管口和污水出管口。第二过滤室内的吸附层内含有活性炭等吸附物， 可以吸附生活污水中的悬浮小颗粒物质，达到净化水质的效果。曝气管利用鼓 风机将空气输送到第二过滤室内，让生活污水中溶入更多的氧气，加快生活污 水中的有机物的分解速度。第二过滤室底部的排泥管将污泥输送到污泥吸收室 内，将生活污水中的过滤污泥收集处理。电解除污室内的正极板和负极板通过 控制箱通电导通后，去除了生活污水中的无机杂质。加药装置通过投药器和加 药管，向搅拌除污室内通入药剂，通过药剂与生活污水反应，去除了生活污水 中的有机杂质。再经加氯装置通入氯气，对生活污水进行消毒处理，最终达到 可以排放的标准。搅拌装置通过搅拌轴带动搅拌片旋转，加快药剂与污水的反 应和氯气在污水中的溶解速度，使反应更加充分。液位传感器可以随时探知搅 拌除污室内的水位高度，如果水位过高，加大了搅拌难度，而且由于污水过多， 使药剂与污水反应不充分，达不到理想的效果;如果水位过低，又浪费了药剂， 且剩余未反应的药剂一旦随着排放管投入到河流中又会产生二次污染。
