申请日2014.12.25
公开(公告)日2015.06.03
IPC分类号B01D50/00; B01D47/06
摘要
本实用新型公开了商标布生产车间废水除尘装置，包括喷淋塔(1)，喷淋塔(1)下端连接锅炉烟道(2)，喷淋塔(1)内设有喷淋头(11)，喷淋头(11)下方设有多个在喷淋塔(1)内壁两侧交错设置的挡板(10);所述喷淋塔(1)底部通过输出管道(3)与沉淀池(4)连通，沉淀池(4)通过溢流管(7)与蓄水池(5)相连，蓄水池(5)通过输入水管(6)连接至商标布生产车间的废水池;所述蓄水池(5)通过喷淋水管(9)和水泵(8)与喷淋头(11)连通。本实用新型可以将商标布生产车间的废水用于锅炉烟气的除尘，从而可以节约资源，降低设备成本。

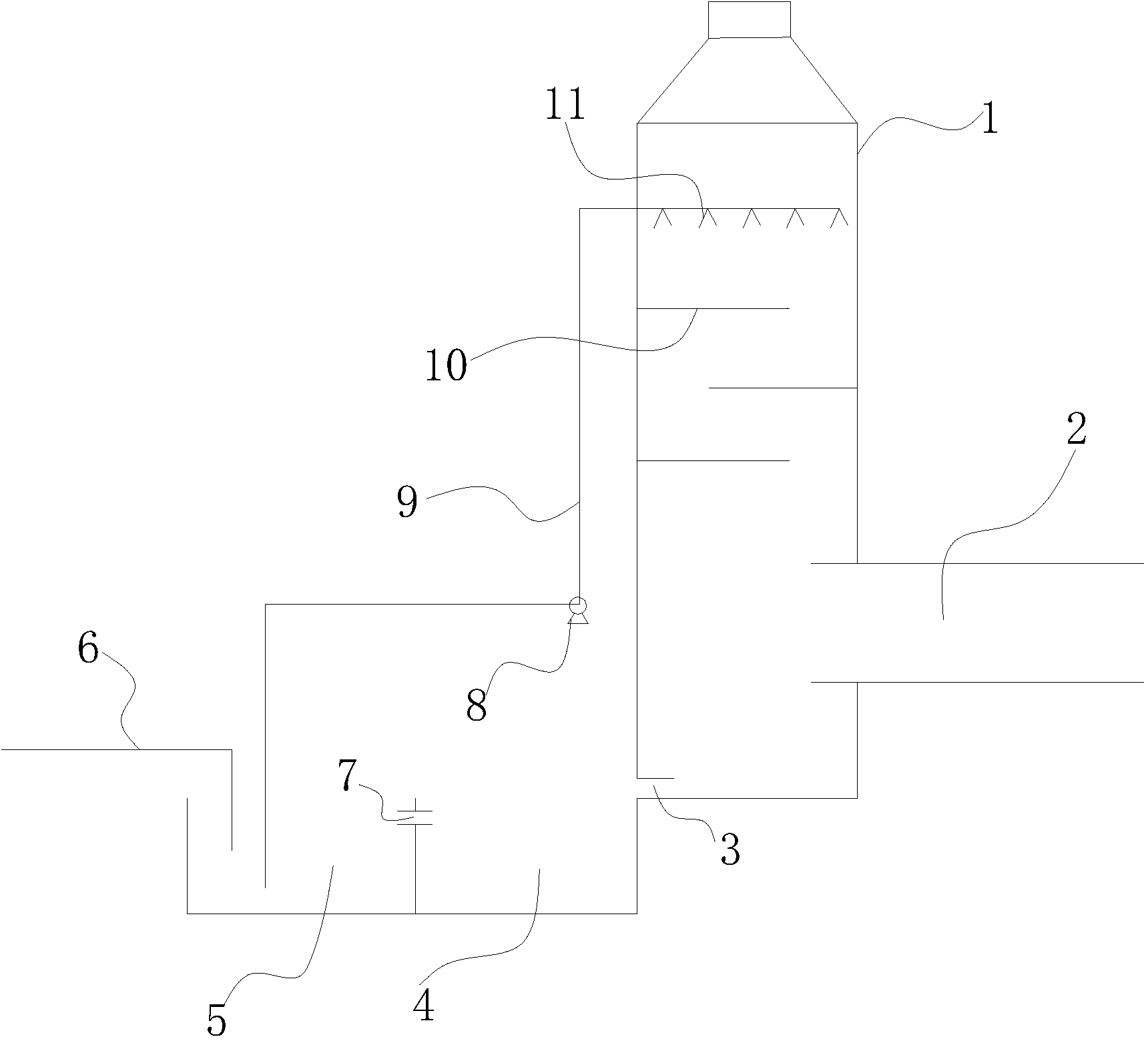

摘要附图
权利要求书
1.商标布生产车间废水除尘装置，其特征在于：包括喷淋塔(1)， 喷淋塔(1)下端连接锅炉烟道(2)，喷淋塔(1)内设有喷淋头(11)， 喷淋头(11)下方设有多个在喷淋塔(1)内壁两侧交错设置的挡板 (10);所述喷淋塔(1)底部通过输出管道(3)与沉淀池(4)连通， 沉淀池(4)通过溢流管(7)与蓄水池(5)相连，蓄水池(5)通过 输入水管(6)连接至商标布生产车间的废水池;所述蓄水池(5)通 过喷淋水管(9)和水泵(8)与喷淋头(11)连通。
2.根据权利要求1所述的商标布生产车间废水除尘装置，其特 征在于：所述挡板(10)的长度为喷淋塔(1)内径的0.6至0.7倍， 上下相邻的两块挡板(10)的间距在1至2米之间。
说明书
商标布生产车间废水除尘装置
技术领域
本实用新型涉及一种用于商标布生产的环保设备，特别涉及一种 商标布生产车间废水除尘装置。
背景技术
商标布在生产过程中，通常会产生很多工业废水，这些工业废水 包含一些污染物，无法直接排放，需配备相应设施进行环保处理。而 且商标布生产车间也需用到锅炉，锅炉在供热过程中必然产生一定的 烟尘污染物，为达到环保要求，也需进行除尘处理。现有技术中，对 这两种污染通常是使用相应的环保设备及资源进行分别处理，因此会 产生较高的成本。
实用新型内容
本实用新型的目的在于，提供一种商标布生产车间废水除尘装 置。它可以将商标布生产车间的废水用于锅炉烟气的除尘，从而可以 节约资源，降低设备成本。
本实用新型的技术方案：商标布生产车间废水除尘装置，其特点 是：包括喷淋塔，喷淋塔下端连接锅炉烟道，喷淋塔内设有喷淋头， 喷淋头下方设有多个在喷淋塔内壁两侧交错设置的挡板;所述喷淋塔 底部通过输出管道与沉淀池连通，沉淀池通过溢流管与蓄水池相连， 蓄水池通过输入水管连接至商标布生产车间的废水池。所述蓄水池通 过喷淋水管和水泵与喷淋头连通挡板在喷淋塔中不仅可以产生S型 弯曲通道，并对烟尘进行阻挡，抵消烟尘颗粒的动能，迫使其更容易 下落，而且挡板可以收集喷淋头洒下的水，并在挡板上产生水幕，对 通过的烟气进行除尘处理。
上述的商标布生产车间废水除尘装置中，所述挡板的长度为喷淋 塔内径的0.6至0.7倍，上下相邻的两块挡板的间距在1至2米之间， 这样的设置不仅可以保证烟气不受过大的阻力，而且可提供更加严密 的水幕。
与现有技术相比，本实用新型通过将商标布生产车间的废水用于 喷淋除尘，可以有效做到废水再利用，节约了水资源;而且本实用新 型的除尘塔可以进行更高效的除尘。本实用新型的结构简洁，安装方 便，而且成本较低。
