申请日2014.12.25
公开(公告)日2015.11.11
IPC分类号E02B5/08
摘要
本发明提供一种除尘装置、水处理设备、除尘装置的安装方法。以往的除尘装置中需要附设用于清洗用耙子打捞的筛渣等夹杂物的清洗装置和脱水装置，存在设备成本和维护成本高的问题。而且，存在欲利用原有设备来设置新的除尘装置的课题。为了解决上述课题，本发明提供一种除尘装置，其具备粉碎部和排出部，所述粉碎部设置于水路上，粉碎流过所述水路的被处理水中的夹杂物，所述排出部配置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后的所述夹杂物从所述被处理水中排出，所述除尘装置的特征在于，该除尘装置的高度尺寸大于水流方向上的尺寸。

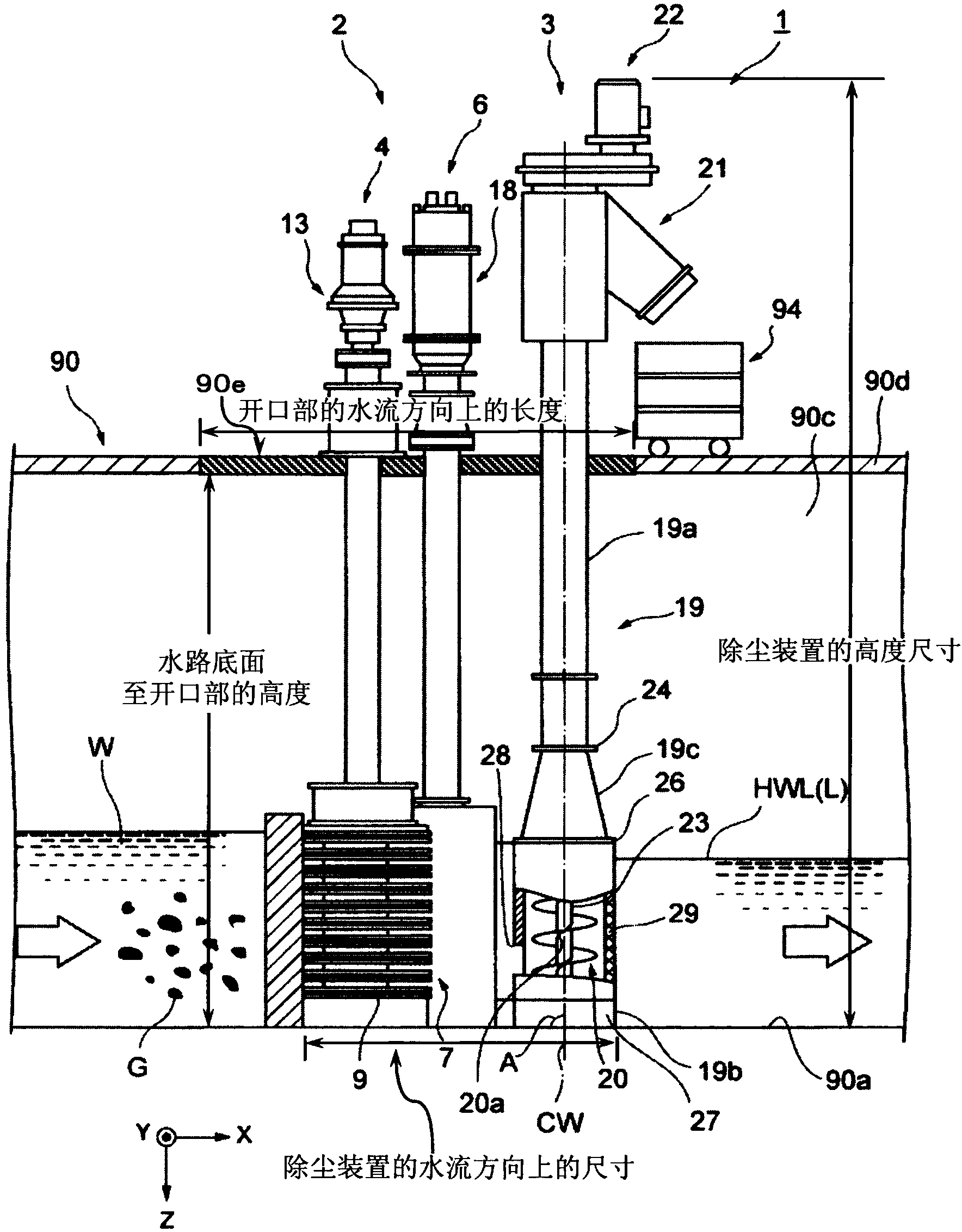

摘要附图
权利要求书
1.一种除尘装置，具备：
粉碎部，其设置于水路，粉碎流过所述水路的被处理水中的夹杂物;及
排出部，其配置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后的所 述夹杂物从所述被处理水中排出;所述除尘装置的特征在于，
该除尘装置的高度尺寸大于水流方向上的尺寸。
2.一种水处理设备，具备：
机体，内部形成水路;及
除尘装置，通过设置于所述机体上部的开口部而设置于所述水路内;
所述水处理设备的特征在于，所述除尘装置具备：
粉碎部，粉碎流过所述水路的被处理水中的夹杂物;及
排出部，其配置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后的所 述夹杂物从所述被处理水中排出;
设置于所述机体的开口部的水流方向上的长度比所述水路底面至所述开口 部的高度短。
3.一种除尘装置，其设置于权利要求2所述的水处理设备，所述除尘装 置的特征在于，
所述除尘装置的大小设定为从所述开口部的上方通过所述开口部插入到所 述水路内，从而能够设置于所述水路底面的大小。
4.根据权利要求3所述的除尘装置，其特征在于，
在所述水路底面设置该除尘装置时，所述排出部的高度比所述水路底面至 所述开口部的高度高。
5.根据权利要求3或4所述的除尘装置，其特征在于，
所述排出部将所述夹杂物排出到所述开口部外的所述机体之上。
6.一种除尘装置的安装方法，所述方法是将用于去除被处理水中的夹杂 物的除尘装置安装于水处理设备中的方法，所述水处理设备具备内部形成水路 且上部具有开口部的机体，设置于所述机体的开口部的水流方向上的长度设定 成比所述水路底面至所述开口部的高度短，
所述除尘装置的安装方法的特征在于，所述除尘装置具备：
粉碎部，粉碎流过所述水路的被处理水中的夹杂物;及
排出部，其配置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后的所 述夹杂物从所述被处理水中排出;
通过所述开口部将所述除尘装置设置于机体内。
7.根据权利要求6所述的除尘装置的安装方法，其特征在于，
所述开口部是用于设置除尘筛的安装口。
说明书
除尘装置、水处理设备、除尘装置的安装方法
本申请主张基于2014年4月16日申请的日本专利申请第2014-084909号 的优先权。该日本申请的全部内容通过参考援用于本说明书中。
技术领域
本发明涉及一种用于从含有夹杂物的被处理水中去除夹杂物的除尘装置、 具备除尘装置的水处理设备、以及在水处理设备上安装除尘装置的方法。
背景技术
从家庭或工厂排出的被处理水流经污水管并经由泵站被送至终端污水处理 厂，并在终端污水处理厂进行预定的水处理。终端污水处理厂需要去除被处理 水中所含的筛渣等夹杂物的设备。去除筛渣等夹杂物的设备例如有通过格栅等 捕捉夹杂物并将已捕捉的夹杂物通过耙子打捞而去除的除尘设备。
例如，专利文献1中记载有具备能够铲取被设置在水路上的筛捕捉的筛渣 的耙子，且使耙子沿着筛移动而铲取筛渣的除尘设备。耙子安装于沿着筛形成 循环轨道的环状链条上，随着链条的驱动沿着筛向上方打捞筛渣。
并且，众所周知，还有一种除尘装置具备粉碎夹杂物的粉碎部和将粉碎后 的夹杂物从被处理水中排出的排出部，作为排出部使用以约30°的角度设置的 螺旋搬送机等，从而取代设置于以往的水处理设备中的除尘筛和耙子装置。
专利文献1：日本专利特开2003-184055号公报
若使用以往的以约30°的角度设置的螺旋搬送机等，会使具备粉碎部及排 出部的除尘装置的水流方向上的尺寸变大，因此存在为了设置装置需要较宽的 空间，或加大开口部而导致机体强度降低的问题。
发明内容
本发明人经过深入研究发现，作为用于在被处理水中粉碎夹杂物的除尘装 置，在具备粉碎部及排出部的同时，将除尘设备的高度尺寸设计成大于水流方 向上的尺寸，从而能够将该除尘装置安装于以往设置除尘筛的原有的开口部 上，鉴于此完成了本发明。
具体而言，本发明提供以下的除尘装置、水处理设备、以及除尘装置的安 装方法。
(本申请第1发明)
用于解决上述课题的本申请第1发明为一种除尘装置，其具备：粉碎部， 其设置于水路上，粉碎流过所述水路的被处理水中的夹杂物;及排出部，其配 置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后的所述夹杂物从所述被 处理水中排出，其中，该除尘装置的高度尺寸大于水流方向上的尺寸。
(本申请第2发明)
用于解决上述课题的本申请第2发明为一种水处理设备，其具备：机体， 内部形成水路;除尘装置，通过设置于所述机体上部的开口部而设置于所述水 路内，其中，所述除尘装置具备：粉碎部，粉碎流过所述水路的被处理水中的 夹杂物;排出部，其配置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后 的所述夹杂物从所述被处理水中排出，设置于所述机体的开口部的水流方向上 的长度比所述水路底面至所述开口部的高度短。
(本申请第3发明)
用于解决上述课题的本申请第3发明为设置于本申请第2发明中记载的水 处理设备的除尘装置，其中，所述除尘装置的大小设定为从所述开口部的上方 通过所述开口部插入到所述水路内，从而能够设置于所述水路底面的大小。
(本申请第4发明)
用于解决上述课题的本申请第4发明为设置于水处理设备的本申请第3发 明中记载的除尘装置，其中，在所述水路底面设置该除尘装置时，所述排出部 的高度比所述水路底面至所述开口部的高度高。
(本申请第5发明)
用于解决上述课题的本申请第5发明为本申请第3或第4发明中记载的除 尘装置，其中，所述排出部将所述夹杂物排出到所述开口部外的所述机体之 上。
(本申请第6发明)
用于解决上述课题的本申请第6发明为一种除尘装置的安装方法，所述方 法是将用于去除被处理水中的夹杂物的除尘装置安装于水处理设备中的方法， 所述水处理设备具备内部形成水路且上部具有开口部的机体，设置于所述机体 的开口部的水流方向上的长度设定成比所述水路底面至所述开口部的高度短， 其中，所述除尘装置具备：粉碎部，粉碎流过所述水路的被处理水中的夹杂 物;排出部，其配置于所述粉碎部的下游侧，并将通过所述粉碎部粉碎后的所 述夹杂物从所述被处理水中排出，通过所述开口部将所述除尘装置设置于机体 内。
(本申请第7发明)
用于解决上述课题的本申请第7发明为本申请第6发明中记载的除尘装置 的安装方法，其中，所述开口部是用于设置除尘筛的安装口。
根据本申请第1、3～5发明的除尘装置，夹杂物在被处理水中被粉碎时， 附着于夹杂物上的有机成分被分离，因此能够抑制排出的夹杂物散发异味。
并且，能够提供一种如下除尘装置，即，作为夹杂物的排出部使用设置角 度高且输送距离长的排出部，将包括粉碎部及排出部在内的除尘装置的高度尺 寸设为大于水流方向上的尺寸，由此能够安装于水处理设备的原有的开口部的 除尘装置。
另外，根据本申请第1、3～5发明的除尘装置，能够抑制排出的夹杂物散 发出异味，因此可以省略用来抑制异味的清洗等处理。并且，能够从原有的水 处理装置中拆除清洗装置、脱水装置等用来抑制夹杂物的异味的装置，从而能 够形成小型的水处理装置。
另外，根据本申请第1发明的除尘装置，能够提供一种水流方向上的长度 尺寸较小，并且具有夹杂物清洗效果的除尘装置，因此，不仅在原有的水处理 设备中，在新设置的水处理设备中也能够防止除尘装置变得长大。
根据本申请第2发明的水处理设备，能够利用开口部的水流方向上的长度 比形成水路的机体的水路底面至开口部的高度短的原有的开口部来安装具备粉 碎部及排出部的除尘装置，因此提供一种改进了原有的水处理设备的水处理设 备。
根据本申请第6、7发明的除尘装置的安装方法，能够直接利用原有的开 口部，因此能够省略扩大开口部等施工。
