申请日2015.02.06
公开(公告)日2015.12.16
IPC分类号D06F39/00
摘要

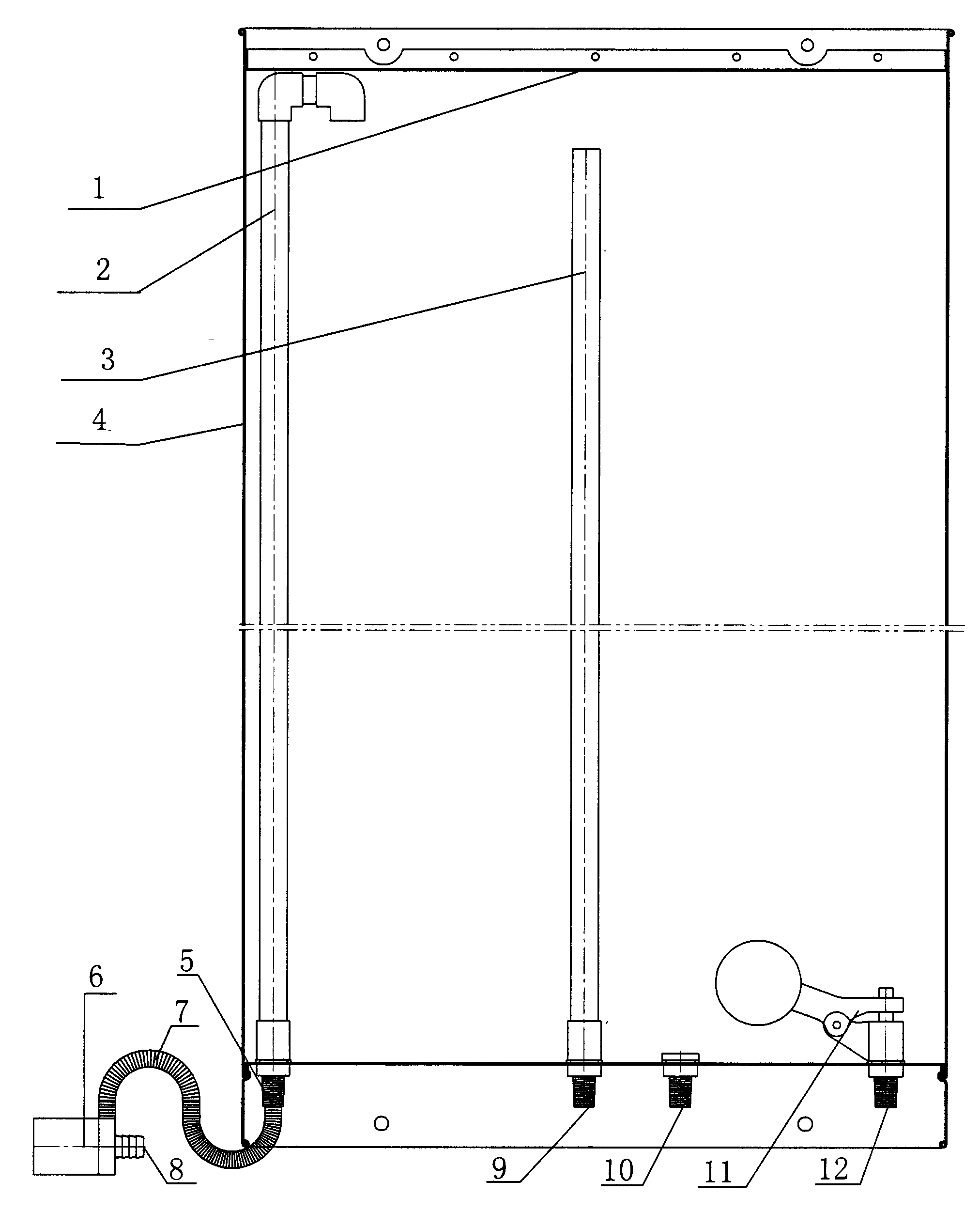

一种家用洗衣机废水卫生间便池冲洗二次利用储水桶，要解决的技术问题是使家用洗衣机废水能够被冲洗卫生间便池二次利用，达到家庭节水的目的，本实用新型包含有上盖1、进水管2、溢水管3、储水桶桶体4、进水口5、水泵6、联接软管7、水泵进水口8、溢水口9、出水口10、浮子阀11、自来水进水口12.其特征在于：储水桶桶体4悬挂于卫生间墙壁上，水泵6的进水口8与洗衣机桶底的排水软管联接，而出水口则与储水桶桶体底部的进水口5联接.当洗衣机进入排水程序时启动水泵6，将废水抽入储水桶暂存，储水桶桶体底部的出水口10与卫生间原便池冲洗管路联接。
权利要求书
1.一种家用洗衣机废水卫生间便池冲洗二次利用储水桶，由水泵(6)、上盖(1)、储水桶桶体(4)、进水口(5)、进水管(2)、溢水口(9)、溢水管(3)、出水口(10)、浮子阀(11)、自来水进水口(12)组成;其特征在于：水泵进水口与洗衣机桶底的排水软管联接;水泵出水口与储水桶桶体底部的进水口联接。
2.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：储水桶桶体(4)为立式圆筒形。
3.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：储水桶桶体(4)为立式扁筒形。
4.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：储水桶桶体(4)为矮瓶形;且长度方向和宽度方向的尺寸都分别大于高度尺寸。
5.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：进水口(5)、溢水口(9)、出水口(10)、自来水进水口(12)分别固定于储水桶桶体(4)的底板上。
6.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：进水管(2)下端与进水口(5)联接并固定于储水桶桶体(4)的底板上，上端上水口接近上盖(1)。
7.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：溢水管(3)下端与溢水口(9)联接并固定于储水桶桶体(4)底板上;上端接近上盖(1)低于进水管(2)的上水口。
8.根据权利要求1所述的家用洗衣机废水卫生间便池冲洗二次利用储水桶，其特征在于：浮子阀(11)与自来水进水口(12)联接并固定于储水桶桶体(4)的底板上。
说明书
家用洗衣机废水卫生间便池冲洗二次利用储水桶
技术领域：
本实用新型涉及家用洗衣机辅助设备结构。
背景技术：
现有的家用洗衣机废水直接排入下水道。
发明内容：
本实用新型的目的在于提供一种能够将家用洗衣机的废水暂存用于卫生间便池冲洗.达到家庭节水的目的。
技术方案：
本实用新型的目的是采用以下技术方案实现的，本实用新型由上盖、进水管、溢水管、储水桶桶体、水泵、联接软管、出水口、浮仔阀组成.其特征在于：水泵的进水口与洗衣机桶底的排水软管相联接;水泵的出水口与储水桶桶体底部的进水口相联接;当洗衣机进入排水程序时启动水泵，将废水抽入储水桶暂存.所述的储水桶桶体底部还设有溢水口、出水口和自来水进水口.所述进水口固定于储水桶桶体底板上与进水管相联，进水管上水口接近储水桶上盖;溢水管上端接近上盖低于进水管上水口;溢水管下端与溢水口相联并固定于储水桶桶体底部;所述自来水进水口固定于桶体底板上且上端联接一个浮子阀;当桶体内的洗衣废水用完时自来水经浮子阀进入桶体下部，保证卫生间便池一次冲洗用水.当洗衣机废水大于储水桶容量时，多余的废水经溢水管从溢水口溢出;所述的储水桶桶体有立式圆筒形、立式扁筒形还有矮瓶形;其中立式悬挂于墙体上，桶底高于卫生间原小储水桶.矮瓶形用于小面积卫生间安装固定于室顶。
本实用新型具有家庭节水同时减少家庭污水排量的优点。
