申请日2015.02.06
公开(公告)日2015.09.16
IPC分类号G01N35/00
摘要
本实用新型公开了一种污水采样检测分析装置，包括一次水泵、二次水泵、集水箱、水质分析仪和控制箱，所述集水箱内通过设置的滤板分为内外两层，所述滤板上安装有滤膜，所述一次水泵通过进水管与集水箱的外层连通，所述二次水泵一端与集水箱内层连通另一端与水质分析仪连通，所述集水箱上还设置有排水管和溢流管，所述溢流管与排水管连通，所述进水管和排水管上分别设置有进水阀和出水阀，水质分析仪的出水端连通到溢流管内，所述一次水泵、二次水泵和水质分析仪均与控制箱电连，所述污水采样检测分析装置可自动进行水质分析，且无固体悬浮物磨损设备，使用寿命长。
权利要求书
1.一种污水采样检测分析装置，其特征在于：包括一次水泵、二次水泵、集水箱、水质分析仪和控制箱，所述集水箱内通过设置的滤板分为内外两层，所述滤板上安装有滤膜，所述一次水泵通过进水管与集水箱的外层连通，所述二次水泵一端与集水箱内层连通另一端与水质分析仪连通，所述集水箱上还设置有排水管和溢流管，所述溢流管与排水管连通，所述进水管和排水管上分别设置有进水阀和出水阀，水质分析仪的出水端连通到溢流管内，所述一次水泵、二次水泵和水质分析仪均与控制箱电连。
2.根据权利要求1所述的污水采样检测分析装置，其特征在于：所述二次水泵上设置有流量调节阀，所述流量调节阀包括调节旋钮、固定把手和限位杆，所述限位杆设置在调节旋钮一侧，所述固定把手固定在调节旋钮上。
3.根据权利要求1所述的污水采样检测分析装置，其特征在于：所述集水箱内设置的滤板均为方便拆卸的活动抽板，所述滤板四周设置有固定螺杆，所述滤膜套在所述固定螺杆上，并通过两侧的螺母和垫片固定在滤板上。
4.根据权利要求1所述的污水采样检测分析装置，其特征在于：所述排水管的出水口设置在一次水泵的取水口的下游，且距取水口的距离大于2米。
说明书
一种污水采样检测分析装置
技术领域
本实用新型涉及环保设备，尤其涉及一种污水采样检测分析装置
背景技术
污水在进行处理过程中，需要根据污水的水质从而改变投药量和反应时间等运行参数，保证水质出水达标，这个过程中必须采用污水采样检测分析装置对水质进行检测分析，传统的污水采样检测分析装置，需要先人工采样或采用水泵将污水送入水质分析仪中检测，这些检测方式，一方面、自动化程度较低;另一方面、由于污水中存在一些固体悬浮物会对水质分析仪中检测产生磨损伤害，降低了水质分析仪的使用寿命。
实用新型内容
本实用新型的目的在于提供一种自动检测、且使用寿命长的污水采样检测分析装置。
为实现上述目的，本实用新型提供如下技术方案：

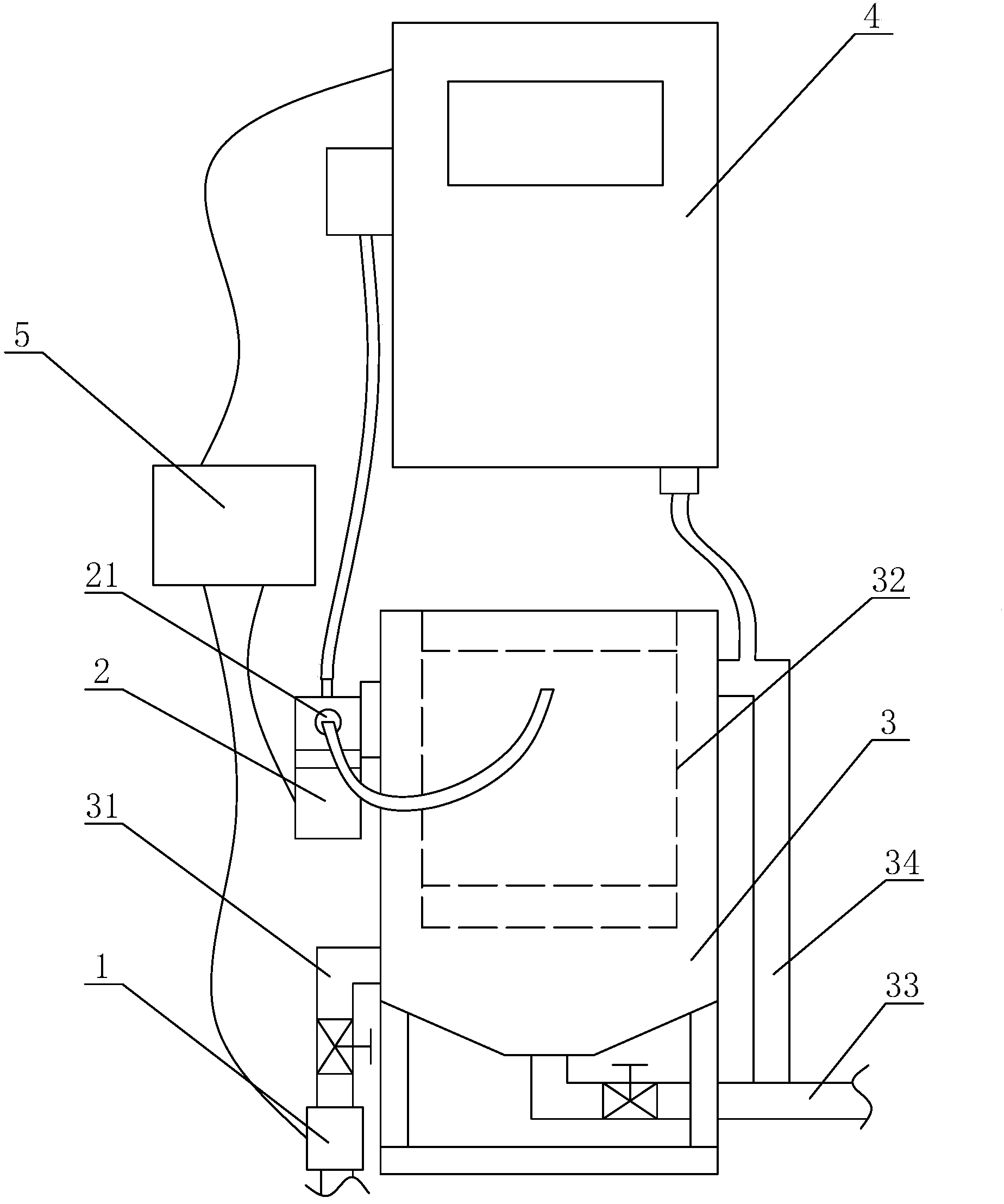

一种污水采样检测分析装置，包括一次水泵、二次水泵、集水箱、水质分析仪和控制箱，所述集水箱内通过设置的滤板分为内外两层，所述滤板上安装有滤膜，所述一次水泵通过进水管与集水箱的外层连通，所述二次水泵一端与集水箱内层连通另一端与水质分析仪连通，所述集水箱上还设置有排水管和溢流管，所述溢流管与排水管连通，所述进水管和排水管上分别设置有进水阀和出水阀，水质分析仪的出水端连通到溢流管内，所述一次水泵、二次水泵和水质分析仪均与控制箱电连。
作为本实用新型进一步的方案：所述二次水泵上设置有流量调节阀，所述 流量调节阀包括调节旋钮、固定把手和限位杆，所述限位杆设置在调节旋钮一侧，所述固定把手固定在调节旋钮上。
作为本实用新型进一步的方案：所述集水箱内设置的滤板均为方便拆卸的活动抽板，所述滤板四周设置有固定螺杆，所述滤膜套在所述固定螺杆上，并通过两侧的螺母和垫片固定在滤板上。
作为本实用新型进一步的方案：所述排水管的出水口设置在一次水泵的取水口的下游，且距取水口的距离大于2米。
本实用新型的有益效果为：所述污水采样检测分析装置先通过一次水泵将污水送至集水箱内，在经过滤膜过来后，将过滤完成的污水通过二次水泵送入水质检测仪内进行检测，保证了分析检测仪的使用寿命，且通过控制箱，控制一次水泵和二次水泵的开启和关闭，实现实时自动检测污水水质的功能。
