申请日2015.01.19
公开(公告)日2015.08.19
IPC分类号C02F9/04; F25J3/02; C02F9/06
摘要
本实用新型涉及一种新型零污染排放污水综合处理系统，其包括如下单元：污水浓缩单元，含预处理系统、膜过滤系统、膜浓缩系统、粉碎研磨系统、均质系统;超临界水氧化单元，含氧气输送系统、污水输送系统、超临界水氧化(SCWO)反应器、气固分离系统、气液分离系统、CO2液化系统、富氧回用系统;出水膜浓缩单元，含膜浓缩系统。本实用新型的系统和方法不仅适用于污水处理，而且可同时处理污泥、秸秆等固废;处理后产物为二氧化碳、水和无机盐，不会产生二次污染;过程中产生的热量不仅满足系统自身的用热，而且多余热量用来供暖、供冷和发电;二氧化碳的回收和富氧回用进一步节约了成本扩大了收益。
权利要求书
1.一种新型零污染排放污水综合处理系统,其特征在于，包括如下 单元：
(1)污水浓缩单元：包含预处理系统、膜过滤系统、膜浓缩系统、 粉碎研磨系统、均质系统，污水的进水依次通过预处理系统、膜过滤系 统、膜浓缩系统、均质系统与超临界水氧化单元的污水输送系统入口相 连，另外，预处理系统和膜过滤系统分别与粉碎研磨系统相连，粉碎研 磨系统和均质系统相连;
(2)超临界水氧化单元：包含氧气输送系统、污水输送系统、超临 界水氧化(SCWO)反应器、气固分离系统、气液分离系统、CO2液化系 统、富氧回用系统，氧气输送系统、污水输送系统的出口与超临界水氧 化(SCWO)反应器的入口相连，超临界水氧化(SCWO)反应器的出口 依次连接气固分离系统、气液分离系统、CO2液化系统、富氧回用系统， 富氧回用系统和氧气输送系统相连;
(3)出水膜浓缩单元：包含出水膜浓缩系统，出水膜浓缩系统进水 口和超临界水氧化单元的气液分离系统相连，出水口和污水浓缩单元的 膜浓缩系统相连。
2.根据权利要求1所述的新型零污染排放污水综合处理系统，其特 征在于：所述的超临界水氧化(SCWO)反应器为逆流蒸发壁式反应器。
说明书
一种新型零污染排放污水综合处理系统
技术领域
本实用新型属于污水处理及资源能源循环回收领域，特别涉及一种 新型零污染排放污水综合处理系统。
背景技术
传统的污水处理技术有：物化处理技术、化学处理技术以及生物处 理技术。物化法常作为一种预处理的手段应用于污水处理;化学处理技 术也常常作为生化处理的预处理方法使用;较为普遍采用的处理方法基 本上为生物法，但是难降解有机物的去除、水体的富营养化、高浓度高 COD工业废水、微污染水源的治理等都是生物处理技术已面临的难题。 近年来，膜生物反应器及反渗透在污水处理中应用越来越广泛。但是由 于膜产品成本高、寿命短、易受污染、处理不彻底造成二次污染等原因， 致使该技术在发展过程中面临着阻碍及推广应用的难题。总体来说，目 前污水处理技术存在的主要问题是：(1)根据废水种类和水质特征，需 要不同类型的处理方法;(2)过程中可回收的经济价值不高，造成了资 源和能源的浪费;(3)污水特别是有些难处理有机废水处理费用很高;(4) 处理不彻底，会造成二次污染。
因此，需要寻求一种更适合的污水综合处理系统。
发明内容
针对现有污水处理技术存在的问题，本实用新型提供一种适用范围 广、高效率、零污染排放、可同时实现能源和资源回收的，特别适用于 高浓度有机废水零污染排放的新型零污染排放污水综合处理系统。
本实用新型解决其技术问题是通过以下技术方案实现的：

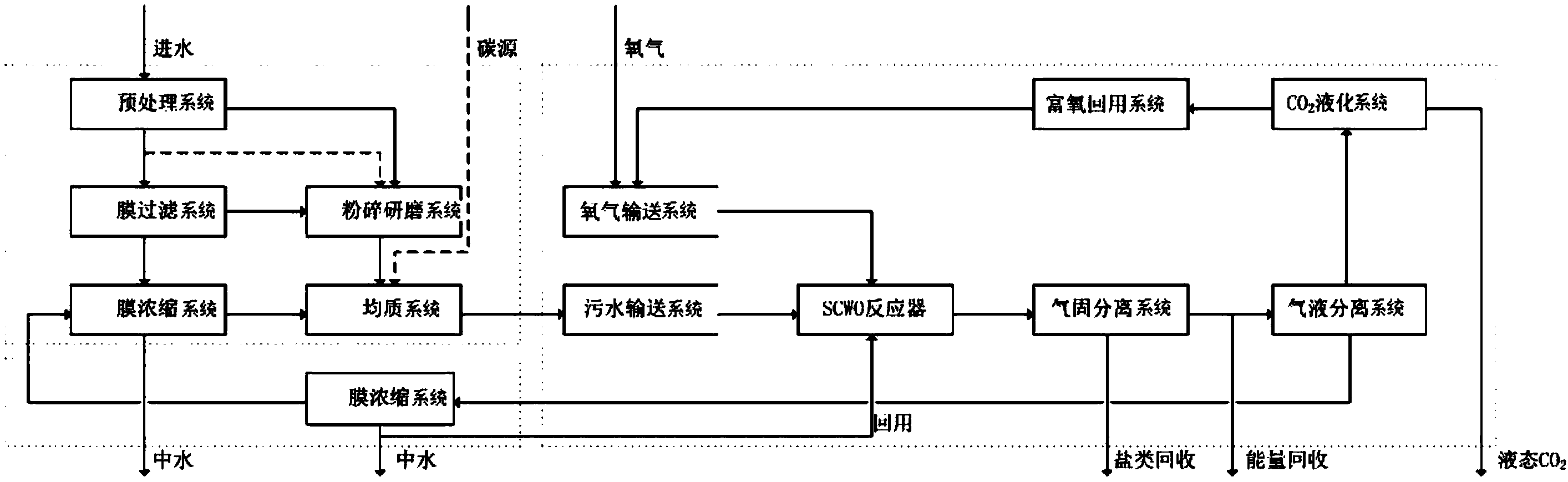

一种新型零污染排放污水综合处理系统,其特征在于，包括如下单 元：
(1)污水浓缩单元：包含预处理系统、膜过滤系统、膜浓缩系统、 粉碎研磨系统、均质系统，污水的进水依次通过预处理系统、膜过滤系 统、膜浓缩系统、均质系统与超临界水氧化单元的污水输送系统入口相 连，另外，预处理系统和膜过滤系统分别与粉碎研磨系统相连，粉碎研 磨系统和均质系统相连;
(2)超临界水氧化单元：包含氧气输送系统、污水输送系统、超临 界水氧化(SCWO)反应器、气固分离系统、气液分离系统、CO2液化系 统、富氧回用系统，氧气输送系统、污水输送系统的出口与超临界水氧 化(SCWO)反应器的入口相连，超临界水氧化(SCWO)反应器的出口 依次连接气固分离系统、气液分离系统、CO2液化系统、富氧回用系统， 富氧回用系统和氧气输送系统相连;
(3)出水膜浓缩单元：包含出水膜浓缩系统，出水膜浓缩系统进水 口和超临界水氧化单元的气液分离系统相连，出水口和污水浓缩单元的 膜浓缩系统相连。
而且，所述的反应器为逆流蒸发壁式反应器。
本实用新型的优点和有益效果为：
本实用新型不仅适用于污水处理，而且可同时处理污泥、秸秆等固 废;处理后产物为二氧化碳、水和无机盐，不会产生二次污染;过程中 产生的热量不仅满足系统自身的用热，而且多余热量用来供暖、供冷和 发电;二氧化碳的回收和富氧回用进一步节约了成本扩大了收益。膜浓 缩与超临界水氧化的结合使更大范围COD值的污水能够进行超临界水氧 化处理，并且实现零污染排放。
