申请日2014.12.25
公开(公告)日2015.06.10
IPC分类号C02F1/02; C02F1/52; C02F1/20
摘要
本实用新型涉及一种污水处理用立式分离器。它包括壳体，壳体侧壁的上部有进水口，出水口上有第一阀门，壳体侧壁的下部有出水口，壳体顶部有出气口，壳体的底部连接有排污室，排污室呈锥形且直径较小的那一端朝下，排污室的内腔与壳体内腔相通，排污室的底部连接有排污管，排污管上有第二阀门。其特点是所述进水口下方的壳体内侧壁上有加热器，进水口上方的壳体内腔中有除沫器。该立式分离器风的分离率较高，避免了因泡沫堵住出气口而影响排气量的情况。

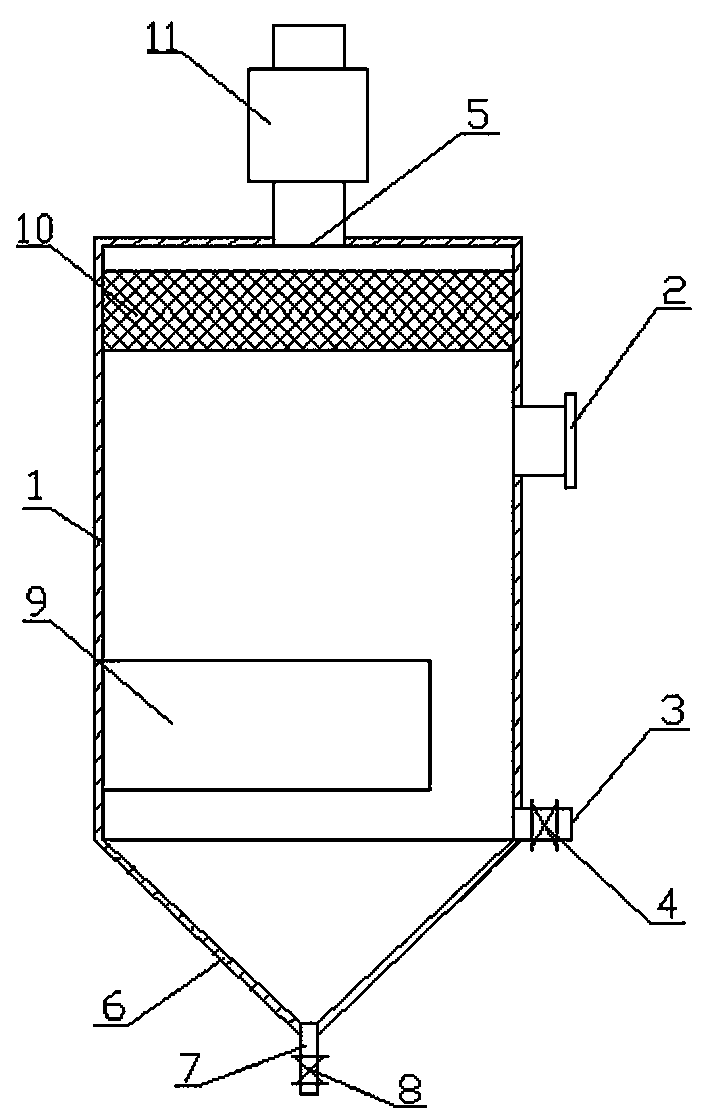

摘要附图
权利要求书
1. 污水处理用立式分离器，包括壳体(1)，壳体(1)侧壁的上部有进水口(2)，壳体(1)侧壁的下部有出水口(3)，出水口(3)上有第一阀门(4)，壳体(1)顶部有出气口(5)，壳体(1)的底部连接有排污室(6)，排污室(6)呈锥形且直径较小的那一端朝下，排污室(6)的内腔与壳体(1)内腔相通，排污室(6)的底部连接有排污管(7)，排污管(7)上有第二阀门(8);其特征在于所述进水口(2)下方的壳体(1)内侧壁上有加热器(9)，进水口(2)上方的壳体(1)内腔中有除沫器(10)。
2.如权利要求1所述的污水处理用立式分离器，其特征在于所述出气口(5)通过管道连接有气体净化器(11)。
说明书
污水处理用立式分离器
技术领域
本实用新型涉及一种污水处理装置，具体说是污水处理用立式分离器。
背景技术
在污水处理领域都知道，污水中含有的沉淀物和气体杂质都是通过立式分离器进行处理的。
目前，行业内使用的污水处理用立式分离器包括壳体，壳体侧壁的上部有进水口，壳体侧壁的下部有出水口，出水口上有第一阀门，壳体顶部有出气口，壳体的底部连接有排污室，排污室呈锥形且直径较小的那一端朝下，排污室的内腔与壳体内腔相通，排污室的底部连接有排污管，排污管上有第二阀门。使用时，将污水从进水口排入到壳体内腔中，自然放置一段时间后污水中的沉淀物沉淀到排污室，污水中气体变成气泡上升到水面，在水面上炸开后，从壳体顶部的出气口排出。由于污水中通常会含有一些不易沉淀和挥发的物质(如钙化物，氯化物)，传统的污水处理用立式分离器很难将这些物质从污水中分离出来，分离率较低。而且，污水表面通常会含有大量的泡沫，气体从污水到出来时通常会携带泡沫上升，经过出气口时，这些泡沫会附着在出气口上，堵住出气口，影响排气量。
实用新型内容
本实用新型要解决的技术问题是提供一种污水处理用立式分离器，该立式分离器风的分离率较高，避免了因泡沫堵住出气口而影响排气量的情况。
为解决上述问题，提供以下技术方案：
本实用新型的污水处理用立式分离器包括壳体，壳体侧壁的上部有进水口，出水口上有第一阀门，壳体侧壁的下部有出水口，壳体顶部有出气口，壳体的底部连接有排污室，排污室呈锥形且直径较小的那一端朝下，排污室的内腔与壳体内腔相通，排污室的底部连接有排污管，排污管上有第二阀门。其特点是所述进水口下方的壳体内侧壁上有加热器，进水口上方的壳体内腔中有除沫器。
对本实用新型的进一步改进方案所述出气口通过管道连接有气体净化器。这样改进的优点是可清理掉气体中的有害物质，防止造成环境污染。
采取以上方案，具有以下优点：
由于本实用新型的污水处理用立式分离器的进水口下方的壳体内侧壁上有加热器，进水口上方的壳体内腔中有除沫器。使用时，加热器对污水进行加热，污水中含有的一些不易沉淀和和挥发的物质(如钙化物，氯化物)受热后就很快的沉淀下来和挥发出来，使得分离率得到提高。而且，气体带着泡沫在壳体中上升时，会经过除沫器，其中含有的泡沫被消除掉，气体在经过出气口时已经不含泡沫，从而避免了泡沫堵住出气口，造成排气量受损的情况。
