申请日2014.11.28
公开(公告)日2015.06.10
IPC分类号C02F9/10
摘要
本实用新型公开了一种用于厨房的生活污水处理装置,包括垃圾收集箱和油脂收集箱，垃圾收集箱连接油脂收集箱，垃圾收集箱包括粉碎室，切割室和收集室，粉碎室连通切割室，收集室内设有垃圾收集网兜，收集室的下端连接有污水出管，污水出管连接油脂收集箱，油脂收集箱包括油脂收集室和油脂分离室，油脂收集室内设有缓冲装置和浮油收集装置，浮油收集装置包括控制升降杆和浮油收集器，油脂分离室内设有油脂加热箱。粉碎轴可以对进入垃圾收集箱的生活污水进行粉碎处理，处理后的大颗粒固体物质经过垃圾收集网兜被顺利收集，而处理后的生活污水经污水出管进入油脂收集箱再进行油脂分离。
权利要求书
1.一种用于厨房的生活污水处理装置,包括垃圾收集箱和油脂收集箱，所述垃 圾收集箱连接所述油脂收集箱，其特征在于：所述垃圾收集箱包括粉碎室， 切割室和收集室，所述粉碎室连通所述切割室，所述粉碎室内设有粉碎轴， 所述粉碎室上设有污水入口，所述切割室内设有切割装置，所述切割室的 下端连接有收集室，所述收集室内设有垃圾收集网兜，所述收集室的下端 连接有污水出管，所述污水出管上设有污水泵，所述污水出管连接所述油 脂收集箱，所述油脂收集箱包括油脂收集室和油脂分离室，所述油脂收集 室内设有缓冲装置和浮油收集装置，所述缓冲装置包括缓冲槽和缓冲片， 所述缓冲片连接所述缓冲槽，所述缓冲槽连接所述污水出管，所述浮油收 集装置包括控制升降杆和浮油收集器，所述控制升降杆上连接有浮球，所 述浮球连接有连接杆，所述连接杆的另一端连接所述浮油收集器，所述浮 油收集器的上端连接有油脂收集管，所述油脂收集管连接有收集球，所述 浮油收集器的下端连接有第一油脂出管，所述第一油脂出管上设有油脂吸 收泵，所述第一油脂出管的另一端连接所述油脂分离室，所述油脂分离室 内设有油脂加热箱，所述油脂加热箱连接所述第一油脂出管。
2.根据权利要求1所述一种用于厨房的生活污水处理装置，其特征在于：所述 缓冲槽的上方设有上挡片，所述缓冲槽的下方设有下档片。
3.根据权利要求1所述一种用于厨房的生活污水处理装置，其特征在于：所述 切割装置包括切割平台，所述切割平台上设有第一切割刀片和第二切割刀 片。
4.根据权利要求1所述一种用于厨房的生活污水处理装置，其特征在于：所述 控制升降杆上设有第一触点、第二触点和第三触点，所述第一触点位于所 述控制升降杆的上端，所述第二触点位于所述控制升降杆的中间，所述第 三触点位于所述控制升降杆的下端。
5.根据权利要求1所述一种用于厨房的生活污水处理装置，其特征在于：所述 粉碎轴上设有粉碎刀片。
6.根据权利要求1所述一种用于厨房的生活污水处理装置，其特征在于：所述 油脂加热箱的左端连接有第二油脂出管，所述第二油脂出管连接有油脂收 集容器，所述油脂加热箱的右端连接有第一出水管，所述第一出水管连接 有污水收集箱。
7.根据权利要求6所述一种用于厨房的生活污水处理装置，其特征在于：所述 油脂收集室连接有第二出水管，所述第二出水管连接所述污水收集箱。
说明书
一种用于厨房的生活污水处理装置
技术领域
本实用新型涉及一种用于厨房的生活污水处理装置。
背景技术
我国的乡村由于土地广袤，地区分散，人口数量多，人们的环境保护意识 比较薄弱，导致我国乡村地区的水污染问题越来越严重。水资源短缺和水污染 严重地制约着我国国民经济的健康持续发展，基础设施滞后和管理水平低下抑 制了乡村地区居民生活质量的改善和提高，乡村地区的水环境治理应成为我国 环境综合治理的重要组成部分。
乡村家庭的生活污水主要包括厨房用水和洗浴用水等，厨房用水中含有大 量的污染油脂和杂质，不经过处理而直接排放出去，会对当地的环境会造成巨 大的污染。
实用新型内容
本实用新型的目的在于提供一种用于厨房的生活污水处理装置，该污水处 理装置结构简单，处理效率高，可靠性好，很好地解决了厨房生活污水的处理 问题。通过垃圾收集箱，将生活污水中的大颗粒固体物质进行切割和粉碎，最 终经过垃圾收集网兜被顺利收集。通过油脂收集箱，浮油收集装置对漂浮在油 脂收集室内的浮油脂进行收集。经浮油收集装置后，通过油脂加热箱对水油脂 进行分离，达到生活污水的处理效果。
为了解决上述技术问题，采用如下技术方案：

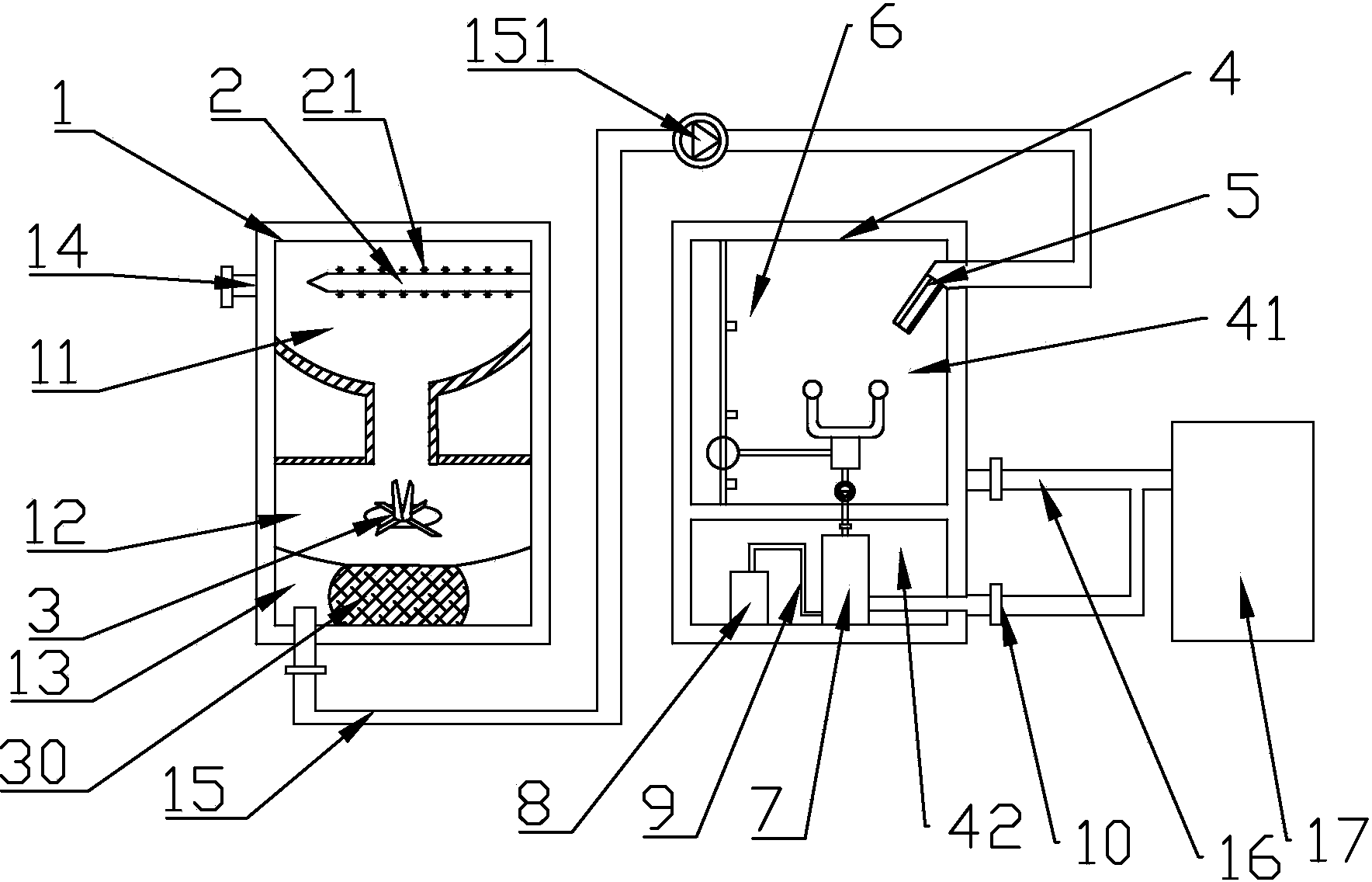

一种用于厨房的生活污水处理装置,包括垃圾收集箱和油脂收集箱，垃圾收 集箱连接油脂收集箱，垃圾收集箱包括粉碎室，切割室和收集室，粉碎室连通 切割室，粉碎室内设有粉碎轴，粉碎室上设有污水入口，切割室内设有切割装 置，切割室的下端连接有收集室，收集室内设有垃圾收集网兜，收集室的下端 连接有污水出管，污水出管上设有污水泵，污水出管连接油脂收集箱，油脂收 集箱包括油脂收集室和油脂分离室，油脂收集室内设有缓冲装置和浮油收集装 置，缓冲装置包括缓冲槽和缓冲片，缓冲片连接缓冲槽，缓冲槽连接污水出管， 浮油收集装置包括控制升降杆和浮油收集器，控制升降杆上连接有浮球，浮球 连接有连接杆，连接杆的另一端连接浮油收集器，浮油收集器的上端连接有油 脂收集管，油脂收集管连接有收集球，浮油收集器的下端连接有第一油脂出管， 第一油脂出管上设有油脂吸收泵，第一油脂出管的另一端连接油脂分离室，油 脂分离室内设有油脂加热箱，油脂加热箱连接第一油脂出管。粉碎轴可以对进 入垃圾收集箱的生活污水先进行粉碎处理。切割室内的切割装置可以对生活污 水中的大颗粒固体物质进行再一次切割粉碎，处理后的大颗粒固体物质经过垃 圾收集网兜被顺利收集，而处理后的生活污水经污水出管进入油脂收集箱再进 行油脂分离。缓冲装置内含有多片缓冲片，各缓冲片沿着缓冲槽纵向依次排列。 对流入的高流速水进行减速，消除了水的动能，加快了生活污水在油脂收集室 的重力分离。浮油收集装置上设有两个收集球，对漂浮在水上的油脂进行收集， 收集后的油脂经油脂收集管进入浮油收集器。利用浮力的原理，浮球在控制升 降杆上上下滑动，这样就可以控制浮油收集器，更精确地对浮油进行收集。收 集后的油脂经第一油脂出管进入油脂加热箱进行加热处理，最终达到油水分离 的效果。
进一步，缓冲槽的上方设有上挡片，缓冲槽的下方设有下档片。
进一步，切割装置包括切割平台，切割平台上设有第一切割刀片和第二切 割刀片。第一切割刀片和第二切割刀片共同作用可以提高工作效率，使切割更 彻底。
进一步，控制升降杆上设有第一触点、第二触点和第三触点，第一触点位 于控制升降杆的上端，第二触点位于控制升降杆的中间，第三触点位于控制升 降杆的下端。第一触点为浮球可以运动到的最高位置，如果浮球超过第一触点， 污水可能会与缓冲装置相接触，对污水出管造成堵塞。第二触点为最佳工作触 点，浮球运动到第二触点附近，此时对油脂进行收集，速度最快，效率最高。 第三触点为浮球可以运动到的最低位置，此时表示油脂收集室没有生活污水。
进一步，粉碎轴上设有粉碎刀片。
进一步，油脂加热箱的左端连接有第二油脂出管，第二油脂出管连接油脂 收集容器，油脂加热箱的右端连接有第一出水管，第一出水管连接有污水收集 箱。通过油脂加热箱，油脂经过第二油脂出管进入油脂收集容器，使油脂得到 收集，而剩余的水经过第一出水管顺利排到污水收集箱。
进一步，油脂收集室连接有第二出水管，第二出水管连接污水收集箱。油 脂收集室下面的水通过第二出水管，顺利排到污水收集箱。
由于采用上述技术方案，具有以下有益效果：
本实用新型为一种用于厨房的生活污水处理装置，该污水处理装置结构简 单，处理效率高，可靠性好，很好地解决了厨房生活污水的处理问题。粉碎轴 可以对进入垃圾收集箱的生活污水先进行粉碎处理。切割室内的切割装置可以 对生活污水中的大颗粒固体物质进行再一次切割粉碎，处理后的大颗粒固体物 质经过垃圾收集网兜被顺利收集，而处理后的生活污水经污水出管进入油脂收 集箱再进行油脂分离。缓冲装置内含有多片缓冲片，各缓冲片沿着缓冲槽纵向 依次排列。对流入的高流速水进行减速，消除了水的动能，加快了生活污水在 油脂收集室的重力分离。浮油收集装置上设有两个收集球，对漂浮在水上的油 脂进行收集，收集后的油脂经油脂收集管进入浮油收集器。利用浮力的原理， 浮球在控制升降杆上上下滑动，这样就可以控制浮油收集器，更精确地对浮油 进行收集。收集后的油脂经第一油脂出管进入油脂加热箱进行加热处理，最终 达到油水分离的效果。控制升降杆上设有三个触点，第一触点为浮球可以运动 到的最高位置，如果浮球超过第一触点，污水可能会与缓冲装置相接触，对污 水出管造成堵塞。第二触点为最佳工作触点，浮球运动到第二触点附近，此时 对油脂进行收集，速度最快，效率最高。第三触点为浮球可以运动到的最低位 置，此时表示油脂收集室没有生活污水。
