申请日2014.11.28
公开(公告)日2015.06.10
IPC分类号C12M1/107; B08B1/00; B01D53/52; B01D53/78; B08B5/04
摘要
本实用新型公开了一种用于生活污水净化沼气池的清理装置，清理装置包括机体、净化储罐、集风罩和硫化氢吸收装置，集风罩包括固定风罩和移动风罩，移动风罩通过锁扣机构连接固定风罩，集风罩内设置有清理机构，清理机构包括固定板和衔接台，机体上设置有显示窗口，机体的内部设置有第一电机和变速器，净化储罐内设置有沼渣处理池和硫化氢处理池，沼渣处理池通过吸气管连接清理机构，硫化氢处理池内设置有溢流板，硫化氢吸收装置的内部设置有第二电机，硫化氢吸收装置的端部设置有硫化氢浓度感应器。本实用新型结构简单，实用性强，不仅提高了沼渣的清理效率，而且可以对沼气池内的硫化氢气体进行检测和吸收，提高了工作时的安全性。
权利要求书
1.一种用于生活污水净化沼气池的清理装置，其特征在于：所述清理装置包 括机体、净化储罐、集风罩和硫化氢吸收装置，所述集风罩上设置有定位 台，所述定位台通过连接杆固定连接在所述机体的前端，所述连接杆上设 置有定位块，所述定位块的下方设置有夹扣，所述集风罩包括固定风罩和 移动风罩，所述移动风罩通过锁扣机构连接所述固定风罩，所述集风罩内 设置有清理机构，所述清理机构包括固定板和衔接台，所述衔接台固定连 接在所述固定板的一侧，所述固定板的另一侧设置有钢丝刷，相邻所述钢 丝刷之间设置有第一吸孔，所述衔接台内设置有集风腔和限位孔，所述第 一吸孔连通所述集风腔，所述机体的后端设置有散热罩，所述机体上设置 有显示窗口，所述机体的内部设置有第一电机和变速器，所述第一电机通 过第一传动轴连接所述变速器，所述变速器通过第二传动轴连接所述清理 机构，所述第二传动轴与所述限位孔相匹配，所述变速器上设置有转盘， 所述转盘上固定连接有把手;所述净化储罐通过连接柱固定连接所述机体， 所述净化储罐内设置有沼渣处理池和硫化氢处理池，所述硫化氢处理池位 于所述沼渣处理池的下方，所述沼渣处理池与所述硫化氢处理池之间设置 有分隔板，所述沼渣处理池内设置有导流板，所述沼渣处理池通过吸气管 连接所述清理机构，所述吸气管上设置有引风机，所述沼渣处理池的顶部 设置有出气管，所述沼渣处理池的底部侧面上设置有排污口，所述硫化氢 处理池内设置有溢流板，相邻两个所述溢流板呈上下交错排列，所述硫化 氢处理池上设置有稳压管，所述硫化氢吸收装置通过软管连接所述硫化氢 处理池，所述软管与所述夹扣相匹配，所述硫化氢吸收装置上均匀分布有 第二吸孔，所述硫化氢吸收装置的内部设置有第二电机，所述第二电机上 设置有转轴，所述转轴上固定连接有桨叶，所述硫化氢吸收装置的端部设 置有硫化氢浓度感应器。
2.根据权利要求1所述的一种用于生活污水净化沼气池的清理装置，其特征 在于：所述机体的底面上设置有支撑腿，所述支撑腿的底端设置有滑轮。
3.根据权利要求1所述的一种用于生活污水净化沼气池的清理装置，其特征 在于：所述机体的顶面上设置有提环和照明灯，所述照明灯位于所述提环 的前端。
4.根据权利要求1所述的一种用于生活污水净化沼气池的清理装置，其特征 在于：所述散热罩内设置有散热片和风扇，所述风扇连接所述第一电机。
5.根据权利要求1所述的一种用于生活污水净化沼气池的清理装置，其特征 在于：所述锁扣机构包括限位柱和扣板，所述限位柱固定连接在所述固定 风罩上，所述扣板通过固定杆固定连接在所述移动风罩上。
6.根据权利要求1所述的一种用于生活污水净化沼气池的清理装置，其特征 在于：所述沼渣处理池内装有清水，所述清水的体积为所述沼渣处理池容 积的2/3。
7.根据权利要求1所述的一种用于生活污水净化沼气池的清理装置，其特征 在于：所述硫化氢处理池内装有氢氧化钠溶液，所述氢氧化钠溶液的体积 为所述硫化氢处理池容积的2/3。
说明书
一种用于生活污水净化沼气池的清理装置
技术领域
本实用新型涉及一种用于生活污水净化沼气池的清理装置。
背景技术
生活污水净化沼气池的清理是一项重要的工作，沼气池清理的好坏直接影 响着沼气池的工作效率和使用寿命。
现有技术中沼气池的清理通常是先将发酵池顶盖打开充分通气，人员进入 沼气池前先将鸡鸭等小动物投入到池内，如果小动物的生命没有影响，方可进 入清渣，同时在清渣过程中边清理，边在池内吊小动物以提高安全性。
现有技术中的清理方式不仅存在很大的安全隐患，而且对沼气池的清理效 果不好，大大提高了操作者的劳动强度，降低了清理效率。
实用新型内容
本实用新型目的在于针对现有技术所存在的不足而提供一种用于生活污水 净化沼气池的清理装置的技术方案，将沼渣清理机构、硫化氢检测和吸收装置 集于一体的设计，不仅提高了沼渣的清理效率，而且可以对沼气池内的硫化氢 气体进行检测和吸收，提高了工作时的安全性，起到预防和处理的作用，清理 后的沼渣屑存储在沼渣处理池中统一排出，集风罩的设计有效防止在清理沼渣 的过程中沼渣屑乱飞现象的发生，变速器的转速、硫化氢气体的浓度、第一电 机的转速和第二电机的转速均可通过显示窗口进行显示，方便操作者通过数据 调整工作状态，降低了操作者的劳动强度。
为了解决上述技术问题，本实用新型采用如下技术方案：

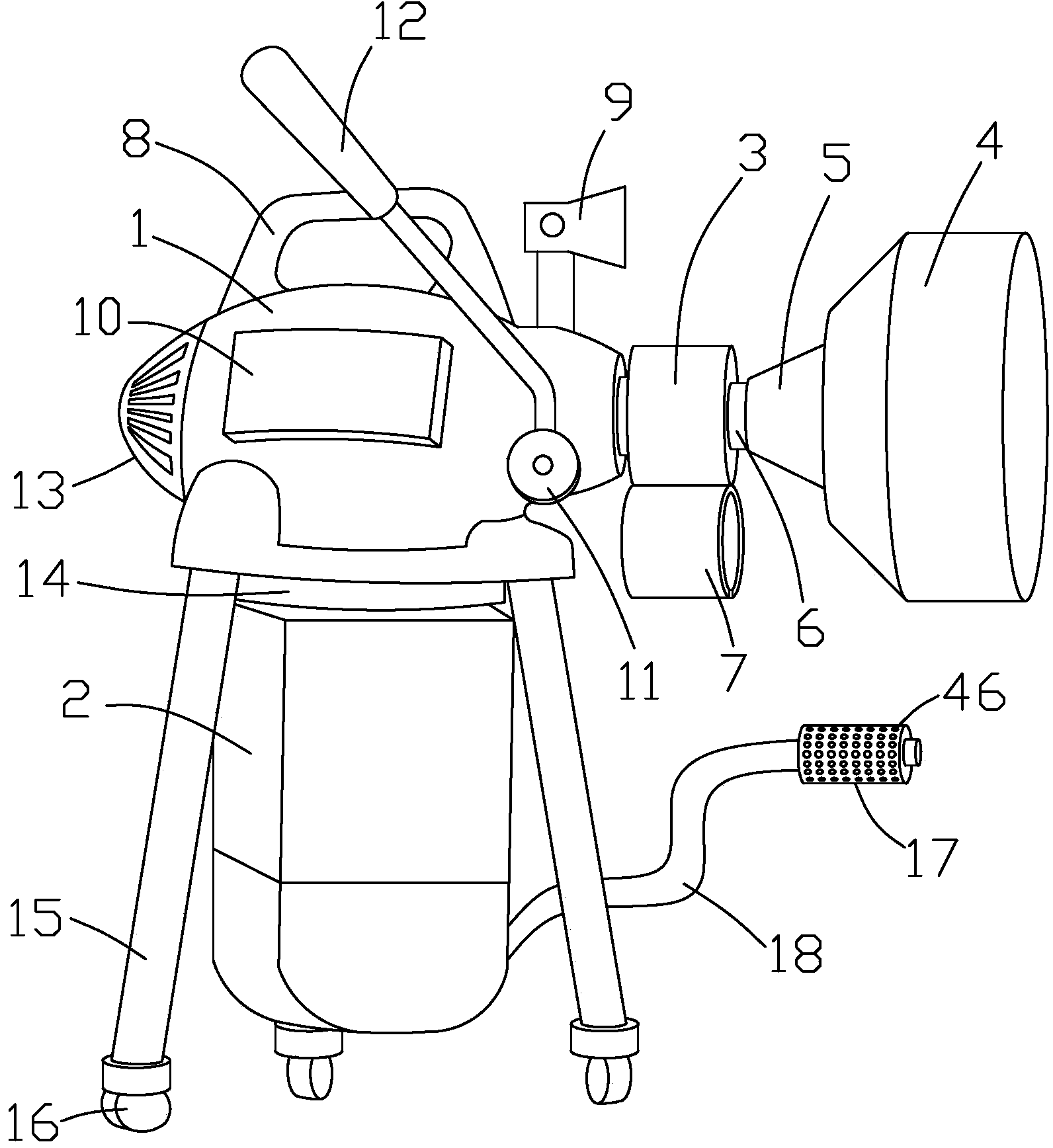

一种用于生活污水净化沼气池的清理装置，其特征在于：清理装置包括机 体、净化储罐、集风罩和硫化氢吸收装置，集风罩上设置有定位台，定位台通 过连接杆固定连接在机体的前端，连接杆上设置有定位块，定位块的下方设置 有夹扣，集风罩包括固定风罩和移动风罩，移动风罩通过锁扣机构连接固定风 罩，集风罩内设置有清理机构，清理机构包括固定板和衔接台，衔接台固定连 接在固定板的一侧，固定板的另一侧设置有钢丝刷，相邻钢丝刷之间设置有第 一吸孔，衔接台内设置有集风腔和限位孔，第一吸孔连通集风腔，机体的后端 设置有散热罩，机体上设置有显示窗口，机体的内部设置有第一电机和变速器， 第一电机通过第一传动轴连接变速器，变速器通过第二传动轴连接清理机构， 第二传动轴与限位孔相匹配，变速器上设置有转盘，转盘上固定连接有把手; 净化储罐通过连接柱固定连接机体，净化储罐内设置有沼渣处理池和硫化氢处 理池，硫化氢处理池位于沼渣处理池的下方，沼渣处理池与硫化氢处理池之间 设置有分隔板，沼渣处理池内设置有导流板，沼渣处理池通过吸气管连接清理 机构，吸气管上设置有引风机，沼渣处理池的顶部设置有出气管，沼渣处理池 的底部侧面上设置有排污口，硫化氢处理池内设置有溢流板，相邻两个溢流板 呈上下交错排列，硫化氢处理池上设置有稳压管，硫化氢吸收装置通过软管连 接硫化氢处理池，软管与夹扣相匹配，硫化氢吸收装置上均匀分布有第二吸孔， 硫化氢吸收装置的内部设置有第二电机，第二电机上设置有转轴，转轴上固定 连接有桨叶，硫化氢吸收装置的端部设置有硫化氢浓度感应器;由于沼气池里 产生的硫化氢是有毒气体，在清理沼气池时极易造成窒息的事故，硫化氢吸收 装置上的硫化氢浓度感应器可以检测沼气池内硫化氢的浓度，并通过显示窗口 进行显示，同时在进行清理工作时可以边清理边吸收硫化氢气体，降低其浓度， 为清理工作提供安全的环境，硫化氢气体通过软管进入硫化氢处理池后可以进 行吸收，提高了工作时的安全性，集风罩内的清理机构可以对粘结在沼气池内 壁上的沼渣进行搅碎，并通过引风机将沼渣吸入到沼气处理池中进行储存，同 时根据沼渣的堆积厚度调节把手，使变速器输出的功率适合清理，提高了沼气 池清理的效率，又降低了清理装置的能耗，变速器的转速、硫化氢气体的浓度、 第一电机的转速和第二电机的转速均可通过显示窗口进行显示，方便操作者通 过数据调整工作状态，降低了操作者的劳动强度，集风罩的设计有效防止在清 理沼渣的过程中沼渣屑乱飞现象的发生，提高了操作时的安全性。
进一步，机体的底面上设置有支撑腿，支撑腿的底端设置有滑轮，滑轮的 设计可以使清理装置的移动更方便灵活，便于操作者使用。
进一步，机体的顶面上设置有提环和照明灯，照明灯位于提环的前端，提 环可以方便操作者携带和工作，同时照明灯可以对沼气池进行照明，提高沼气 池清理的效率。
进一步，散热罩内设置有散热片和风扇，风扇连接第一电机，可以使机体 内产生的热量快速排出，防止因温度过高而损坏零部件，延长了清理装置的使 用寿命。
进一步，锁扣机构包括限位柱和扣板，限位柱固定连接在固定风罩上，扣 板通过固定杆固定连接在移动风罩上，锁扣机构可以根据沼渣的厚度进行调节， 防止造成堵塞。
进一步，沼渣处理池内装有清水，清水的体积为沼渣处理池容积的2/3，清 水可以有效将沼渣屑进行溶解，防止沼渣屑通过出气管排出，进而影响工作环 境。
进一步，硫化氢处理池内装有氢氧化钠溶液，氢氧化钠溶液的体积为硫化 氢处理池容积的2/3，氢氧化钠溶液可以有效地对硫化氢气体进行吸收，防止由 于其浓度过高而造成操作者窒息现象的发生。
本实用新型由于采用了上述技术方案，具有以下有益效果：
1、由于沼气池里产生的硫化氢是有毒气体，在清理沼气池时极易造成窒息 的事故，硫化氢吸收装置上的硫化氢浓度感应器可以检测沼气池内硫化氢的浓 度，并通过显示窗口进行显示，同时在进行清理工作时可以边清理边吸收硫化 氢气体，降低其浓度，为清理工作提供安全的环境;
2、集风罩内的清理机构可以对粘结在沼气池内壁上的沼渣进行搅碎，并通 过引风机将沼渣吸入到沼气处理池中进行储存，同时根据沼渣的堆积厚度调节 把手，使变速器输出的功率适合清理，提高了沼气池清理的效率，又降低了清 理装置的能耗;
3、变速器的转速、硫化氢气体的浓度、第一电机的转速和第二电机的转速 均可通过显示窗口进行显示，方便操作者通过数据调整工作状态，降低了操作 者的劳动强度;
4、集风罩的设计有效防止在清理沼渣的过程中沼渣屑乱飞现象的发生，提 高了操作时的安全性。
本实用新型结构简单，实用性强，不仅提高了沼渣的清理效率，而且可以 对沼气池内的硫化氢气体进行检测和吸收，提高了工作时的安全性。
