申请日2014.12.25
公开(公告)日2015.06.17
IPC分类号E03C1/12; B01D24/46; B01D24/12
摘要
本实用新型涉及一种智能控制生活废水自冲洗过滤结构，它包括轻污水管道和重污水管道，通过采用阀体和滤芯对轻污水进行过滤，通过电磁阀A、电磁阀B、电磁阀C、电磁阀D、控制终端对各个管道进行控制，实现了自动通断，储水器内设置有电阻棒和浮标，通过转换器测定储水器的储水容量，在储水器和阀体之间设置双向泵和联动阀，存储清水及冲洗阀体效率高，清水管道伸入到阀体内部，清水管道设置过滤网，避免了污物回流和冲洗过程中污物堵塞管道;本实用新型适用于生活废水的过滤，具有结构简单、成本低、安装简便、自动控制、维护方便、过滤效果好的优点。

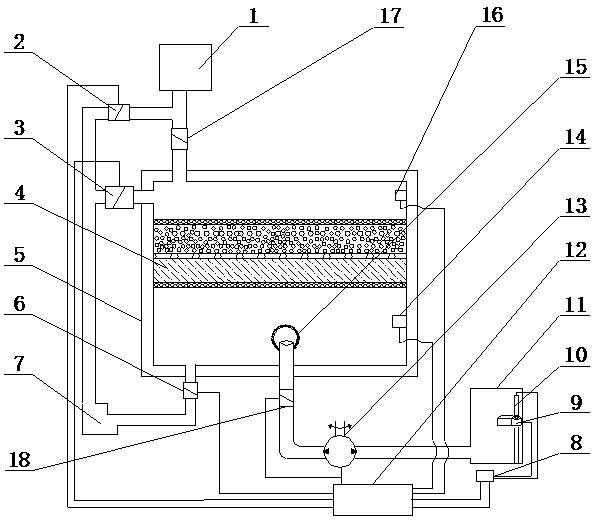

摘要附图
权利要求书
1.一种智能控制生活废水自冲洗过滤结构，它包括轻污水管道和重污水管道，其特征在于：所述的轻污水管道连通有阀体和重污水管道，轻污水管道和阀体之间设置有电磁阀D，轻污水管道和重污水管道之间设置有电磁阀A;所述的重污水管道连通有轻污水管道和阀体;所述的阀体的中心设置有滤芯，阀体的顶端连通有轻污水管道，阀体的侧壁连通有重污水管道，阀体的底面连通有重污水管道，阀体的侧壁和重污水管道之间设置有电磁阀B，阀体的底面和重污水管道之间设置有电磁阀C，阀体的内侧壁设置有传感器A和传感器B，阀体的底面中心设置有清水管;所述的传感器B设置在滤芯的上方，传感器B为压力传感器;所述的传感器A设置在滤芯的下方，传感器A为压力传感器;所述的清水管伸入到阀体内部，清水管末端设置有滤网，清水管依次连通有双向泵、储水器;所述的储水器的内部设置有电阻棒、浮标;所述的电阻棒上环绕有浮动的浮标，电阻棒电连接有转换器，电阻棒、浮标、转换器依次串联电连接;所述的电磁阀A、电磁阀B、电磁阀C、电磁阀D、传感器A、传感器B、转换器、双向泵均电连接有控制终端;所述的双向泵连接有联动阀。
2.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的滤网为无毒塑料网或不锈钢网。
3.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的传感器A为防水型压力传感器。
4.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的传感器B为防水型压力传感器。
5.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的滤网内设置有支撑架。
6.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的控制终端连接有交流电网。
7.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的滤芯的内部设置有若干滤网层和若干滤料层，滤芯设置为由上至下进行单向过滤结构和由下至上的单向冲洗结构，滤芯的内部由滤网层和滤料层分层组成。
8.根据权利要求1所述的一种智能控制生活废水自冲洗过滤结构，其特征在于：所述的清水管道伸入阀体内部的长度大于30毫米。
说明书
一种智能控制生活废水自冲洗过滤结构
技术领域
本实用新型属于生活废水过滤技术领域，具体涉及一种智能控制生活废水自冲洗过滤结构。
背景技术
目前在水资源回收利用方面，针对家庭用水的回收技术应用方面，在洗衣水、洗澡水等轻质污水回收方面应用技术少，这是由于过滤的成本高，过滤装置清洗麻烦，过滤装置的洁净情况无法得到保证，各个管道的开关调整也不便于管理，因此急需一种智能控制生活废水自冲洗过滤结构。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、成本低、安装简便、自动控制、维护方便、过滤效果好的智能控制生活废水自冲洗过滤结构。
本实用新型的目的是这样实现的：一种智能控制生活废水自冲洗过滤结构，它包括轻污水管道和重污水管道，所述的轻污水管道连通有阀体和重污水管道，轻污水管道和阀体之间设置有电磁阀D，轻污水管道和重污水管道之间设置有电磁阀A;所述的重污水管道连通有轻污水管道和阀体;所述的阀体的中心设置有滤芯，阀体的顶端连通有轻污水管道，阀体的侧壁连通有重污水管道，阀体的底面连通有重污水管道，阀体的侧壁和重污水管道之间设置有电磁阀B，阀体的底面和重污水管道之间设置有电磁阀C，阀体的内侧壁设置有传感器A和传感器B，阀体的底面设置有清水管;所述的传感器B设置在滤芯的上方，传感器B为压力传感器;所述的传感器A设置在滤芯的下方，传感器A为压力传感器;所述的清水管伸入到阀体内部，清水管末端设置有滤网，清水管依次连通有双向泵、储水器;所述的储水器的内部设置有电阻棒、浮标;所述的电阻棒上环绕有浮动的浮标，电阻棒电连接有转换器，电阻棒、浮标、转换器依次串联电连接;所述的电磁阀A、电磁阀B、电磁阀C、电磁阀D、传感器A、传感器B、转换器、双向泵均电连接有控制终端;所述的双向泵连接有联动阀。
所述的滤网为无毒塑料网或不锈钢网。
所述的传感器A为防水型压力传感器。
所述的传感器B为防水型压力传感器。
所述的滤网内设置有支撑架。
所述的控制终端连接有交流电网。
所述的滤芯的内部设置有若干滤网层和若干滤料层，滤芯设置为由上至下进行单向过滤结构和由下至上的单向冲洗结构，滤芯的内部由滤网层和滤料层分层组成。
所述的清水管道伸入阀体内部的长度大于30毫米。
本实用新型的有益效果：本实用新型通过采用轻污水管道、电磁阀A、电磁阀B、滤芯、阀体、电磁阀C、重污水管道、转换器、浮标、电阻棒、储水器、控制终端、双向泵、传感器A、滤网、传感器B、电磁阀D、联动阀组成一种智能控制生活废水自冲洗过滤结构，具有自动控制、过滤效果好、储水量自动调节、滤芯免更换的优点;本实用新型设置的阀体内设置有可冲洗的单向滤芯，采用压力水进行冲洗去污，具有工作稳定、性能可靠、冲洗便捷、寿命长的优点;本实用新型设置的储水器内设置有液面指示装置，设置有电阻棒和浮标，通过转换器可以实现储水器内的储水量指示，具有实时、可视化的优点;本实用新型设置的控制终端电连接有传感器A和传感器B，通过设置压力差，检测滤芯的工作状态，滤芯在过滤过程和冲洗过程中，传感器A的压力大于传感器B，若传感器A 的压力小于传感器B的压力时，可以确认滤芯需要进行维护，具有实时监测、可调节的优点;本实用新型的清水管末端高出阀体底面，避免冲洗中或过滤中的沉淀物堵塞管道，清水管末端设置滤网，避免冲洗过程中堵塞管道;总的本实用新型具有结构简单、成本低、安装简便、自动控制、维护方便、过滤效果好的优点。
