申请日2015.01.17
公开(公告)日2015.06.17
IPC分类号C02F9/14
摘要
本实用新型涉及一种双级污水处理设备，包括处理筒体，处理筒体内部分成初级处理槽和再级处理槽，初级处理槽和再级处理槽之间通过顶部的过水通道连接，初级处理槽上设有入水口，入水口连接入水通道顶端，初级处理槽内部设有初级过滤装置和水解酸化池，初级过滤装置设于水解酸化池底部，入水通道底端设于初级过滤装置下端，初级处理槽底部设于沉淀槽，沉淀槽底部设有排污口，再级处理槽内部设有吸附层和消毒层，吸附层设于消毒层上部，吸附层位于过水通道下侧，再级处理槽一侧设有出水口，再级处理槽底部设于储水腔体。本实用新型与现有技术相比具有下列优点：达到处理效果稳定，满足设计要求，运行管理方便，处理效果高，投资运行费用省，满足所需的各种要求。
权利要求书
1.一种双级污水处理设备，包括处理筒体，其特征在于：所述处理 筒体内部分成初级处理槽和再级处理槽，所述初级处理槽和再级处 理槽之间通过顶部的过水通道连接，所述初级处理槽上设有入水口， 所述入水口连接入水通道顶端，所述初级处理槽内部设有初级过滤 装置和水解酸化池，所述初级过滤装置设于水解酸化池底部，所述 入水通道底端设于初级过滤装置下端，所述初级处理槽底部设于沉 淀槽，所述沉淀槽底部设有排污口，所述再级处理槽内部设有吸附 层和消毒层，所述吸附层设于消毒层上部，所述吸附层位于过水通 道下侧，所述再级处理槽一侧设有出水口，所述再级处理槽底部设 于储水腔体。
2.根据权利要求1所述的一种双级污水处理设备，其特征在于：所 述出水口包括上出水口和下出水口，所述上出水口设于吸附层和消 毒层之间，所述下出水口设于消毒层下侧。
3.根据权利要求1所述的一种双级污水处理设备，其特征在于：所 述初级处理槽顶部设有反冲洗口。
4.根据权利要求1所述的一种双级污水处理设备，其特征在于：所 述储水腔体一侧设有冲洗管。
5.根据权利要求1所述的一种双级污水处理设备，其特征在于：所 述初级过滤装置包括多组斜放置的斜板，所述吸附层为活性炭吸附层 或电离子吸附层，所述消毒层为超声波消毒层或紫外线消毒层。
说明书
一种双级污水处理设备
技术领域
本实用新型涉及一种双级污水处理设备，属于污水处理设备技 术领域。
背景技术
从污染源排出的污水，因含污染物总量或浓度较高，达不到排 放标准要求或不适应环境容量要求，从而降低水环境质量和功能目 标时，必需经过人工强化处理的场所。有时为了回收循环利用废水 资源，需要提高处理后出水水质时则需建设污水回用或循环利用污 水处理设备。现有技术中的污水处理设备主要包括各种物理法、化 学法和生物法。而现有技术中的污水处理设备在各方面都打不到所 需要求，运行管理不方便，投入成本高。
因此，应该提供一种新的技术方案解决上述问题。
发明内容
本实用新型提供一种双级污水处理设备。
为达到上述目的，本实用新型采用的技术方案是：

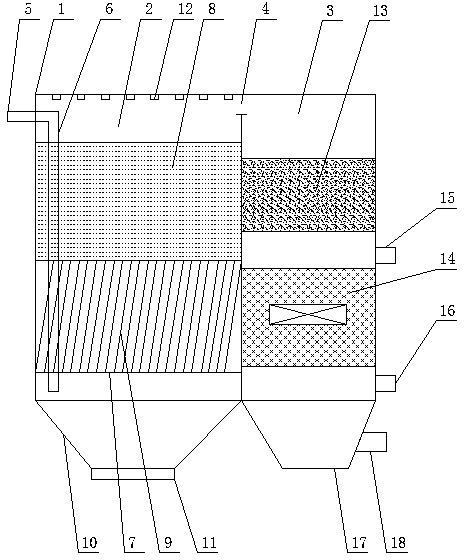

一种双级污水处理设备，包括处理筒体，处理筒体内部分成初 级处理槽和再级处理槽，初级处理槽和再级处理槽之间通过顶部的 过水通道连接，初级处理槽上设有入水口，入水口连接入水通道顶 端，初级处理槽内部设有初级过滤装置和水解酸化池，初级过滤装 置设于水解酸化池底部，入水通道底端设于初级过滤装置下端，初 级处理槽底部设于沉淀槽，沉淀槽底部设有排污口，再级处理槽内 部设有吸附层和消毒层，吸附层设于消毒层上部，吸附层位于过水 通道下侧，再级处理槽一侧设有出水口，再级处理槽底部设于储水 腔体。
上述技术方案的有关内容解释如下：
上述技术方案中，出水口包括上出水口和下出水口，上出水口 设于吸附层和消毒层之间，下出水口设于消毒层下侧。
进一步的技术方案，初级处理槽顶部设有反冲洗口。
优选的，储水腔体一侧设有冲洗管。
优选的，初级过滤装置包括多组斜放置的斜板，吸附层为活性 炭吸附层或电离子吸附层，消毒层为超声波消毒层或紫外线消毒 层。
由于上述技术方案运用，本实用新型与现有技术相比具有下列 优点：
达到处理效果稳定，满足设计要求，运行管理方便，处理效果 高，投资运行费用省，满足所需的各种要求。
