申请日2014.12.25
公开(公告)日2015.07.01
IPC分类号C02F3/28
摘要
本实用新型公开了一种有机废水治理设备，包括内部设置厌氧污泥的塔体，所述塔体底部连通进水管用于通入待治理的有机废水，所述塔体内腔沿竖直方向分为至少两个反应室，每个反应室的顶部均对应设有三相分离器，所述三相分离器通过提升管连接至塔体顶部设置的气液分离器，所述气液分离器连接有回流管至塔体底部，所述塔体内腔最上层设置出水管。本实用新型构造简单、成本低廉、经济性好，通过设置过个内循环实现有机废水的高效治理，同时产生的沼气通过燃烧器进行燃烧，其产生的热量还可以进行热能利用，避免直接排放对环境造成污染。

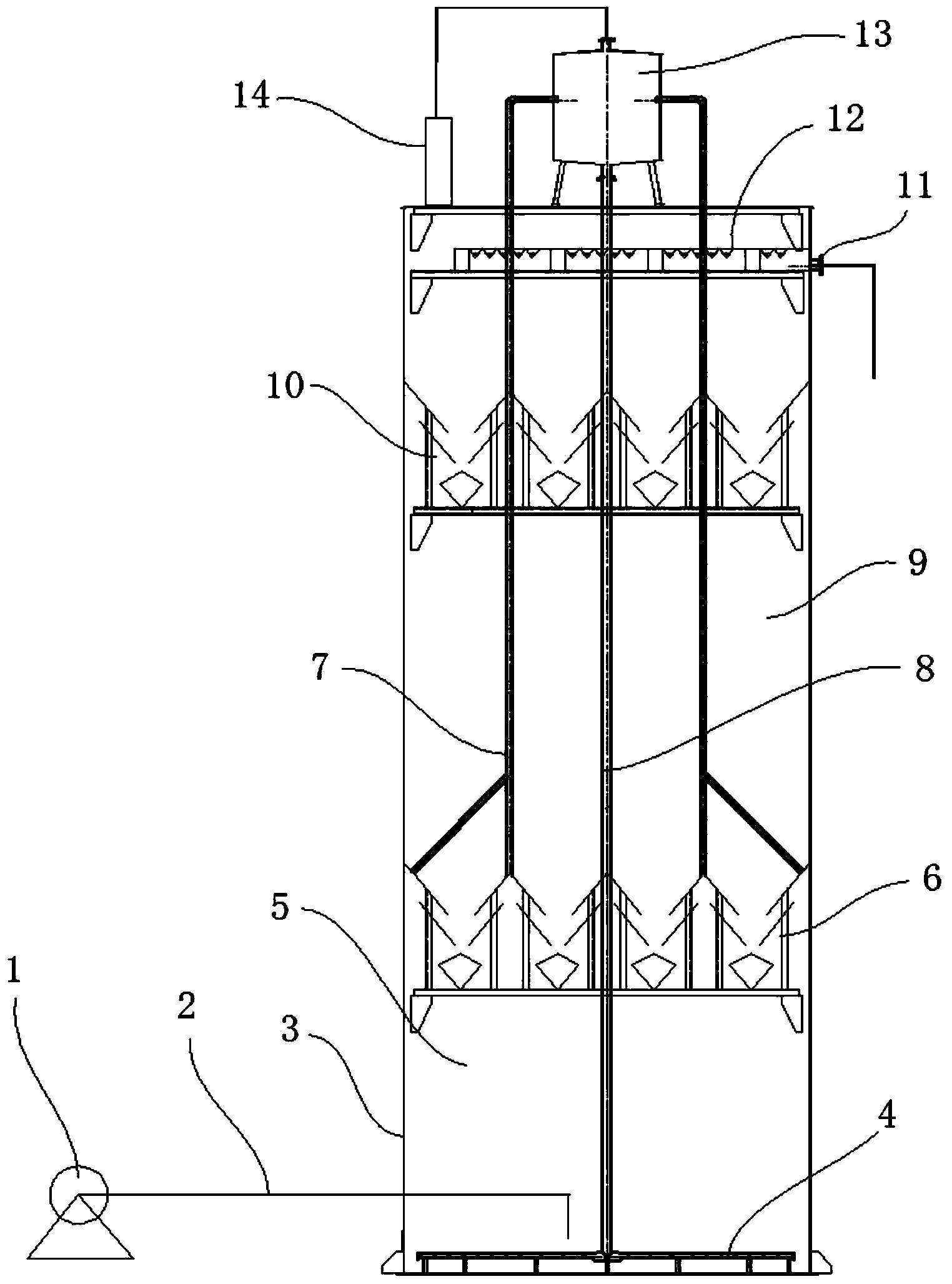

摘要附图
权利要求书
1.一种有机废水治理设备，其特征在于：包括内部设置厌氧污泥的塔体，所 述塔体底部连通进水管用于通入待治理的有机废水，所述塔体内腔沿竖直方向 分为至少两个反应室，每个反应室的顶部均对应设有三相分离器，所述三相分 离器通过提升管连接至塔体顶部设置的气液分离器，所述气液分离器连接有回 流管至塔体底部，所述塔体内腔最上层设置出水管。
2.根据权利要求1所述的一种有机废水治理设备，所述塔体内腔底部设有回 流液布水管与回流管连通。
3.根据权利要求1所述的一种有机废水治理设备，所述塔体内腔顶部设有溢 流堰，所述出水管与溢流堰连通。
4.根据权利要求1所述的一种有机废水治理设备，所述气液分离器通过气路 连接有沼气燃烧器。
5.根据权利要求1-4中任一项所述的一种有机废水治理设备，所述厌氧污泥 采用活性炭颗粒作为载体。
说明书
一种有机废水治理设备
技术领域
本实用新型属于污水治理技术领域，具体涉及一种有机废水的治理设备。
背景技术
随着工业生产过程中废水排放量剧增，尤其是石油、化工、农药、印染、 医药、味精、造纸等行业，工业废水的抗光解、抗生物降解、抗氧化能力增强， 具有毒性强、可生化性差、污染物组分复杂浓度高、含盐量高等特点，严重污 染环境，造成地面水体恶化，对人类健康和生存环境的危害也日益的普遍和严 重。
实际工程当中，我们会经常遇到这些比较难处理的废水，通常处理成本高、 效果差、处理途径有限，这类废水基本表现为“四高”特征，即浓度高、毒性 大、盐份高、色度高，“四高”废水如养殖、染料、造纸、焦化、农药、制药等 工业的有机废水，至今仍缺乏经济而有效的实用处理方法。由于技术和经济原 因，利用传统的废水处理方法，如吸附法、萃取法、蒸馏结晶法、生化法对上 述有机废水的治理难度很大，己经满足不了越来越高的环保要求。
实用新型内容
本实用新型解决的技术问题是：针对目前有机废水治理难度高的问题，提 供一种有机废水治理设备，从净化效率、经济可行性、环境友好性和工业化前 景等方面综合实现有机废水的治理。
本实用新型采用如下技术方案实现：一种有机废水治理设备，包括内部设 置厌氧污泥的塔体，所述塔体底部连通进水管用于通入待治理的有机废水，所 述塔体内腔沿竖直方向分为至少两个反应室，每个反应室的顶部均对应设有三 相分离器，所述三相分离器通过提升管连接至塔体顶部设置的气液分离器，所 述气液分离器连接有回流管至塔体底部，所述塔体内腔最上层设置出水管。
进一步的，所述塔体内腔底部设有回流液布水管与回流管连通。
进一步的，所述塔体内腔顶部设有溢流堰，所述出水管与溢流堰连通。
进一步的，所述气液分离器通过气路连接有沼气燃烧器。
在本实用新型中，所述厌氧污泥采用活性炭颗粒做为载体。
本实用新型通过设置多个反应室，厌氧污泥在降解污水中的有机物质时产 生的沼气，通过气提作用可将大部分污泥及污水从三相分离器通过提升管送入 气液分离器将沼气分离后，将污水重新回流输送至反应室内进行治理，在塔体 内部形成多个内循环，实现有机废水的高效治理，同时产生的沼气通过燃烧器 进行燃烧，其产生的热量还可以进行热能利用，避免直接排放对环境造成污染。
本实用新型内部多采用现有的器件，如三相分离器、气液分离器等，其构 造简单、成本低廉、经济性好，结合其产生的有机废水净化的高效率和环境友 好性，在有机废水治理领域具有良好的工业前景。
