申请日2015.02.06
公开(公告)日2015.08.12
IPC分类号C05F7/00; C02F11/12
摘要
本实用新型提供的微型城市化粪池粪便污泥资源化消纳站，包括与抽粪车相连的固液分离机，与固液分离机相连的污泥沉淀池，与污泥沉淀池相连的污泥浓缩池，与污泥浓缩池相连的污泥缓冲池，与污泥缓冲池相连的叠螺压滤机，与叠螺压滤机相连的污水处理器和脱水浆渣有机堆肥设备。本实用新型通过对城市化粪池粪便的处理，将液态和固态分离，并且将液态水进行污水处理后，将水进行循环利用，而固态则进行有机堆肥，提高粪便的利用率并且不污染环境。
权利要求书
1.微型城市化粪池粪便污泥资源化消纳站，其特征在于：包括与抽粪车相连的固液分离机(3)，与固液分离机(3)相连的污泥沉淀池(6)，与污泥沉淀池(6)相连的污泥浓缩池(9)，与污泥浓缩池(9)相连的污泥缓冲池(12)，与污泥缓冲池(12)相连的叠螺压滤机(13)，与叠螺压滤机(13)相连的污水净化装置(19)和脱水浆渣有机堆肥设备(16)。
2.根据权利要求1所述的微型城市化粪池粪便污泥资源化消纳站，其特征在于：所述固液分离机(3)内部有过滤网层(2)，外部设置有传动齿轮(5)，传动齿轮(5)上连接驱动电机(4)。
3.根据权利要求1所述的微型城市化粪池粪便污泥资源化消纳站，其特征在于：所述污泥沉淀池(6)和污泥浓缩池(9)之间的管道上设置污水提升泵(7)，所述污水提升泵(7)的进水口连通污泥沉淀池(6)，出水口连通污泥浓缩池(9)，所述污泥沉淀池(9)上方设置有上清液排放口(10)，所述污泥沉淀池(9)与污泥缓冲池(12)之间的排污管道上设置有污泥排出泵(11)，所述污泥排出泵(11)的进泥口连通污泥沉淀池(9)，出泥口连通污泥缓冲池(12)。
4.根据权利要求1所述的微型城市化粪池粪便污泥资源化消纳站，其特征在于：所述污泥缓冲池(12)将污泥送入叠螺压滤机(13)，叠螺压滤机(13)内部具有与叠螺转轴(14)相连的螺旋杆叠螺片(15)。
5.根据权利要求1所述的微型城市化粪池粪便污泥资源化消纳站，其特征在于：所述叠螺压滤机(13)通过出水口(17)与污水处理器(18)相连。
说明书
微型城市化粪池粪便污泥资源化消纳站
技术领域
本实用新型涉及一种环保设备，尤其涉及一种微型城市化粪池粪便污泥资源化消纳站。
背景技术
城市人口的增多使得人体排泄物的处理问题日益严峻，目前通常采用的处理方法是堆肥法或者建成大型粪便消纳站，堆肥法易滋生细菌，并对环境造成污染，和资源的浪费。传统的大型粪便消纳站，远离城区，运输不方便，消纳成本过高，不适应市场需求。
实用新型内容
本实用新型要解决的技术问题在于提供一种微型城市化粪池粪便污泥资源化消纳站，以解决现有技术存在的环境污染与资源浪费的问题。
为解决上述技术问题，本实用新型采用以下技术方案：

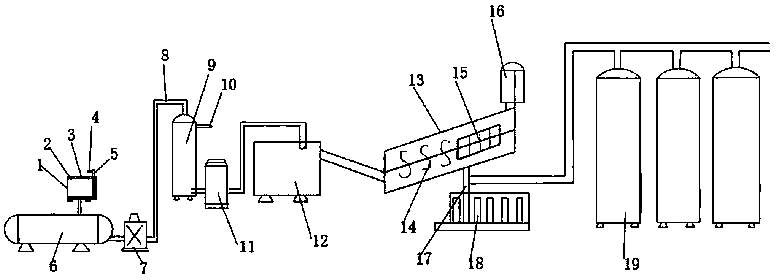

微型城市化粪池粪便污泥资源化消纳站，包括与抽粪车相连的固液分离机3，与固液分离机3相连的污泥沉淀池6，与污泥沉淀池6相连的污泥浓缩池9，与污泥浓缩池9相连的污泥缓冲池12，与污泥缓冲池12相连的叠螺压滤机13，与叠螺压滤机13相连的污水净化装置19和脱水浆渣有机堆肥设备16。
所述固液分离机3内部有过滤网层2，外部设置有传动齿轮5，传动齿轮5上连接驱动电机4。
所述污泥沉淀池6和污泥浓缩池9之间的管道上设置污水提升泵7，所述污水提升泵7的进水口连通污泥沉淀池6，出水口连通污泥浓缩池9，所述污泥沉淀池9上方设置有上清液排放口10，所述污泥沉淀池9与污泥缓冲池12之间的排污管道上设置有污泥排出泵11，所述污泥排出泵11的进泥口连通污泥沉淀池9，出泥口连通污泥缓冲池12。
所述污泥缓冲池12将污泥送入叠螺压滤机13，叠螺压滤机13内部具有与叠螺转轴14相连的螺旋杆叠螺片15。
所述叠螺压滤机13通过出水口17与污水处理器18相连。
本实用新型的有益效果：本实用新型通过对粪便的处理，将液态和固态分离，并且将液态水进行污水处理后，将水进行循环利用，而固态则进行有机堆肥，提高粪便的利用率并且不污染环境。
