申请日2015.02.05
公开(公告)日2015.06.10
IPC分类号E03D1/00; E03D1/30; E03C1/12; E03D5/09; E03D1/33
摘要
本发明是一种生活污水收集处理储存直用装置，主要涉及家用洗衣机排出的污水、洗澡水、卫生间洗手台洗漱水，经过滤处理后可用于冲洗厕所，主要组成部分包括：主水箱，污水收集盘，过滤箱，深水排水阀，浮球阀，控制器。所述主水箱设计呈竖立扁长形;所述污水收集盘设置嵌在卫生间地漏旁;所述过滤箱设置在主水箱内顶部的左侧;所述深水排水阀设置在主水箱内的中心;所述浮球阀设置在主水箱内底部的左侧;所述控制器设置在主水箱外的防水盒内。本发明通过上述组件的构成，达到自动收集，过滤处理，储存，直接冲洗厕所为一体功能的实用节能节水装置，本发明装置能更有效达到节约水资源的目的。
权利要求书
1.本发明是一种生活污水收集处理储存直用装置，可以快速将家用洗衣机 排出的污水，洗澡水，卫生间洗手台洗漱水自动收集，过滤处理，储存，直接 用于冲洗厕所，主要组成部分包括：主水箱，污水收集盘，过滤箱，深水排水 阀，浮球阀，控制器，所述主水箱设计呈竖立扁长形，所述污水收集盘设置嵌 在卫生间地漏旁，所述过滤箱设置在主水箱内顶部的左侧，所述深水排水阀设 置在主水箱内的中心，所述浮球阀设置在主水箱内底部的左侧，所述控制器设 置在主水箱外的防水盒内。
2.如权利要求1所述的一种生活污水收集处理储存直用装置，其特征在于， 所述主水箱占地面积小，长620×宽200×高1050mm，主水箱上设置主水箱盖， 主水箱下设置主水箱底座，主水箱外左下角设置排水管，自来水管，水泵出水 管。
3.如权利要求1所述的一种生活污水收集处理储存直用装置，其特征在于， 所述污水收集盘上面设置过滤网，污水收集盘内的一角设置水泵和电子浮球液 位开关与控制器电联接，水泵出水管与过滤箱上端的导流三通连接。
4.如权利要求1所述的一种生活污水收集处理储存直用装置，其特征在于， 所述过滤箱内设置初效过滤网，石英砂，活性炭，除菌剂，消音导流板，过滤 箱的上端设置导流三通与污水收集盘的水泵出水管连接。
5.如权利要求1所述的一种生活污水收集处理储存直用装置，其特征在于， 所述深水排水阀内设置溢水管，顶部设置开关提手柄，下面设置排水口与蹲便 器连接。
6.如权利要求1所述的一种生活污水收集处理储存直用装置，其特征在于， 所述浮球阀设置一定高度与自来水管连接，在设定的高度线下主水箱内长期有 水。
7.如权利要求1所述的一种生活污水收集处理储存直用装置，其特征在于， 所述控制器与污水收集盘内的水泵和电子浮球液位开关电联接，控制器控制水 泵按预设的程序运行与停止。
说明书
一种生活污水收集处理储存直用装置
技术领域
本发明装置涉及生活污水处理再利用，属于中水处理技术领域。
背景技术
中国淡水资源严重短缺，节水迫在眉睫，市场上没有这类型产品出现。
发明内容
本发明是一种生活污水收集处理储存直用装置，可以快速将家用洗衣机排 出的污水，洗澡水，卫生间洗手台洗漱水自动收集，过滤处理，储存，直接用 于冲洗厕所。
为了解决上述技术问题所采用的技术方案是：主要组成部分包括：主水箱， 污水收集盘，过滤箱，深水排水阀，浮球阀，控制器。
所述主水箱设计呈竖立扁长形;
所述污水收集盘设置嵌在卫生间地漏旁;
所述过滤箱设置在主水箱内顶部的左侧;
所述深水排水阀设置在主水箱内的中心;
所述浮球阀设置在主水箱内底部的左侧;
所述控制器设置在主水箱外的防水盒内。
所述主水箱占地面积小，长620×宽200×高1050mm，主水箱上设置主水箱 盖，主水箱下设置主水箱底座，主水箱外左下角设置排水管，自来水管，水泵 出水管。
所述污水收集盘上面设置过滤网，污水收集盘内的一角设置水泵和电子浮 球液位开关与控制器电联接，水泵出水管与过滤箱上端的导流三通连接。
所述过滤箱内设置初效过滤网，石英砂，活性炭，除菌剂，消音导流板， 过滤箱的上端设置导流三通与污水收集盘的水泵出水管连接。
所述深水排水阀内设置溢水管，顶部设置开关提手柄，下面设置排水口与 蹲便器连接。
所述浮球阀设置一定高度与自来水管连接，在设定的高度线下主水箱内长 期有水。
所述控制器与污水收集盘内的水泵和电子浮球液位开关电联接，控制器控 制水泵按预设的程序运行与停止。

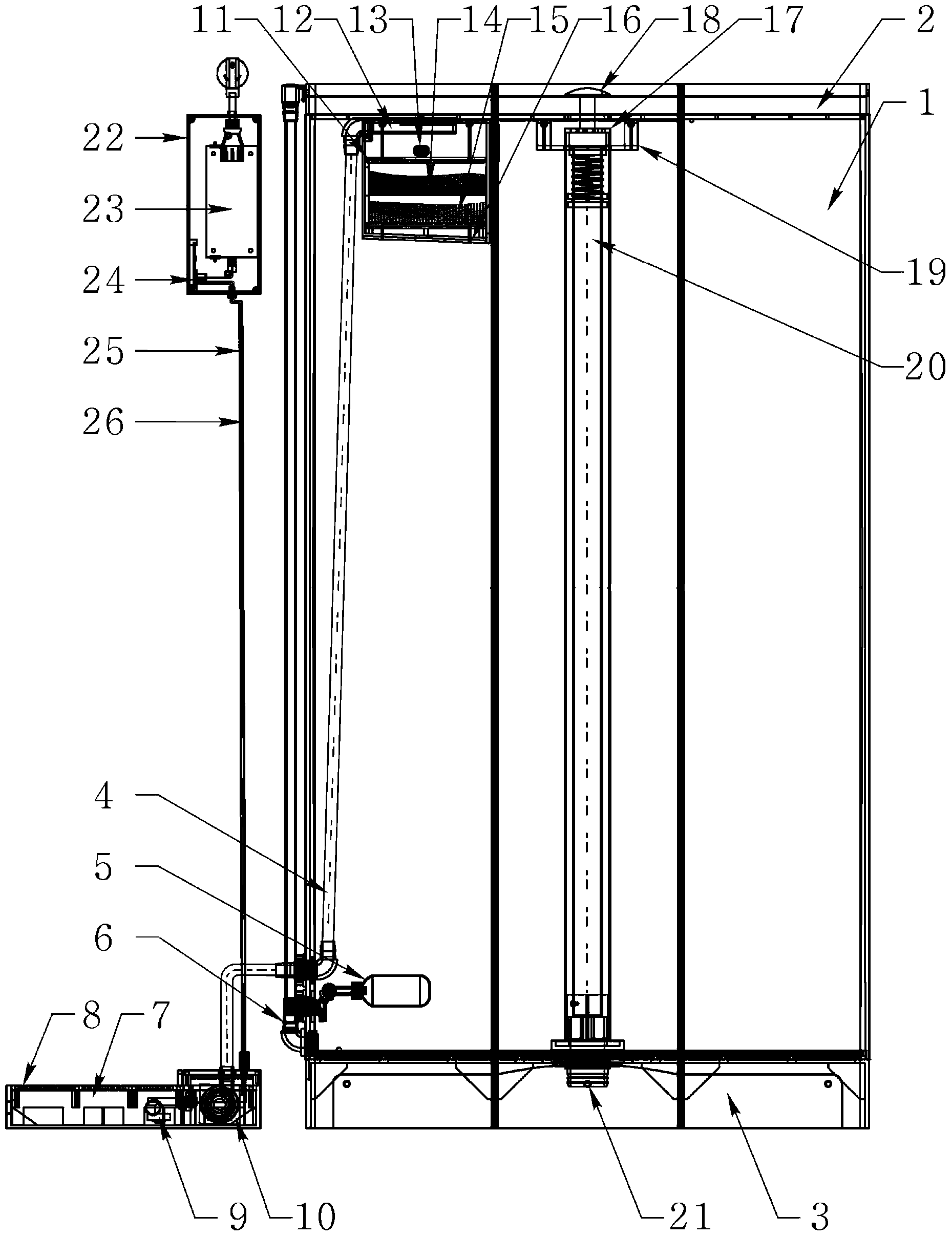

实施本发明实施例，通过所述主水箱外的污水收集盘和主水箱内的过滤箱、 深水排水阀、浮球阀、控制器组件的组成，控制器电连接到污水收集盘内的电 子浮球液位开关和水泵，并控制水泵按预设的程序运行，将收集到的污水经过 滤处理后储存在主水箱内，使用时提起深水排水阀手柄即可冲洗厕所，从而实 现了污水被再次利用，能更有效达到节约水资源的目的。
