申请日2014.12.25
公开(公告)日2015.07.01
IPC分类号B63B29/16
摘要
本实用新型公开了一种生活污水排出装置，包括中转箱本体(2)和控制器(9)，所述中转箱本体(2)的一侧端部设置有用于连接马桶(1)的进水口(4)，所述中转箱本体(2)的内部设置有叶轮(7)、电机(8)及用于向所述控制器(9)传输液位信号的液位开关(5)，所述电机(8)与所述控制器(9)连接，所述叶轮(7)与所述电机(8)的一端连接，所述电机(8)为直流无刷电机，所述中转箱本体(2)的上端部设置有出水口(6)。本实用新型提供的生活污水排出装置，使用直流无刷电机，可使用直流电源工作，通过电机(8)带动叶轮(7)的转动，将污水排到收集容器(3)中，避免船上污水对环境的污染。本实用新型还公开了一种船。

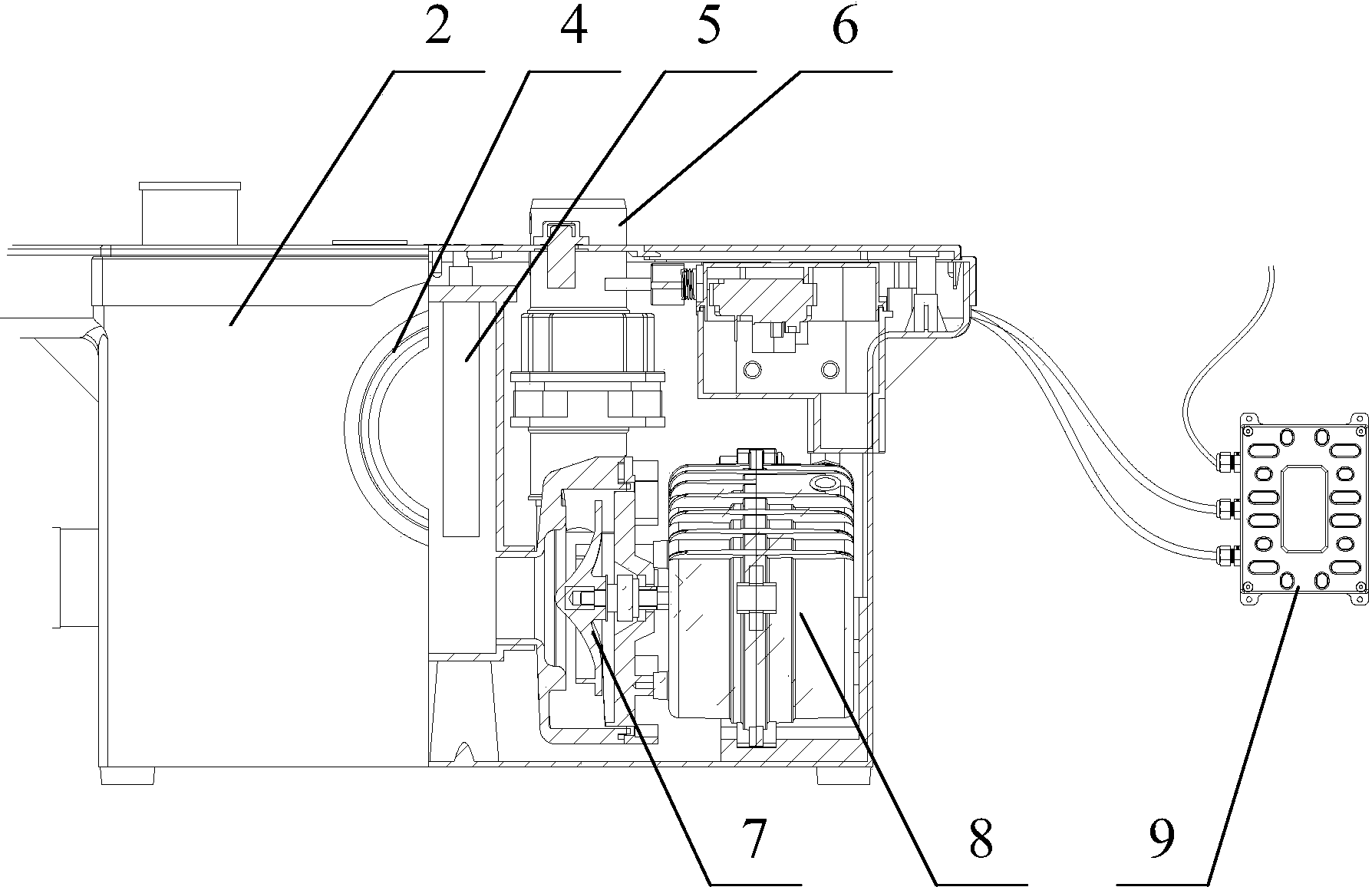

摘要附图
权利要求书
1.一种生活污水排出装置，其特征在于，包括中转箱本体(2) 和控制器(9)，所述中转箱本体(2)的一侧端部设置有用于连接马桶 (1)的进水口(4)，所述中转箱本体(2)的内部设置有叶轮(7)、 电机(8)及用于向所述控制器(9)传输液位信号的液位开关(5)， 所述电机(8)与所述控制器(9)连接，所述叶轮(7)与所述电机(8) 的一端连接，所述电机(8)为直流无刷电机，所述中转箱本体(2) 的上端部设置有用于连接收集容器(3)的出水口(6)。
2.如权利要求1所述的生活污水排出装置，其特征在于，所述 控制器(9)为无霍尔控制器。
3.如权利要求1所述的生活污水排出装置，其特征在于，所述 控制器(9)为有霍尔控制器。
4.如权利要求1所述的生活污水排出装置，其特征在于，所述 电机(8)的供电直流电压为12-72V。
5.如权利要求1所述的生活污水排出装置，其特征在于，所述 电机(8)设置在所述中转箱本体(2)的内部的一端。
6.如权利要求5所述的生活污水排出装置，其特征在于，所述 液位开关(5)设置在所述中转箱本体(2)的内部的中间位置，所述 进水口(4)设置在与所述液位开关(5)相对的位置。
7.如权利要求1所述的生活污水排出装置，其特征在于，所述 控制器(9)设置在所述中转箱本体(2)的外部。
8.一种船，其特征在于，包括权利要求1-7任一项所述的生活污 水排出装置。
说明书
一种船及其生活污水排出装置
技术领域
本实用新型涉及排污技术领域，特别是涉及一种生活污水排出装 置，本实用新型还涉及一种包括上述生活污水排出装置的船。
背景技术
水运具有运输量大及成本低的优点，是一种重要的运输方式，长 期以来，船上生活污水直接排放到河中，造成了严重的水污染，亟需 一种新的船用污水处理装置。
因此，如何避免船上污水对环境的污染是本领域技术人员需要解 决的技术问题。
实用新型内容
本实用新型的目的是提供一种用于船的生活污水排出装置，该生 活污水排出装置可以避免船上污水对环境的污染。本实用新型的另一 目的是提供一种包括上述生活污水排出装置的船。
为解决上述技术问题，本实用新型提供一种生活污水排出装置， 包括中转箱本体和控制器，所述中转箱本体的一侧端部设置有用于连 接马桶的进水口，所述中转箱本体的内部设置有叶轮、电机及用于向 所述控制器传输液位信号的液位开关，所述电机与所述控制器连接， 所述叶轮与所述电机的一端连接，所述电机为直流无刷电机，所述中 转箱本体的上端部设置有用于连接收集容器的出水口。
优选地，所述控制器为无霍尔控制器。
优选地，所述控制器为有霍尔控制器。
优选地，所述电机的供电直流电压为12-72V。
优选地，所述电机设置在所述中转箱本体的内部的一端。
优选地，所述液位开关设置在所述中转箱本体的内部的中间位 置，所述进水口设置在与所述液位开关相对的位置。
优选地，所述控制器设置在所述中转箱本体的外部。
本实用新型还提供一种船，包括上述任一项所述的生活污水排出 装置。
本实用新型提供的生活污水排出装置，直流无刷电机直接使用船 上的直流电源工作，无需转换，使用者使用洗手间完毕后，使用者按 压马桶按钮进行冲水，污水到达生活污水排出装置的中转箱本体中， 液位开关检测水位高度，到达指定高度后，控制器控制电机旋转，使 用叶轮将污水中的固体绞碎，同时污水从出水口排到收集容器中，则 避免了生活污水对环境的污染。
本实用新型还提供了一种具有上述生活污水排出装置的船，由于 上述生活污水排出装置具有上述技术效果，上述船也应具有同样的技 术效果，在此不再详细介绍。
