申请日2014.12.24
公开(公告)日2016.08.24
IPC分类号C02F1/30
摘要
本发明公开一种水处理高效等离子负载，包括石英玻璃管、高分子填充物、金属填充物、高压线，其特征在于：所述石英玻璃管为圆形管，两端开口，石英管内壁底部有金属填充物贴合，一根高压线与金属填充物连接，金属填充物上部覆盖高分子填充物，本发明高压线输送高电压至金属填充物，高电压经金属填充物的高效传导至石英玻璃管壁，可以对管壁外侧的水产生大面积的高强度均匀等离子放电。高分子填充物可以保护金属填充物并隔绝空气。该等离子负载具备能量传输高效，安全，节能等特点。

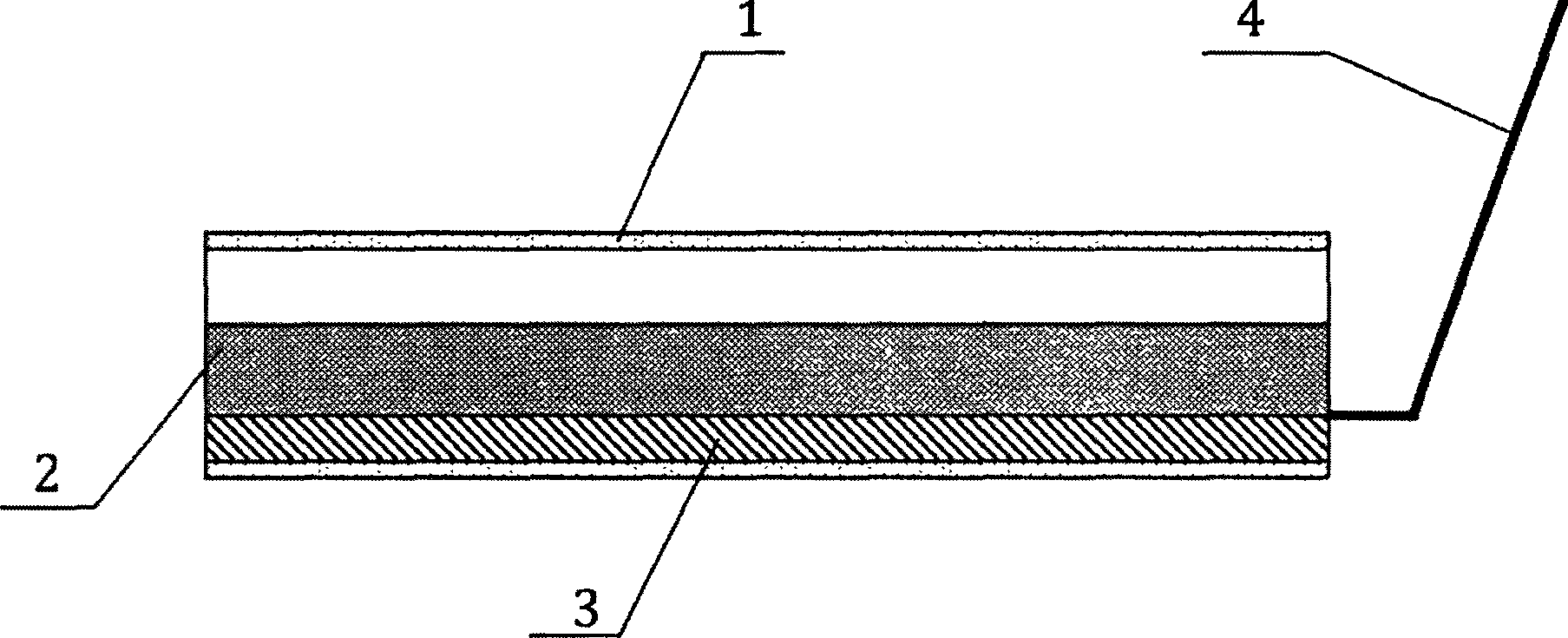

摘要附图
权利要求书
1.一种水处理高效等离子负载，包括石英玻璃管(1)、高分子填充物(2)、金属填充物(3)、高压线(4)，其特征在于：
所述石英玻璃管(1)为圆形管，两端开口，石英玻璃管(1)内壁底部有金属填充物(3)贴合，一根高压线(4)与金属填充物(3)连接，金属填充物(3)上部覆盖高分子填充物(2)。
2.根据权利要求1所述的水处理高效等离子负载，其特征在于：所述金属填充物(3)上部覆盖高分子填充物(2)，覆盖至石英玻璃管(1)内壁一半的位置。
3.根据权利要求1所述的水处理高效等离子负载，其特征在于：所述金属填充物(3)贯穿整个石英玻璃管(1)底部的纵向，与石英玻璃管(1)内壁底部贴合。
说明书
一种水处理高效等离子负载
技术领域
本发明涉及一种环保设备，具体涉及一种水处理高效等离子负载。
背景技术
在现有水处理技术中，等离子技术具备其独特的技术优势。等离子负载是等离子水处理设备中的关键一环，等离子控制电源将能量通过高压线传输给等离子负载，由等离子负载产生的等离子作用于水。现有技术中，由于等离子负载的安全性、效能得不到保障，经常出现负载易损及产生异常打火，以及能耗过大等情况。
因此本申请针对这项技术，在使用水上等离子设备的基础上，设计了一种等离子负载，具备高效能、高安全性的优点。
发明内容
为实现上述技术目的，本发明公开了一种水处理高效等离子负载，包括石英玻璃管、高分子填充物、金属填充物、高压线，其特征在于：
所述石英玻璃管为圆形管，两端开口。石英玻璃管内壁底部有金属填充物贴合。一根高压线与金属填充物连接，金属填充物上部覆盖高分子填充物。
所述金属填充物上部覆盖高分子填充物，覆盖至石英玻璃管内壁一半的位置。
所述金属填充物贯穿整个石英玻璃管底部的纵向，与石英玻璃管内壁底部贴合。
本发明的有益效果：
1、高压电极隔绝空气，避免产生异常放电，安全性好。
2、高压输出结构合理，能耗可大大降低并且能产生大面积均匀等离子放电。
