申请日2015.10.20
公开(公告)日2016.05.18
IPC分类号C02F3/28; C10L3/10
摘要
本实用新型提出了一种有机废水厌氧发酵去杂存储装置，属于环境工程技术领域。它包括厌氧发酵塔、沼气处理池、沼气存储罐和污泥收集池四部分。厌氧发酵塔由双层塔体、加热管、进样孔、温度计和搅拌轴组成。双层塔体外层为隔热保温材料，内层塔体为导热材料;搅拌轴的两端与塔体内的电机输出轴相连，搅拌桨叶在搅拌轴表面螺旋排列。沼气处理池由进气管、出气管和沼气处理液组成。本实用新型提出的有机废水厌氧发酵去杂存储装置，通过增加加热保温和搅拌功能，可以更好的控制厌氧发酵的温度，使发酵更加均匀完全，缩短了发酵时间。通过沼气处理池的增加，提高了沼气的纯度，产生了更好的经济效益。
权利要求书
1.一种有机废水厌氧发酵去杂存储装置，其特征在于：包括厌氧发酵塔(1)、污泥收集池(10)、沼气处理池(11)和沼气存储罐(15);厌氧发酵塔(1)顶部与沼气处理池(11)相连，底部与污泥收集池(10)相连;沼气处理池(11)与沼气存储罐(15)相连。
2.在根据权利要求1所述的有机废水厌氧发酵去杂存储装置，其特征在于：厌氧发酵塔(1)包括内层塔体(2)、加热管(3)、外层塔体(4)、搅拌轴(5)、温度计(8)、进样孔(9);沼气处理池(11)包括沼气处理液(12)、进气管(13)和出气管(14)，进气管(13)下端没入沼气处理液(12)内，出气管(14)下端未没入。
3.根据权利要求2所述的有机废水厌氧发酵去杂存储装置，其特征在于：厌氧发酵塔(1)的内层塔体(2)为导热材料，外层塔体(4)为隔热保温材料;内外塔体之间安装有加热管(3);搅拌轴(5)上搅拌桨叶(6)沿管体螺旋排列，轴两端连接在电机输出轴(7)上。
4.根据权利要求1所述的有机废水厌氧发酵去杂存储装置，其特征在于：所述厌氧发酵塔(1)顶部通过进气管(13)与沼气处理池(11)连接，其底部与污泥收集池(10)通过管道连接;沼气处理池(11)通过出气管(14)与沼气存储罐(15)连接。
说明书
一种有机废水厌氧发酵去杂存储装置
技术领域
本实用新型涉及一种有机废水厌氧发酵去杂存储装置，属环境工程技术领域。
背景技术
随着工农业的发展、人口的增加、社会化的加剧，我国水资源污染严重，作为水体四大污染源之首的有机污染更是引起了大家的高度关注。对于生活污水、养殖厂和有机化工等行业带来的高难度难降解有机废水难题，常规的厌氧发酵塔存在功能单一，得到的沼气不纯净等问题。因此，一套功能全面又可得到纯净再生能源的有机废水厌氧发酵去杂存储装置在环境污水处理和新能源利用领域中具有重要的意义。
发明内容
本实用新型的目的是提供一种可控制有机废水与菌液发酵温度和接触率，使发酵完全，同时除去杂质气体得到高纯度沼气的厌氧发酵存储装置。

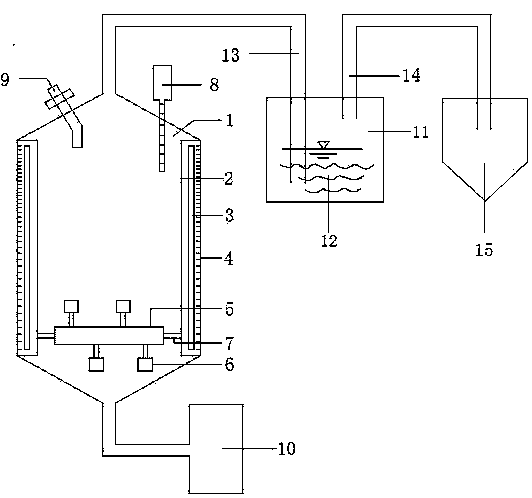

本实用新型的技术方案是这样实现的：一种有机废水厌氧发酵去杂存储装置，包括厌氧发酵塔1、污泥收集池10、沼气处理池11和沼气存储罐15;厌氧发酵塔1顶部通过进气管13与沼气处理池11相连，底部通过管道与污泥收集池10相连;沼气处理池11通过出气管14与沼气存储罐15相连。
进一步地，所述厌氧发酵塔1包括内层塔体2、加热管3、外层塔体4、搅拌轴5、温度计8、进样孔9。
进一步地，所述温度计8为带数字显示屏的温度计。
进一步地，所述厌氧发酵塔1的塔体为双层结构，内层塔体2为导热材料，外层塔体4为保温隔热材料，内外塔体之间固定有多根加热管3，不仅大大提高了加热的速度而且保温性能更好。
进一步地，所述搅拌轴5为横向滚动搅拌轴，搅拌轴5两端与电机输出轴7相连，电机输出轴7固定在内层塔体上2，搅拌桨叶6为扇状结构，扇面为正方形，扇柄为长方形，搅拌桨叶6个数根据实际需要确定，在搅拌轴5上螺旋状排列。
进一步地，所述沼气处理池11为密闭结构，包括沼气处理液12、进气管13和出气管14，进气管13下端没入沼气处理液12，出气管14下端未没入。
使用时，先将整个装置组装好，将有机废水和菌液通过进样孔9加入厌氧发酵塔1，打开搅拌轴5搅动液体，使菌液和废水充分接触。通过加热管3对混合液进行加热，观察温度计8，到达合适温度后停止加热。废水厌氧发酵后流到厌氧发酵塔1底部，从下端管道流出，处理过程中产生的污泥通过污泥收集池10收集。期间，当厌氧发酵塔1内产生气体的时候，气体先经过沼气处理池11，通过进气管13进入沼气处理液12，除去杂质气体后，通过出气管14进入沼气存储罐15。
本实用新型的有优点是：(1)通过横向搅拌轴的设置和搅拌桨叶个数的增加，提高了搅拌的效率，使发酵更加完全;通过在发酵塔内设置多条加热管，使加热更加快速;通过温度计的设置，便于随时观察发酵塔内的温度的变化;外层塔体为保温隔热层，减少了热量的流失，使污水在发酵时的发酵速度不受温度影响，避免了出现低温时原料发酵缓慢现象。(2)通过沼气处理池的设置，能除去有机废水厌氧发酵产生的杂质气体，提高了沼气的纯度，得到了清洁的能源。
