申请日2014.10.14
公开(公告)日2015.01.14
IPC分类号C02F11/10; C02F11/12
摘要
本实用新型公开了一种污泥热水解脱水机，包括：进泥泵、热水解反应器和叠片脱水机。热水解反应器中设有热量回收装置，热水解反应器中的污泥直接进入叠片脱水机。本实用新型提供的污泥热水解脱水机，可同时利用污泥热水解所伴生的热量和压力，结构简单，节约能量。
权利要求书
1.一种污泥热水解脱水机，包括：进泥泵、热水解反应器和叠片脱水机，其特征在于，所述进泥泵与所述热水解反应器封闭连接，所述热水解反应器与所述叠片脱水机封闭连接。
2.根据权利要求1所述的污泥热水解脱水机，其特征在于，所述热水解反应器上安装有预热换热器、加热换热器、回收换热器、导热油回流泵、搅拌器和导热油加热炉，所述导热油加热炉出口与所述加热换热器入口封闭连接，所述加热换热器出口与所述导热油回流泵入口封闭连接，所述导热油回流泵出口与所述回收换热器入口封闭连接，所述回收换热器出口与所述导热油加热炉入口封闭连接。
3.根据权利要求1所述的污泥热水解脱水机，其特征在于，所述叠片脱水机的叠片组外安装有滤液收集箱，叠片组内安装有刮泥刀，所述滤液收集箱外安装有滤液泵，所述滤液收集箱出口与所述滤液泵入口封闭连接，所述滤液泵出口与所述预热加热器入口封闭连接。
说明书
污泥热水解脱水机
技术领域
本实用新型涉及一种污泥脱水设备，尤其涉及一种将污水处 理厂中的脱水污泥进行进一步脱水的设备。
背景技术
专利CN102976576B提出了可同时利用污泥热水解所伴生 的热量和压力的装置，但其结构过于复杂。本实用新型利用专利 CN102976576B的思路，提供了一种更为简单的装置。

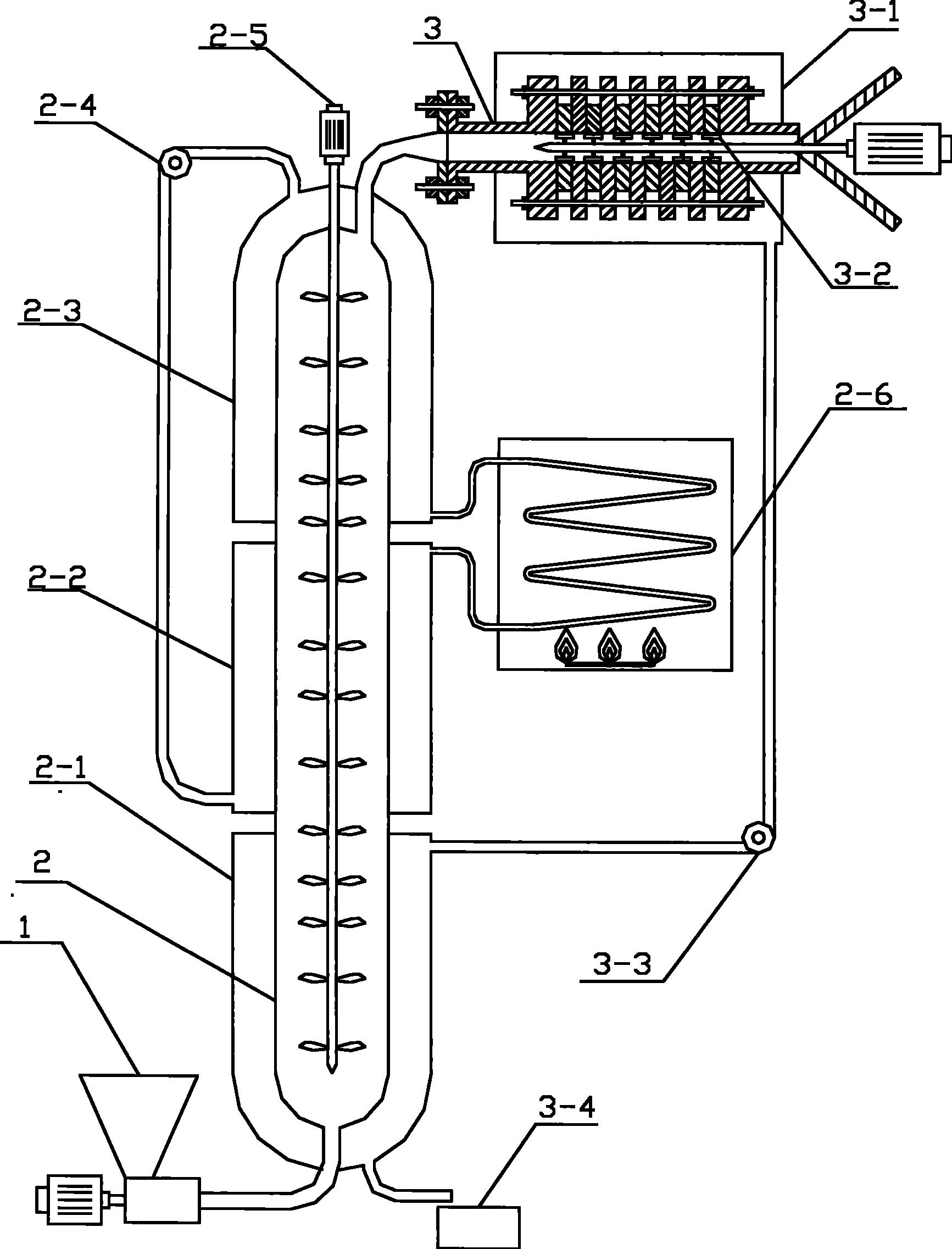

实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、可同 时利用污泥热水解所伴生的热量和压力的装置，包括：进泥泵、热水 解反应器和叠片脱水机。其特征在于，所述进泥泵与所述热水解反应 器封闭连接，所述热水解反应器与所述叠片脱水机封闭连接。
所述热水解反应器上安装有预热换热器、加热换热器、回收 换热器、导热油回流泵、搅拌器和导热油加热炉。所述导热油加热炉 出口与所述加热换热器入口封闭连接，所述加热换热器出口与所述导 热油回流泵入口封闭连接，所述导热油回流泵出口与所述回收换热器 入口封闭连接，所述回收换热器出口与所述导热油加热炉入口封闭连 接。
所述叠片脱水机的叠片组外安装有滤液收集箱，叠片组内安 装有刮泥刀，所述滤液收集箱外安装有滤液泵。所述滤液收集箱出口 与所述滤液泵入口封闭连接，所述滤液泵出口与所述预热加热器入口 封闭连接。
与现有技术相比，本实用新型的污泥热水解脱水机的有益效 果是：结构简单，易于制造。
