申请日2014.11.22
公开(公告)日2015.05.27
IPC分类号B08B1/04
摘要
本实用新型公开了一种污水处理厂储泥池的观察孔防尘防雾装置，所述储泥池的顶部设有阳光盖板，阳光盖板处开设有观察孔位，观察孔位处开设有螺杆孔，螺杆贯穿螺杆孔设置，螺杆中段的外部套接有轴承，轴承通过外部的轴承套与螺栓连接，轴承套通过螺栓固定在观察孔位外表面，螺杆的一端位于储泥池内腔，螺杆的另一端位于储泥池外部，螺杆的一端设有横向分布的毛刷，毛刷的刷面紧贴观察孔位内表面，螺杆的另一端通过横向分布的连杆与手柄连接。旋转毛刷装置能有效清洁观察孔位的泥块和气体，能够使得操作人员在不打开观察口的情况下，不影响储泥池的正常操作，可以直观观察储泥池的液位情况和污泥性状情况。
权利要求书

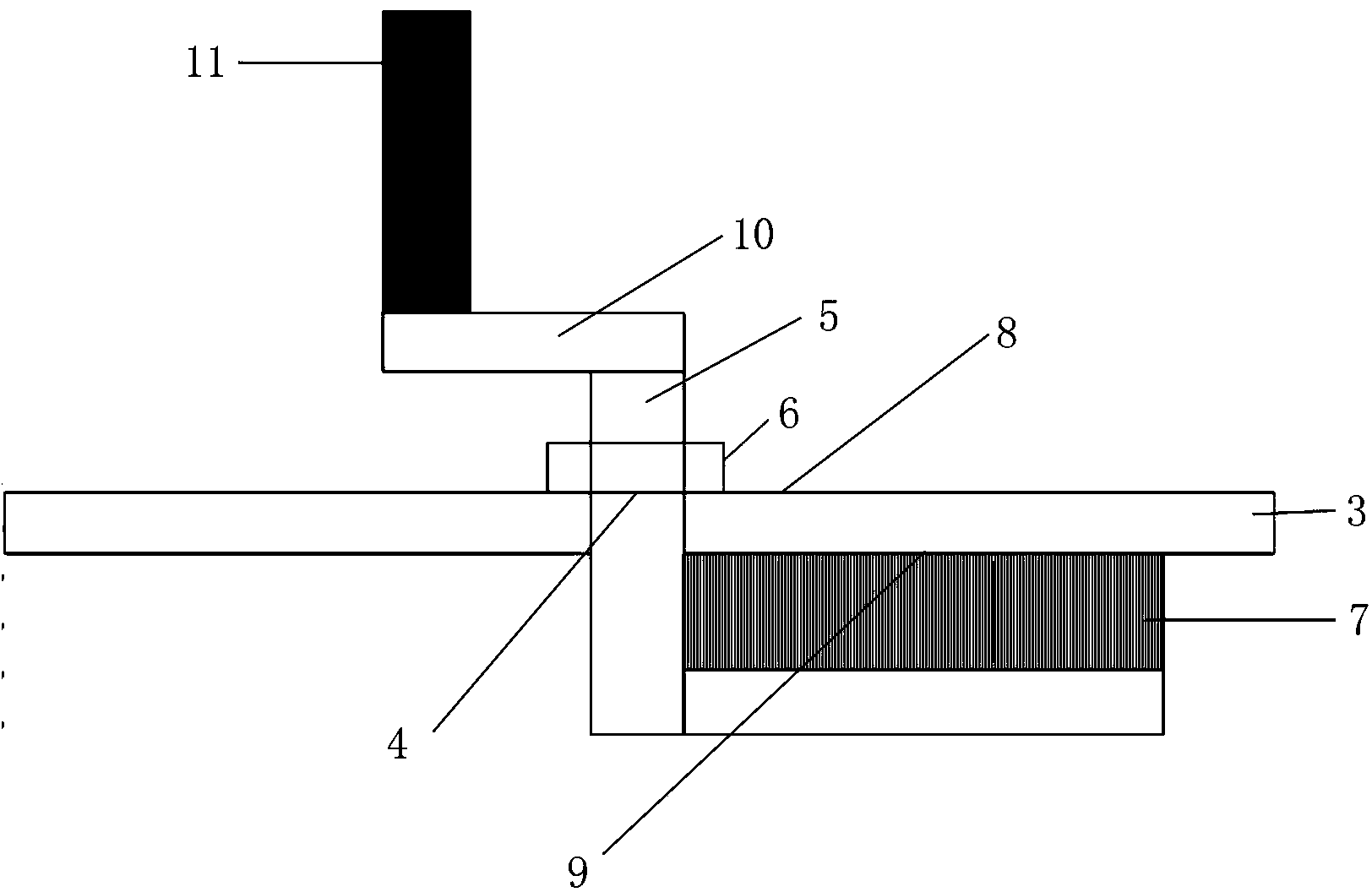

1.一种污水处理厂储泥池的观察孔防尘防雾装置，它包括储泥池(1)，其特征在于: 所述储泥池(1)的顶部设有阳光盖板(2)，阳光盖板(2)处开设有观察孔位(3)，观察孔位(3)处开设有螺杆孔(4)，螺杆(5)贯穿螺杆孔(4)设置，螺杆(5)中段的外部套接有轴承，轴承通过外部的轴承套与螺栓(6)连接，轴承套通过螺栓(6)固定在观察孔位(3)外表面(8)，螺杆(5)的一端位于储泥池(1)内腔，螺杆(5)的另一端位于储泥池(1)外部，螺杆(5)的一端设有横向分布的毛刷(7)，毛刷(7)的刷面紧贴观察孔位(3)内表面(9)，螺杆(5)的另一端通过横向分布的连杆(10)与手柄(11)连接。
说明书
一种污水处理厂储泥池的观察孔防尘防雾装置
技术领域
本实用新型涉及污水处理的技术领域，具体的说是一种污水处理厂储泥池的观察孔防尘防雾装置，特别涉及其机械连接结构。
背景技术
在污水处理中，我们采用中沉池排泥至储泥池中。在加盖的污泥储泥池中，我们能够看到收集污泥，但由于污泥存于储泥池中，在重力沉降的作用下，污泥在储泥池液固分离，污泥在下面，清液在上面。污泥池内的污泥堆积，污泥、泥块等会附着在观察口上，污泥长期堆积可能产生硫化氢气体，对人体的粘膜有着强烈的刺激作用，如果在浓度比较高直接接触抑制呼吸中枢，引起迅速窒息而死亡。同时，如果长期接触低浓度的硫化氢，可能会引起神衰征候群及植物神经紊乱等症状。在冬天由于储泥池内外有温差，导致会有雾气产生，雾气会附着在储泥池的观察口，观察口长时间的使用会有腐蚀情况，观察孔老化现象，打开时会比较费劲，同时打开窗口时可能在观察时里面的硫化氢气体会溢出，气体有强烈的刺激味，导致人体的不舒适感。
发明内容
本实用新型的目的在于提供一种污水处理厂储泥池的观察孔防尘防雾装置，观察孔位设有具备防尘防雾功能的旋转毛刷装置，该旋转毛刷装置能够确保观察孔位的清洁度，透过观察孔位能观察储泥池内的污泥液位和污泥性状。
为了实现上述目的，本实用新型的技术方案是：一种污水处理厂储泥池的观察孔防尘防雾装置，它包括储泥池，其特征在于: 所述储泥池的顶部设有阳光盖板，阳光盖板处开设有观察孔位，观察孔位处开设有螺杆孔，螺杆贯穿螺杆孔设置，螺杆中段的外部套接有轴承，轴承通过外部的轴承套与螺栓连接，轴承套通过螺栓固定在观察孔位外表面，螺杆的一端位于储泥池内腔，螺杆的另一端位于储泥池外部，螺杆的一端设有横向分布的毛刷，毛刷的刷面紧贴观察孔位内表面，螺杆的另一端通过横向分布的连杆与手柄连接。
本实用新型公开了一种污水处理厂储泥池的观察孔防尘防雾装置，有效清洁观察孔位的泥块和气体，能够使得操作人员在不打开观察口的情况下，不影响储泥池的正常操作，可以直观观察储泥池的液位情况和污泥性状情况，减少了人力的操作和更好保护污水厂人员工作时的防护措施。
