申请日2014.12.12
公开(公告)日2015.06.03
IPC分类号B01D21/18
摘要
一种用于去除污水中胶状杂质的刮泥机悬臂结构，刮泥悬臂为中空结构，刮泥悬臂的底面设有长孔;刮泥悬臂内设有引导线，该引导线平行于刮泥悬臂的底面设于刮泥悬臂内，引导线上连接有滑块，滑块的下方固定有阳极电极，该阳极电极穿过长孔伸入到沉淀池内;刮泥悬臂在其与刮泥机驱动端相连的一端固定有阴极电极，阴极电极伸入到沉淀池内;刮泥悬臂的上方设有直流电源，直流电源的正、负极分别与阳、阴极电极相连。本实用新型结构简单，主要利用电泳原理，通过在刮泥悬臂的底部设置长孔、内部设置导线及滑块等结构，使阳极电极可以调节它与阴极电极间的距离，以提高沉淀池的污水沉淀效率，有效消除沉淀池污泥膨胀现象。

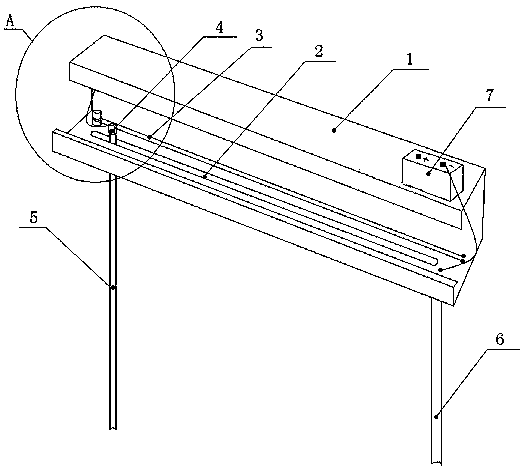

摘要附图
权利要求书
1.一种用于去除污水中胶状杂质的刮泥机悬臂结构，包括与刮泥机的驱动机构相连的刮泥悬臂;其特征在于，所述刮泥悬臂为中空结构，刮泥悬臂的底面设有长孔;所述刮泥悬臂内设有引导线，该引导线平行于刮泥悬臂的底面设于刮泥悬臂内，所述引导线上连接有滑块，滑块的下方固定有阳极电极，该阳极电极穿过所述长孔伸入到沉淀池内;所述刮泥悬臂在其与刮泥机驱动端相连的一端固定有阴极电极，所述阴极电极伸入到沉淀池内;所述刮泥悬臂的上方设有直流电源，直流电源的正、负极分别与所述阳极电极和阴极电极相连。
2.根据权利要求1所述的一种用于去除污水中胶状杂质的刮泥机悬臂结构，其特征在于，所述引导线平行于所述刮泥悬臂的底面固定设置于刮泥悬臂内，所述滑块滑动连接于引导线上。
3.根据权利要求1所述的一种用于去除污水中胶状杂质的刮泥机悬臂结构，其特征在于，所述刮泥悬臂的底面的两端设有定滑轮，所述引导线通过所述定滑轮形成传动连接;所述滑块固定于引导线上。
4.根据权利要求1所述的一种用于去除污水中胶状杂质的刮泥机悬臂结构，其特征在于，所述刮泥悬臂为前端开放的C型中空结构。
5.根据权利要求1所述的一种用于去除污水中胶状杂质的刮泥机悬臂结构，其特征在于，所述阴极电极、阳极电极均为石墨电极。
6.根据权利要求1所述的一种用于去除污水中胶状杂质的刮泥机悬臂结构，其特征在于，所述直流电源的电压小于36V。
说明书
一种用于去除污水中胶状杂质的刮泥机悬臂结构
技术领域
本实用新型涉及污水处理装置领域，尤其是一种用于去除污水中胶状杂质的刮泥机悬臂结构。
背景技术
沉淀池的主要作用是应用沉淀作用去除水中固体悬浮污染物。其中，固体污染物的存在形态有三种状态，即悬浮状态、胶体状态和溶解状态。理论上，悬浮状颗粒物为直径大于100纳米的杂质;胶状颗粒物是直径介于1-100纳米之间的杂质;溶解状颗粒物其粒径在1纳米以下。其中，悬浮状颗粒较容易沉淀，溶解状颗粒较难析出，而胶状颗粒都是带电的。并且胶体分散系能发生丁达尔现象,产生聚沉,盐析，电泳现象，渗析作用，吸附性等性质。而现有的沉淀池没有应用专门的污泥沉降技术，因此污泥膨胀的发生率是相当高的，在欧洲近50%的城市污水厂每年都会有不同程度的污泥膨胀发生，在中国的发生率也非常高。基本上目前各种类型的活性污泥工艺都会发生污泥膨胀。污泥膨胀不但发生率高，发生普遍，而且一旦发生难以控制，通常都需要很长的时间来调整。
发明内容
本实用新型的目的是提供一种结构简单、通过利用电泳原理将污水中的胶状颗粒快速析出而有效提高沉淀效率、且可调整阴、阳电极间距、消除沉淀池污泥膨胀现象的用于去除污水中胶状杂质的刮泥机悬臂结构。
本实用新型解决现有技术问题所采用的技术方案：一种用于去除污水中胶状杂质的刮泥机悬臂结构，包括与刮泥机的驱动机构相连的刮泥悬臂;所述刮泥悬臂为中空结构，刮泥悬臂的底面设有长孔;所述刮泥悬臂内设有引导线，该引导线平行于刮泥悬臂的底面设于刮泥悬臂内，所述引导线上连接有滑块，滑块的下方固定有阳极电极，该阳极电极穿过所述长孔伸入到沉淀池内;所述刮泥悬臂在其与刮泥机驱动端相连的一端固定有阴极电极，所述阴极电极伸入到沉淀池内;所述刮泥悬臂的上方设有直流电源，直流电源的正、负极分别与所述阳极电极和阴极电极相连。
所述引导线平行于所述刮泥悬臂的底面固定设置于刮泥悬臂内，所述滑块滑动连接于引导线上。
所述刮泥悬臂的底面的两端设有定滑轮，所述引导线通过所述定滑轮形成传动连接;所述滑块固定于引导线上。
所述刮泥悬臂为前端开放的C型中空结构。
所述阴极电极、阳极电极均为石墨电极。
所述直流电源的电压小于36V。
本实用新型的有益效果在于：本实用新型结构简单，它主要利用了电泳原理，通过在刮泥机的刮泥悬臂上设置阴、阳电极及直流电源，由于阴阳电极都伸入到沉淀池内部的污水溶液中，因此在阴阳电极间形成了电泳。通过在刮泥悬臂的底部设置长孔、内部设置导线及滑块等结构，使阳极电极可以调节它与阴极电极间的距离，有利于不同半径范围内胶状杂质的去除。以提高沉淀池的污水沉淀效率，有效消除沉淀池污泥膨胀现象。
