申请日2014.12.10
公开(公告)日2015.05.13
IPC分类号C02F11/12
摘要
一种防释磷污泥浓干系统，包括污泥浓缩塔和厢式压滤机。污泥浓缩塔用于对送入的污泥进行浓缩沉淀。厢式压滤机与污泥浓缩塔连通，用于对污泥浓缩塔送入的浓缩污泥进行脱水。本申请提供的防释磷污泥浓干系统先采用污泥浓缩塔对送入的污泥进行浓缩沉淀，之后再采用厢式压滤机对污泥浓缩塔送入的浓缩污泥进行脱水，能够降低污泥处理后的含水率。

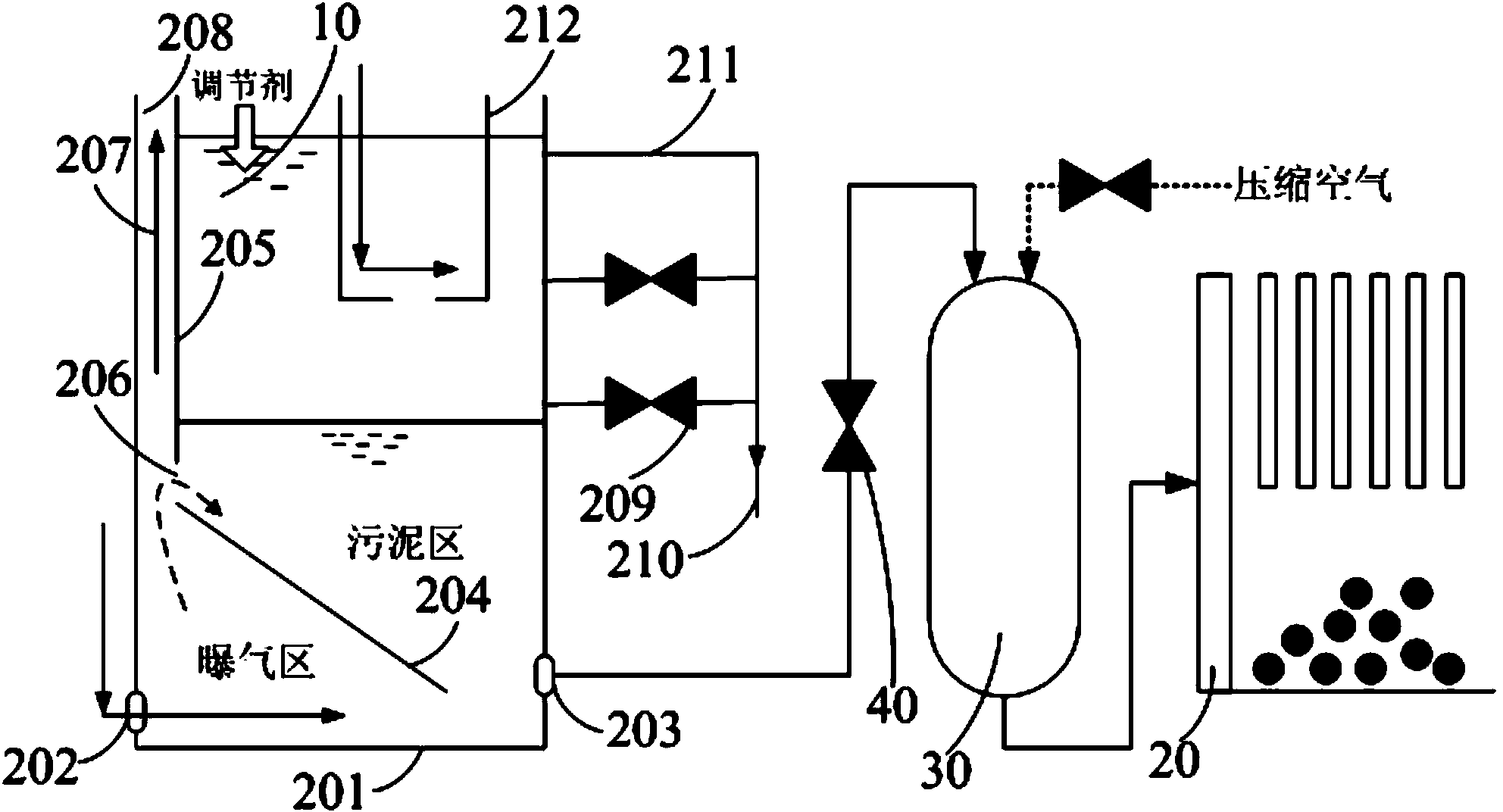

摘要附图
权利要求书
1.一种防释磷污泥浓干系统，其特征在于，包括：
污泥浓缩塔(10)，用于对送入的污泥进行浓缩沉淀;
厢式压滤机(20)，其与污泥浓缩塔(10)连通，用于对污泥浓缩塔(10) 送入的浓缩污泥进行脱水。
2.如权利要求1所述的防释磷污泥浓干系统，其特征在于，还包括设置 在污泥浓缩塔(10)和厢式压滤机(20)之间的压力污泥罐(30)，用于将污泥 浓缩塔(10)送入的浓缩污泥压入厢式压滤机(20)。
3.如权利要求2所述的防释磷污泥浓干系统，其特征在于，还包括设置 在污泥浓缩塔(10)和压力污泥罐(30)之间的气动隔膜泵(40)，用于将浓缩 塔(10)内的浓缩污泥泵入压力污泥罐(30)。
4.如权利要求1所述的防释磷污泥浓干系统，其特征在于，所述污泥浓 缩塔(10)包括：
塔体(201)，用于对污泥进行浓缩沉淀，所述塔体(201)的底部两侧分别 设置有用于通入空气的进气口(202)和用于排出浓缩污泥的出泥口(203);
第一隔板(204)，其倾斜设置在塔体(201)的底部，且其较高的一端位于 所述进气口(202)侧，较低的一端位于所述出泥口(203)侧。
5.如权利要求4所述的防释磷污泥浓干系统，其特征在于，所述污泥浓 缩塔(10)还包括第二隔板(205)，其竖直设置在第一隔板(204)较高一端的 上方，与第一隔板(204)较高的一端形成污泥通道(206)，并与塔体(201) 侧壁形成空气通道(207)，所述空气通道(207)的出气口(208)位于塔体(201) 的顶部。
6.如权利要求4所述的防释磷污泥浓干系统，其特征在于，所述污泥浓 缩塔(10)还包括至少一个控制阀(209)，其设置在塔体(201)的上部，用于 将塔体(201)内的上层清液通过排清液口(210)排出;相邻两个控制阀(209) 之间相隔预设距离。
7.如权利要求6所述的防释磷污泥浓干系统，其特征在于，所述污泥浓 缩塔(10)还包括溢流管(211)，其设置在塔体(201)的顶部，用于当塔体(201) 内的上层清液达到溢流管(211)所在高度的水位时，通过排清液口(210)将 上层清液排出。
8.如权利要求6所述的防释磷污泥浓干系统，其特征在于，所述污泥浓 缩塔(10)的控制阀(209)的数量为两个。
9.如权利要求4所述的防释磷污泥浓干系统，其特征在于，所述污泥浓 缩塔(10)的塔体(201)为横截面为“D”形的柱体。
10.如权利要求1至9中任一项所述的防释磷污泥浓干系统，其特征在于， 所述污泥浓缩塔(10)还包括预曝气槽(212)，其设置在塔体(201)的顶部， 其上端开口用于送入污泥，下端开口用于将污泥流入塔体(201)内。
说明书
一种防释磷污泥浓干系统
技术领域
本申请涉及污泥处理领域，具体涉及一种防释磷污泥浓干系统。
背景技术
城市污水经污水厂处理，污水达标排放后，留下的污泥含水率大，高达80% 以上。目前传统的污泥脱水工艺中，采用的PAM脱水剂和脱水设备的价格较昂 贵，投资成本较大。工艺中采用带式压滤机，耗水量大;使用高速离心机，耗 电量大。因此，传统的污泥脱水工艺的脱水效果并不理想，且脱水费用昂贵。 由于污泥含水率较高，通常只能作填埋处理，造成二次污染。
发明内容
本申请提供一种防释磷污泥浓干系统，能够降低污泥的含水率。
本申请提供了一种防释磷污泥浓干系统，包括：
污泥浓缩塔，用于对送入的污泥进行浓缩沉淀;
厢式压滤机，其与污泥浓缩塔连通，用于对污泥浓缩塔送入的浓缩污泥进 行脱水。
在一实施例中，所述防释磷污泥浓干系统还包括设置在污泥浓缩塔和厢式 压滤机之间的压力污泥罐，用于将污泥浓缩塔送入的浓缩污泥压入厢式压滤机。
在一实施例中，所述防释磷污泥浓干系统还包括设置在污泥浓缩塔和压力 污泥罐之间的气动隔膜泵，用于将浓缩塔内的浓缩污泥泵入压力污泥罐。
在一实施例中，所述污泥浓缩塔包括：
塔体，用于对污泥进行浓缩沉淀，所述塔体的底部两侧分别设置有用于通 入空气的进气口和用于排出浓缩污泥的出泥口;
第一隔板，其倾斜设置在塔体的底部，且其较高的一端位于所述进气口侧， 较低的一端位于所述出泥口侧。
在一实施例中，所述污泥浓缩塔还包括第二隔板，其竖直设置在第一隔板 较高一端的上方，与第一隔板较高的一端形成污泥通道，并与塔体侧壁形成空 气通道，所述空气通道的出气口位于塔体的顶部。
在一实施例中，所述污泥浓缩塔还包括至少一个控制阀，其设置在塔体的 上部，用于将塔体内的上层清液通过排清液口排出;相邻两个控制阀之间相隔 预设距离。
在一实施例中，所述污泥浓缩塔还包括溢流管，其设置在塔体的顶部，用 于当塔体内的上层清液达到溢流管所在高度的水位时，通过排清液口将上层清 液排出。
在一实施例中，所述污泥浓缩塔的控制阀的数量为两个。
在一实施例中，所述污泥浓缩塔的塔体为横截面为“D”形的柱体。
在一实施例中，所述污泥浓缩塔还包括预曝气槽，其设置在塔体的顶部， 其上端开口用于送入污泥，下端开口用于将污泥流入塔体内。
本申请提供的一种防释磷污泥浓干系统，先采用污泥浓缩塔对送入的污泥 进行浓缩沉淀，之后再采用厢式压滤机对污泥浓缩塔送入的浓缩污泥进行脱水， 能够降低污泥处理后的含水率。
