申请日2014.08.09
公开(公告)日2015.01.14
IPC分类号G05B19/042
摘要
本实用新型公开了一种规模化养殖禽畜饮用水处理控制装置，包括用于控制的单片机，对三相加热管电路和消毒灯电路进行断线检测的断线检测电路，控制三相加热管电路和消毒灯电路工作的继电器电路，检测水温的温度传感器电路，显示测量数据的液晶显示电路，外接控制按键的按键接口电路，显示器件工作状态的指示灯电路，复位电路，用于报警提示的报警电路，晶振电路，进行程序烧录的编程接口电路，提供时间的时钟电路及用于存储数据的串行存储电路组成。本实用新型通过实时控制，自动检测，保证在安全高效的情况下满足规模化健康养殖的需求，达到畜禽饮水安全与卫生的要求，避免因畜禽养殖由饮水而引发的各种疾病和危害。
权利要求书
1.一种规模化养殖禽畜饮用水处理控制装置，主要由晶振电路、复位电路及编程接口电路 组成，其特征是，主要还由单片机、断线检测电路、继电器电路、温度传感器电路、液 晶显示电路、按键接口电路、指示灯电路、报警电路、时钟电路及串行存储电路组成; 所述晶振电路、所述复位电路、所述编程接口电路、所述断线检测电路、所述继电器电 路、所述温度传感器电路、所述液晶显示电路、所述按键接口电路、所述指示灯电路、 所述报警电路、所述时钟电路及所述串行存储电路均与单片机连接。
2.根据权利要求1所述的规模化养殖禽畜饮用水处理控制装置，其特征是，所述断线检测 电路包括四相电路，其一相是消毒断线检测电路，另三相是W、U、V相加热断线检测电 路，在消毒断线检测电路中，[P6]接口通过引脚1和引脚2串联连接在交流电源线中， 互感器[T4]原边绕线圈的两端分别与[P6]接口的引脚1或引脚2连接，所述互感器[T4] 副边绕线圈的两端分别与整流桥[B3]交流输入端的引脚2或引脚4连接，所述整流桥[B3] 直流输出端引脚1与电容[C6]的正极、电容[C10]的一端及电阻[R6]的一端连接，所述电 阻[R6]的另一端与光电耦合器[U4]中的发光二极管的正极连接，所述整流桥[B3]直流输 出端引脚3与电容[C6]的负极、电容[C10]的另一端及光电耦合器[U4]中发光二极管的负 极连接，所述光电耦合器[U4]中三极管的集电极与单片机[U1]的引脚15连接，所述光电 耦合器[U4]中三极管的发射极与+5V电源负极连接，电阻[R18]的一端与+5V电源正极连 接，所述电阻[R18]的另一端与单片机[U1]的引脚15连接;在W相加热断线检测电路中， [P5]接口通过引脚1和引脚2串联连接在W相交流电源线中，互感器[T1]原边绕线圈的 两端分别与[P5]接口的引脚1或引脚2连接，所述互感器[T1]副边绕线圈的两端分别与 整流桥[B2]交流输入端引脚2或引脚4连接，所述整流桥[B2]直流输出端引脚1与电容 [C5]的正极、电容[C9]的一端及电阻[R5]的一端连接，所述电阻[R5]的另一端与光电耦 合器[U3]中发光二极管的正极连接，所述整流桥[B2]直流输出端引脚3与电容[C5]的负 极、电容[C9]的另一端及光电耦合器[U3]中发光二极管的负极连接，所述光电耦合器[U3] 中三极管的集电极与单片机[U1]的引脚12连接，所述光电耦合器[U3]中三极管的发射极 与+5V电源负极连接，电阻[R16]的一端与+5V电源正极连接，所述电阻[R16]的另一端与 单片机[U1]的引脚12连接;在U相加热断线检测电路中，[P4]接口通过引脚1和引脚2 串联连接在U相交流电源线中，互感器[T2]原边绕线圈的两端分别与[P4]接口的引脚1 或引脚2连接，所述互感器[T2]副边绕线圈的两端分别与整流桥[B1]交流输入端的引脚2 或引脚4连接，所述整流桥[B1]直流输出端引脚1与电容[C4]的正极、电容[C8]的一端 及电阻[R4]的一端连接，所述电阻[R4]的另一端与光电耦合器[U2]中发光二极管的正极 连接，所述整流桥[B1]直流输出端引脚3与电容[C4]的负极、电容[C8]的另一端及光电 耦合器[U2]中发光二极管的负极连接，所述光电耦合器[U2]中三极管的集电极与单片机 [U1]的引脚13连接，所述光电耦合器[U2]中三极管的发射极与+5V电源负极连接，电阻 [R17]的一端与+5V电源正极连接，所述电阻[R17]的另一端与单片机[U1]的引脚13连接; 在V相加热断线检测电路中，[P7]接口通过引脚1和引脚2串联连接在V相交流电源线 中，互感器[T3]原边绕线圈的两端分别与[P7]接口的引脚1或引脚2连接，所述互感器 [T3]副边绕线圈的两端分别与整流桥[B4]交流输入端的引脚2或引脚4连接，所述整流 桥[B4]直流输出端引脚1与电容[C7]的正极、电容[C11]的一端及电阻[R7]的一端连接， 所述电阻[R7]的另一端与光电耦合器[U5]中发光二极管的正极连接，所述整流桥[B4]直 流输出端引脚3与电容[C7]的负极、电容[C11]的另一端及光电耦合器[U5]中发光二极管 的负极连接，所述光电耦合器[U5]中三极管的集电极与单片机[U1]的引脚14连接，所述 光电耦合器[U5]中三极管的发射极与+5V电源负极连接，电阻[R19]的一端与+5V电源正 极连接，所述电阻[R19]的另一端与单片机[U1]的引脚14连接。
3.根据权利要求1所述的规模化养殖禽畜饮用水处理控制装置，其特征是，所述继电器电 路包括用来控制加热的加热继电器电路和用来控制消毒的消毒继电器电路，在加热继电 器电路中，三极管[Q2]的发射极通过电阻[R24]与+5V电源正极连接，所述三极管[Q2]的 基极通过电阻[R21]与单片机[U1]的引脚22连接，所述三极管[Q2]的集电极与光电耦合 器[U6]中发光二极管的正极连接，所述光电耦合器[U6]中发光二极管的负极与+5V电源负 极连接，所述光电耦合器[U6]中三极管的集电极与三极管[Q4]的基极连接，所述光电耦 合器[U6]中三极管的发射极与+12V电源负极连接，所述三极管[Q4]的发射极与+12V电源 正极连接，电阻[R27]连接在三极管[Q4]的基极和发射极之间，所述三极管[Q4]的集电极 与继电器[K1]的引脚5连接，二极管[D5]的正极与继电器[K1]的引脚6连接，所述二极 管[D5]的负极与继电器[K1]的引脚5连接，所述继电器[K1]的引脚6与+12V电源负极连 接，电阻[R34]与电容[C12]串联连接后连接在继电器[K1]的引脚1和引脚2之间,所述继 电器[K1]的引脚1及引脚3与[P9]接口的引脚2连接，所述继电器[K1]的引脚2及引脚4 通过保险丝[F1]与[P9]接口的引脚1连接;在消毒继电器电路中，三极管[Q3]的发射极 通过电阻[R23]与+5V电源正极连接，所述三极管[Q3]的基极通过电阻[R22]与单片机[U1] 的引脚21连接，所述三极管[Q3]的集电极与光电耦合器[U7]中发光二极管的正极连接， 所述光电耦合器[U7]中发光二极管的负极与+5V电源负极连接，所述光电耦合器[U7]中三 极管的集电极与三极管[Q5]的基极连接，所述光电耦合器[U7]中三极管的发射极与+12V 电源负极连接，所述三极管[Q5]的发射极与+12V电源正极连接，电阻[R28]连接在三极管 [Q5]基极和发射极之间，所述三极管[Q5]的集电极与继电器[K2]的引脚5连接，二极管 [D6]的正极与继电器[K2]的引脚6连接，所述二极管[D6]的负极与继电器[K2]的引脚5 连接，所述继电器[K2]的引脚6与+12V电源负极连接,电阻[R33]与电容[C13]串联连接后 连接在继电器[K2]的引脚1和引脚2之间，所述继电器[K2]的引脚1及引脚3与[P10]接 口的引脚2连接，所述继电器[K2]的引脚2及引脚4通过保险丝[F2]与[P10]接口的引脚 1连接。
4.根据权利要求1所述的规模化养殖禽畜饮用水处理控制装置，其特征是，所述单片机[U1] 为STC89C52单片机，所述单片机[U1]的引脚40与+5V电源正极连接，所述单片机[U1] 的引脚20与+5V电源负极连接，电阻排[RP1]的引脚1与+5V电源正极连接，所述电阻排 [RP1]的其余8个引脚分别与单片机[U1]的引脚32、引脚33、引脚34、引脚35、引脚36、 引脚37、引脚38、引脚39一一对应连接;所述单片机[U1]的引脚18和引脚19之间跨 接晶振[Y1]，所述单片机[U1]的引脚18和引脚19分别通过电容[C1]或[C3]与+5V电源负 极连接;所述复位电路中，电容[C2]的正极与+5V电源正极连接，所述电容[C2]的负极与 单片机[U1]的引脚9连接，所述单片机[U1]的引脚9通过电阻[R1]与+5V电源负极连接; 所述报警电路中，蜂鸣器[LS]的负极与+5V电源负极连接，所述蜂鸣器[LS]的正极与三极 管[Q1]的集电极连接，电阻[R8]的一端与三极管[Q5]的基极连接，所述电阻[R8]的另一 端与单片机[U1]的引脚28连接，电阻[R11]的一端与三极管[Q5]的发射极连接，所述电 阻[R11]的另一端与+5V电源正极连接;所述指示灯电路中，发光二极管[DS1]的负极通过 电阻[R20]与单片机[U1]的引脚23连接，发光二极管[DS2]的负极通过电阻[R15]与单片 机[U1]的引脚24连接，发光二极管[DS3]的负极通过电阻[R14]与单片机[U1]的引脚25 连接;所述温度传感器电路中，所述温度传感器为DS18B20型号,其中一个温度传感器通 过[P2]接口与单片机[U1]连接，所述[P2]接口的引脚3与+5V电源负极连接，所述[P2] 接口的引脚2与单片机[U1]的引脚16连接，所述单片机[U1]的引脚16通过电阻[R2]与 +5V电源正极连接，所述[P2]接口的引脚1与+5V电源正极连接，其中另一个温度传感器 通过[P3]接口与单片机[U1]连接，所述[P3]接口的引脚3与+5V电源负极连接，所述[P3] 接口的引脚2与单片机[U1]的引脚17连接，所述单片机[U1]的引脚17通过电阻[R3]与 +5V电源正极连接，所述[P3]接口的引脚1与+5V电源正极连接;所述按键接口电路中， [P8]接口的8个引脚分别与单片机[U1]的引脚1、引脚2、引脚3、引脚4、引脚5、引脚 6、引脚7、引脚8一一对应连接，所述单片机[U1]的引脚1、引脚2、引脚3及引脚4分 别通过电阻[R13]、电阻[R12]、电阻[R10]及电阻[R9]与+5V电源正极连接，4×4矩阵键 盘通过[P8]接口与单片机[U1]连接;所述编程接口电路中，[P1]接口的引脚2与单片机 [U1]的引脚10连接，所述[P1]接口的引脚3与单片机[U1]的引脚11连接，所述[P1]接 口的引脚1与+5V电源正极连接，所述[P1]接口的引脚4与+5V电源负极连接。
5.根据权利要求1所述的规模化养殖禽畜饮用水处理控制装置，其特征是，所述液晶显示 电路包括的液晶显示器[U10]为12864型号，所述液晶显示器[U10]的引脚4与单片机[U1] 的引脚39连接，所述液晶显示器[U10]的引脚5与单片机[U1]的引脚38连接，所述液晶 显示器[U10]的引脚6与单片机[U1]的引脚37连接，所述液晶显示器[U10]的引脚2与+5V 电源正极连接,所述液晶显示器[U10]的引脚3与电位器[R25]的中心抽头引脚连接，所 述电位器[R25]的另外两个引脚分别与+5V电源连正极接或+5V电源负极连接,所述液晶显 示器[U10]的引脚19通过电阻[R31]与+5V电源正极连接，所述液晶显示器[U10]的引脚 20与三极管[Q6]的发射极连接，所述三极管[Q6]的基极通过电阻[R32]与单片机[U1]的引 脚36连接，所述三极管[Q6]的集电极与+5V电源负极连接，所述液晶显示器[U10]的引脚 1、引脚15与+5V电源负极连接。
6.根据权利要求1所述的规模化养殖禽畜饮用水处理控装置，其特征是，所述时钟电路包 括的时钟芯片[U8]为DS1302型号，所述时钟芯片[U8]的引脚5与单片机[U1]的引脚35 连接，所述时钟芯片[U8]的引脚6与单片机[U1]的引脚34连接，电阻[R30]连接在时钟 芯片[U8]的引脚6与+5V电源正极之间，所述时钟芯片[U8]的引脚7与单片机[U1]的引脚 33连接，所述时钟芯片[U8]的引脚1与+5V电源正极连接，所述时钟芯片[U8]的引脚4 与+5V电源负极连接，电池[BT]正极与时钟芯片[U8]的引脚8连接，所述电池[BT]负极与 +5V电源负极连接。
7.根据权利要求1所述的规模化养殖禽畜饮用水处理控装置，其特征是，所述串行存储电 路包括的存储芯片[U9]为24C02型号，所述存储芯片[U9]的引脚5与单片机[U1]的引脚 27连接，电阻[R29]连接在+5V电源正极与存储芯片[U9]的引脚5之间，所述存储芯片[U9] 的引脚8与+5V电源正极连接，所述存储芯片[U9]的引脚6与单片机的引脚26连接，电 阻[R26]的一端与存储芯片[U9]的引脚6连接，所述电阻[R26]的另一端与+5V电源正极连 接，所述存储芯片[U9]的引脚1、引脚2、引脚3、引脚4及引脚7与+5V电源负极连接。
说明书
规模化养殖禽畜饮用水处理控制装置
技术领域
本实用新型涉及一种饮用水处理控制装置，具体地说是一种规模化养殖禽畜饮用水处理 控制装置。
背景技术
目前用于养殖动物的饮用水大都直接采自地下水或江河湖泊水，由于自然水中存在大量 有机物、病原微生物和有害金属，同时经受着各种环境的污染，对养殖动物的正常生长危害 极大，极易造成疾病感染或有害物质在机体内残留，而影响生产效益和危害人类健康，这也 是制约畜牧养殖业健康发展的一个重要因素。全国畜禽疫病普查显示，在202种畜禽传染病 中，细菌性疾病有111种，病毒性疾病80种，真菌性疾病11种，其中30%以上与水有关， 如水中病原体污染，细菌、病毒、藻类、原生动物等病原微生物，经水传播的大肠杆菌、沙 门氏菌、菌病毒等引起的肠炎、伤寒、黄白痢、鸡新城疫、坏死性肠炎和溃疡性肠炎、鸡霍 乱等，严重的可能会爆发大面积传染，影响畜禽养殖的效益。
目前常用的禽畜引用水处理方法是通过化学消毒法来对水进行消毒，即加氯消毒或臭氧 消毒，而化学消毒一般都会产生消毒副产物，对禽畜有较大危害，从而造成二次污染等问题。 此外当天气较为阴凉时，地下水或江河湖泊水的温度较低,禽畜饮用后会造成腹泻，感染疾病 等，对禽畜身体危害较大，导致饲养成本增加，利润降低等，不适合禽畜直接饮用。
因此设计一种规模化养殖禽畜饮用水处理控制装置变得非常有必要，有利于推动畜禽规 模化、规范化养殖的发展。
发明内容
本实用新型提供的规模化养殖禽畜饮用水处理控制装置能够满足规模化健康养殖的需 求，达到畜禽饮水安全与卫生的要求，避免因畜禽养殖由饮水而引发的各种疾病和危害。为 了解决上述技术问题，本实用新型采用下述技术方案：规模化养殖禽畜饮用水处理控制装置 主要由晶振电路、复位电路、编程接口电路、单片机、断线检测电路、继电器电路、温度传 感器电路、液晶显示电路、按键接口电路、指示灯电路、报警电路、时钟电路及串行存储电 路组成;所述晶振电路、所述复位电路、所述编程接口电路、所述断线检测电路、所述继电 器电路、所述温度传感器电路、所述液晶显示电路、所述按键接口电路、所述指示灯电路、 所述报警电路、所述时钟电路及所述串行存储电路均与单片机连接。
所述断线检测电路包括四相电路，其一相是消毒断线检测电路，另三相是W、U、V相加 热断线检测电路，在消毒断线检测电路中，P6接口通过引脚1和引脚2串联连接在交流电源 线中，互感器T4原边绕线圈的两端分别与P6接口的引脚1或引脚2连接，所述互感器T4副 边绕线圈的两端分别与整流桥B3交流输入端的引脚2或引脚4连接，所述整流桥B3直流输 出端引脚1与电容C6的正极、电容的C10的一端及电阻R6的一端连接，所述电阻R6的另一 端与光电耦合器U4中发光二极管的正极连接，所述整流桥B3直流输出端引脚3与电容C6的 负极、电容C10的另一端及光电耦合器U4中发光二极管的负极连接，所述光电耦合器U4中 三极管的集电极与单片机U1的引脚15连接，所述光电耦合器U4中三极管的发射极与+5V电 源负极连接，电阻R18的一端与+5V电源正极连接，所述电阻R18的另一端与单片机U1的引 脚15连接;在W相加热断线检测电路中，P5接口通过引脚1和引脚2串联连接在W相交流 电源线中，互感器T1原边绕线圈的两端分别与P5接口的引脚1或引脚2连接，所述互感器 T1副边绕线圈的两端分别与整流桥B2交流输入端引脚2或引脚4连接，所述整流桥B2直流 输出端引脚1与电容C5的正极、电容C9的一端及电阻R5的一端连接，所述电阻R5的另一 端与光电耦合器U3中发光二极管的正极连接，所述整流桥B2直流输出端引脚3与电容C5的 负极、电容C9的另一端及光电耦合器U3中发光二极管的负极连接，所述光电耦合器U3中三 极管的集电极与单片机U1的引脚12连接，所述光电耦合器U3中三极管的发射极与+5V电源 负极连接，电阻R16的一端与+5V电源正极连接，所述电阻R16的另一端与单片机U1的引脚 12连接;在U相加热断线检测电路中，P4接口通过引脚1和引脚2串联连接在U相交流电源 线中，互感器T2原边绕线圈的两端分别与P4接口的引脚1或引脚2连接，所述互感器T2副 边绕线圈的两端分别与整流桥B1交流输入端的引脚2或引脚4连接，所述整流桥B1直流输 出端引脚1与电容C4的正极、电容C8的一端及电阻R4的一端连接，所述电阻R4的另一端 与光电耦合器U2中发光二极管的正极连接，所述整流桥B1直流输出端引脚3与电容C4的负 极、电容C8的另一端及光电耦合器U2中发光二极管的负极连接，所述光电耦合器U2中三极 管的集电极与单片机U1的引脚13连接，所述光电耦合器U2中三极管的发射极与+5V电源负 极连接，电阻R17的一端与+5V电源正极连接，所述电阻R17的另一端与单片机U1的引脚13 连接;在V相加热断线检测电路中，P7接口通过引脚1和引脚2串联连接在V相交流电源线 中，互感器T3原边绕线圈的两端分别与P7接口的引脚1或引脚2连接，所述互感器T3副边 绕线圈的两端分别与整流桥B4交流输入端的引脚2或引脚4连接，所述整流桥B4直流输出 端引脚1与电容C7的正极、电容C11的一端及电阻R7的一端连接，所述电阻R7的另一端与 光电耦合器U5中发光二极管的正极连接，所述整流桥B4直流输出端引脚3与电容C7的负极、 电容C11的另一端及光电耦合器U5中发光二极管的负极连接，所述光电耦合器U5中三极管 的集电极与单片机U1的引脚14连接，所述光电耦合器U5中三极管的发射极与+5V电源负极 连接，电阻R19的一端与+5V电源正极连接，所述电阻R19的另一端与单片机U1的引脚14 连接。
所述继电器电路包括用来控制加热的加热继电器电路和用来控制消毒的消毒继电器电 路，在加热继电器电路中，三极管Q2的发射极通过电阻R24与+5V电源正极连接，所述三极 管Q2的基极通过电阻R21与单片机U1的引脚22连接，所述三极管Q2的集电极与光电耦合 器U6中发光二极的管正极连接，所述光电耦合器U6中发光二极管的负极与+5V电源负极连 接，所述光电耦合器U6中三极管的集电极与三极管Q4的基极连接，所述光电耦合器U6中三 极管的发射极与+12V电源负极连接，所述三极管Q4的发射极与+12V电源正极连接，电阻R27 连接在三极管Q4的基极和发射极之间，所述三极管Q4的集电极与继电器K1的引脚5连接， 二极管D5的正极与继电器K1的引脚6连接，所述二极管D5的负极与继电器K1的引脚5连 接，所述继电器K1的引脚6与+12V电源负极连接，电阻R34与电容C12串联连接后连接在 继电器K1的引脚1和引脚2之间,所述继电器K1的引脚1及引脚3与P9接口的引脚2连接， 所述继电器K1的引脚2及引脚4通过保险丝F1与P9接口的引脚1连接;在消毒继电器电路 中，三极管Q3的发射极通过电阻R23与+5V电源正极连接，所述三极管Q3的基极通过电阻 R22与单片机U1的引脚21连接，所述三极管Q3的集电极与光电耦合器U7中发光二极管的 正极连接，所述光电耦合器U7中发光二极管的负极与+5V电源负极连接，所述光电耦合器U7 中三极管的集电极与三极管Q5的基极连接，所述光电耦合器U7中三极管的发射极与+12V电 源负极连接，所述三极管Q5的发射极与+12V电源正极连接，电阻R28连接在三极管Q5基极 和发射极之间，所述三极管Q5的集电极与继电器K2的引脚5连接，二极管D6的正极与继电 器K2的引脚6连接，所述二极管D6的负极与继电器K2的引脚5连接，所述继电器K2的引 脚6与+12V电源负极连接,电阻R33与电容C13串联连接后连接在继电器K2的引脚1和引脚 2之间，所述继电器K2的引脚1及引脚3与P10接口的引脚2连接，所述继电器K2的引脚2 及引脚4通过保险丝F2与P10接口的引脚1连接。

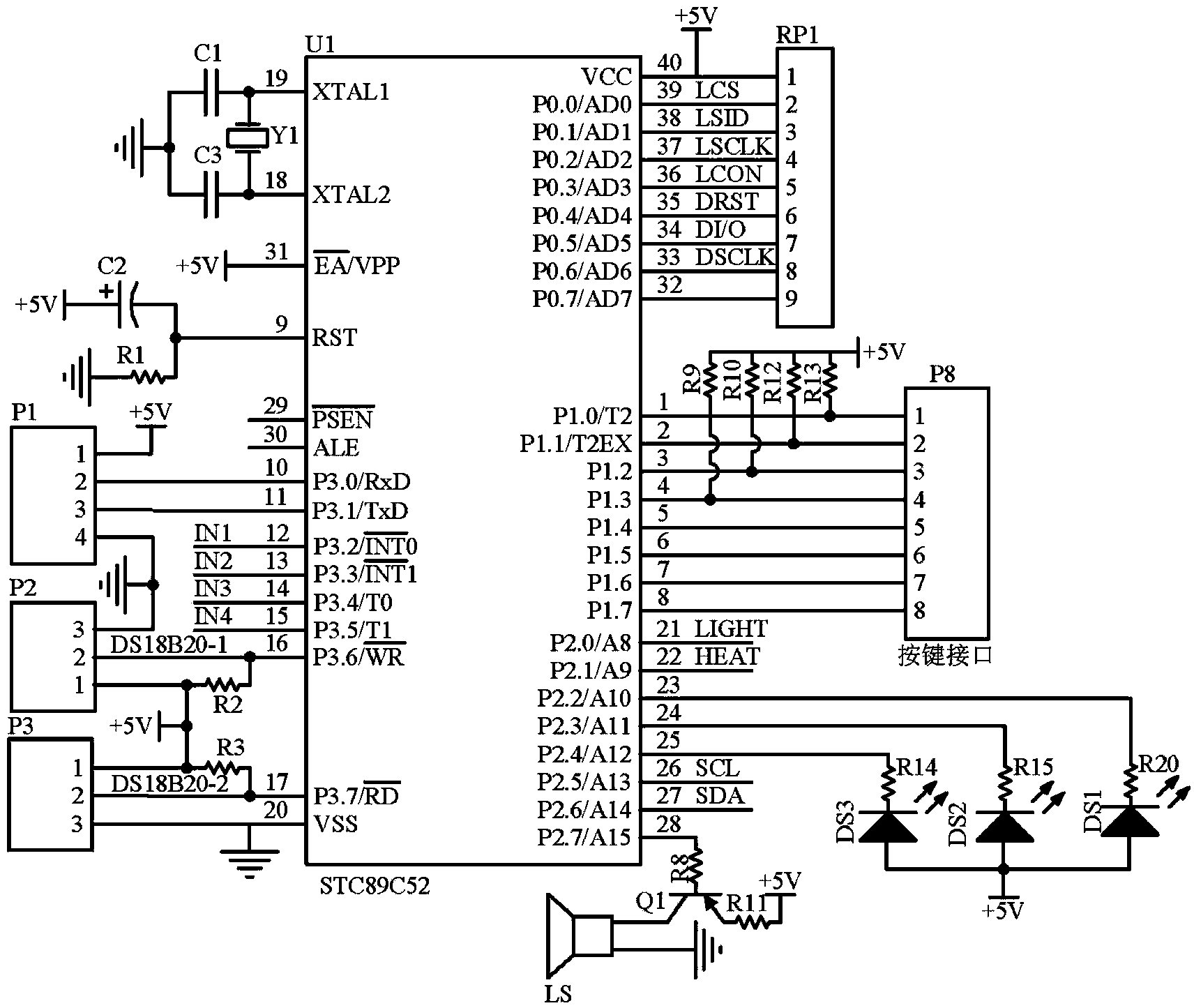

所述单片机U1为STC89C52单片机，所述单片机U1的引脚40与+5V电源正极连接，所 述单片机U1的引脚20与+5V电源负极连接，电阻排RP1的引脚1与+5V电源正极连接，所述 电阻排RP1的其余8个引脚分别与单片机U1的引脚32、引脚33、引脚34、引脚35、引脚 36、引脚37、引脚38、引脚39一一对应连接;所述单片机U1的引脚18和引脚19之间跨接 晶振Y1，所述单片机U1的引脚18和引脚19分别通过电容C1或C3与+5V电源负极连接;所 述复位电路中，电容C2的正极与+5V电源正极连接，所述电容C2的负极与单片机U1的引脚 9连接，所述单片机U1的引脚9通过电阻R1与+5V电源负极连接;所述报警电路中，蜂鸣 器LS的负极与+5V电源负极连接，所述蜂鸣器LS的正极与三极管Q1的集电极连接，电阻R8 的一端与三极管Q5的基极连接，所述电阻R8的另一端与单片机U1的引脚28连接，电阻R11 的一端与三极管Q5的发射极连接，所述电阻R11的另一端与+5V电源正极连接;所述指示灯 电路中，发光二极管DS1的负极通过电阻R20与单片机U1的引脚23连接，发光二极管DS2 的负极通过电阻R15与单片机U1的引脚24连接，发光二极管DS3的负极通过电阻R14与单 片机U1的引脚25连接;所述温度传感器电路中，所述温度传感器为DS18B20型号,其中一个 温度传感器通过P2接口与单片机U1连接，所述P2接口的引脚3与+5V电源负极连接，所述 P2接口的引脚2与单片机U1的引脚16连接，所述单片机U1的引脚16通过电阻R2与+5V电 源正极连接，所述P2接口的引脚1与+5V电源正极连接，其中另一个温度传感器通过P3接 口与单片机U1连接，所述P3接口的引脚3与+5V电源负极连接，所述P3接口的引脚2与单 片机U1的引脚17连接，所述单片机U1的引脚17通过电阻R3与+5V电源正极连接，所述P3 接口的引脚1与+5V电源正极连接;所述按键接口电路中，P8接口的8个引脚分别与单片机 U1的引脚1、引脚2、引脚3、引脚4、引脚5、引脚6、引脚7、引脚8一一对应连接，所述 单片机U1的引脚1、引脚2、引脚3及引脚4分别通过电阻R13、电阻R12、电阻R10及电阻 R9与+5V电源正极连接，4×4矩阵键盘通过P8接口与单片机U1连接;所述编程接口电路中， P1接口的引脚2与单片机U1的引脚10连接，所述P1接口的引脚3与单片机U1的引脚11 连接，所述P1接口的引脚1与+5V电源正极连接，所述P1接口的引脚4与+5V电源负极连接。
所述液晶显示电路包括的液晶显示器U10为12864型号，所述液晶显示器U10的引脚4 与单片机U1的引脚39连接，所述液晶显示器U10的引脚5与单片机U1的引脚38连接，所 述液晶显示器U10的引脚6与单片机U1的引脚37连接，所述液晶显示器U10的引脚2与+5V 电源正极连接,所述液晶显示器U10的引脚3与电位器R25的中心抽头引脚连接，所述电位 器R25的另外两个引脚分别与+5V电源连正极接或+5V电源负极连接,所述液晶显示器U10的 引脚19通过电阻R31与+5V电源正极连接，所述液晶显示器U10的引脚20与三极管Q6的发 射极连接，所述三极管Q6的基极通过电阻R32与单片机U1的引脚36连接，所述三极管Q6 的集电极与+5V电源负极连接，所述液晶显示器U10的引脚1、引脚15与+5V电源负极连接。
所述时钟电路包括的时钟芯片U8为DS1302型号，所述时钟芯片U8的引脚5与单片机U1 的引脚35连接，所述时钟芯片U8的引脚6与单片机U1的引脚34连接，电阻R30连接在时 钟芯片U8的引脚6与+5V电源正极之间，所述时钟芯片U8的引脚7与单片机U1的引脚33 连接，所述时钟芯片U8的引脚1与+5V电源正极连接，所述时钟芯片U8的引脚4与+5V电源 负极连接，电池BT正极与时钟芯片U8的引脚8连接，所述电池BT负极与+5V电源负极连接。
所述串行存储电路包括的存储芯片U9为24C02型号，所述存储芯片U9的引脚5与单片 机U1的引脚27连接，电阻R29连接在+5V电源正极与存储芯片U9的引脚5之间，所述存储 芯片U9的引脚8与+5V电源正极连接，所述存储芯片U9的引脚6与单片机的引脚26连接， 电阻R26的一端与存储芯片U9的引脚6连接，所述电阻R26的另一端与+5V电源正极连接， 所述存储芯片U9的引脚1、引脚2、引脚3、引脚4及引脚7与+5V电源负极连接。
采用本实用新型的有益效果是，能够满足规模化健康养殖的需求，达到畜禽饮水安全与 卫生的要求，避免因畜禽养殖由饮水而引发的各种疾病和危害。
