申请日2014.08.10
公开(公告)日2017.01.04
IPC分类号E03C1/01; E03C1/12; E03C1/122; C02F9/02; C02F11/12
摘要
本发明的厕所污水净化处理回用装置涉及生活卫生设施领域，是由便池、洗涤槽、污物收集罐、污水处理回收装置和清水箱构成，清水箱下部设有管路与便池连通、其管路支路为洗涤槽供水，洗涤槽底部设有出水管路与便池连通，便池底部管路与污物收集罐上部连通，污物收集罐底部管路通过输料泵后与污物固液分离装置入口连通，污液收集罐的出口管路通过排污泵后与污水处理回收装置连通，污水处理回收装置出口与洗涤槽管路连接。本发明厕所污水净化处理回用装置，建造厕所时不必修建化粪池，减少工程造价和粪水运输困难，使得修建厕所不再困难。可以在任何环境条件下建厕，其工程造价低廉。人性化管理设计，建造费用低、维护简单、节省人力、节能减排。
权利要求书

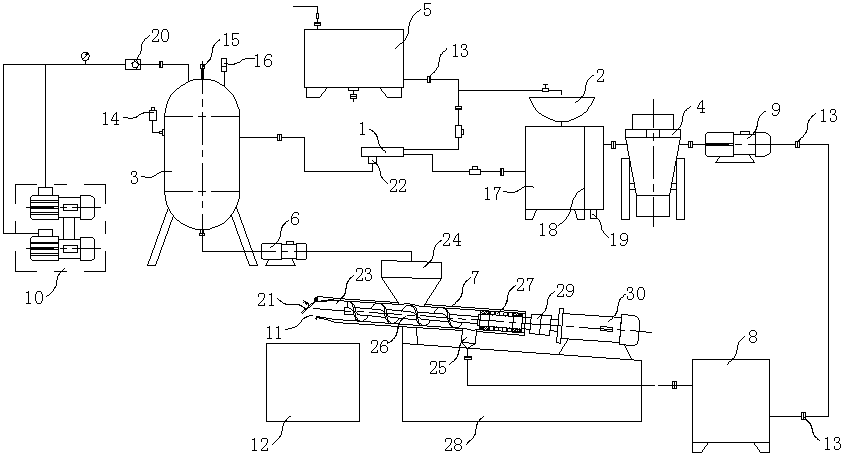

1.厕所污水净化处理回用装置，是由便池(1)、洗涤槽(2)、污物收集罐(3)、污水处理回收装置(4)和清水箱(5)构成，其特征在于清水箱(5)下部设有管路与一个以上的便池(1)连通、其管路支路为一个以上的洗涤槽(2)供水，洗涤槽(2)底部出口连通集水箱(17)、集水箱(17)设有出水管路与便池(1)连通，便池(1)底部设有管路与污物收集罐(3)上部连通，污物收集罐(3)上部管路连接了一组以上的真空泵(10);污物收集罐(3)底部管路通过输料泵(6)后与污物固液分离装置(7)入口连通，污物固液分离装置(7)的排液口(25)管路连通着污液收集罐(8)，污液收集罐(8)的出口管路通过排污泵(9)后与污水处理回收装置(4)连通，污水处理回收装置(4)出口与集水箱(17)上部连通，所述的集水箱(17)内设有过滤隔板(18)、底部设有排污阀(19);所述的污物固液分离装置(7)，它包括筒体(23)，筒体(23)的前端为压缩室、并设有物料出口(11)，物料出口(11)的正下方设有物料收集槽(12)，在压缩室出口处装有电磁门板(21)，在筒体(23)中上部焊有进料斗(24)，在筒体(23)后下方开有排液口(25);筒体(23)的后端是轴承箱，螺旋轴杆(26)是通过轴承(27)固定在筒体(23)中，在螺旋轴杆(26)末端装有连轴器(29)与电动机(30)联接;所述的污物收集罐(3)为真空设置，上部设有液位开关(14)、压力开关(15)和安全阀(16)。
2.如权利要求1的所述的厕所污水净化处理回用装置，其特征在于所述的污物固液分离装置(7)为卧式螺旋分离机。
说明书
厕所污水净化处理回用装置
技术领域
本发明涉及生活卫生设施领域，尤其涉及厕所污水净化处理回用装置。
背景技术
目前世界各国都有各种各样的环保厕所，极大的改善了旅游景区以及交通工具场合入厕不便的问题。我国也已经发明了各种各样的便溺装置，对环境保护和特定环境人群入厕给予极大的方便。但这些发明的共同缺陷就是，必须使用排污车将集存在箱中的污物抽出运走或者直接排到下水线中去，这样仅是达到局部卫生，没有实现节能减排的目的。主要体现在现有的新型便用器具设备仅是方便群众入厕和清洁卫生快捷，但不能将污物中的固液分开，其中的污水不能集中处理再利用，达不到节省水资源的目的。
发明内容
本发明旨在针对背景技术中存在的不足，而提供的厕所污水净化处理回用装置。
本发明的厕所污水净化处理回用装置，是由便池、洗涤槽、污物收集罐、污水处理回收装置和清水箱构成，其清水箱下部设有管路与一个以上的便池连通、其管路支路为一个以上的洗涤槽供水，洗涤槽底部出口连通集水箱、集水箱设有出水管路与便池连通，污物收集罐底部管路通过输料泵后与污物固液分离装置入口连通，污物固液分离装置的液体出口管路连通着污液收集罐，污液收集罐的出口管路通过排污泵后与污水处理回收装置连通，污水处理回收装置出口与集水箱上部连通，所述的集水箱内设有过滤隔板、底部设有排污阀。
作为本发明的进一步改进，所述的是污物收集罐上部管路连接了一组以上的真空泵。
作为本发明的进一步改进，所述的是污物固液分离装置为卧式螺旋分离机。
作为本发明的进一步改进，污物固液分离装置的前端部设有物料出口、物料出口的正下方设有物料收集槽。
作为本发明的进一步改进，所述的各连接管道上均设有开关阀。
作为本发明的进一步改进，所述的污物收集罐为真空设置，上部设有液位开关、压力开关和安全阀。
本发明厕所污水净化处理回用装置，采用污物固液分离装置和设备，使固体污物采用挤压固化处理，使体积缩小便于包装和符合卫生条件运输到指定地点。因而在建造厕所时不必再修建化粪池，大大减少工程造价和粪水运输困难，使得修建厕所不再困难。固液分离出来污水进行回收处理和再利用，降低了清水的耗用量使备用水箱体积相对减少，作到即节省水资源又减少占地面积。对厕所采用全程自动人性化程序管理，所有设备和装置均会按设计标准进入工作状态，除入厕完毕后需人按键来完成冲洗外，仅需工作人员巡视即可。使用时只需手轻轻按一下键即可完成清洗，由于本发明采用紧凑式设计，结构简单轻巧使得建厕不再困难，可以在任何环境条件下建厕，其工程造价低廉。全套工程设备以污物收集罐为起始点、罐内为负压力值，只要始终保持恒压范围内，厕所完全可以保证正常使用。完全适应不同地区，不同地理环境和不同公共场所建造。人性化管理设计，作到建造费用低,节能减排、维护简单、节省人力。即便捷卫生又能将污物迅速固液分开，固体物经过挤压固化和脱水，体积缩小利于包装和运输。厕所中所有用过的洗涤水和固液分离污水一同进入水处理器，进行二次固液分离和除臭，这些水与水箱的水按不同比例进行排放用于便池的冲洗，达到环保、减排和节能的目的。
