申请日2014.08.08
公开(公告)日2014.11.19
IPC分类号E03F7/08
摘要
本发明公开了一种检查井污泥清掏工具，包括长柄，长柄内设置有转轴，转轴上设置有外螺纹，长柄内相应设置有内螺纹，转轴和长柄通过螺纹连接，长柄底部两边分别固定连接有固定支杆，转轴底端穿出长柄，转轴底端固定连接有固定连接片，固定支杆端部铰接有连杆A，固定连接片两端分别铰接有连杆B，连杆A上固定连接有铲勺，铲勺的手柄端与连杆A固定连接，铲勺中部铰接连杆B。该检查井污泥清掏工具方便简捷的将检查井深处的淤泥或硬质的泥土抓起取出，无需人工深入，大大减少了人工劳动力，提升了检查井等深井挖泥工人工作效率，提升了工作时的安全性。
权利要求书
1. 一种检查井污泥清掏工具，包括长柄，其特征是，所述长柄内设置有转轴，转轴上设置有外螺纹，长柄内相应设置有内螺纹，转轴和长柄通过螺纹连接，长柄底部两边分别固定连接有固定支杆，转轴底端穿出长柄，转轴底端固定连接有固定连接片，固定支杆端部铰接有连杆A，固定连接片两端分别铰接有连杆B，连杆A上固定连接有铲勺，铲勺的手柄端与连杆A固定连接，铲勺中部铰接连杆B。
2. 根据权利要求1所述的检查井污泥清掏工具，其特征是，所述转轴两端设置有外螺纹，转轴中部为光杆，长柄内两端相应设置有内螺纹。
3.根据权利要求1所述的检查井污泥清掏工具，其特征是，所述转轴顶端穿出长柄，转轴顶端设置有旋转手柄。
说明书
检查井污泥清掏工具
技术领域
本发明涉及一种管内清泥工具，尤其涉及一种检查井污泥清掏工具。
背景技术
现有管道一般都会埋在很深的地下，尤其是一些通污水的管道，因此往往需要比较深的检查井用来连通，而这些管道经常需要通过检查井位置进行清污掏泥的工作。目前采取的清污掏泥方式通常是通过人工下去清理或通过抽水抽淤泥的水泵进行抽取，但由于这些检查井较深，人工下去困难且容易造成危险，而且一些检查井底部的淤泥已结成块，难以用水泵抽取清理。
发明内容
为解决上述技术问题，本发明设计了一种十分方便、人工使用的检查井污泥清掏工具。
本发明采用如下技术方案：

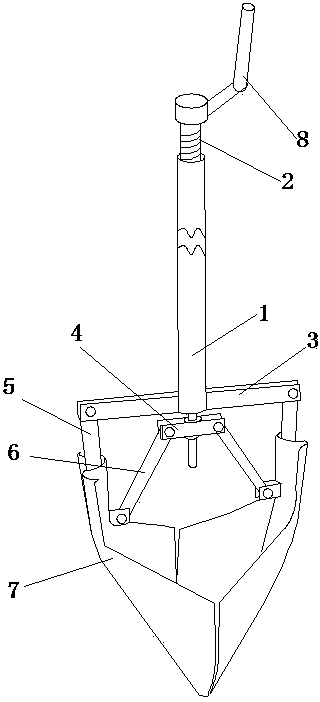

一种检查井污泥清掏工具，包括长柄，长柄内设置有转轴，转轴上设置有外螺纹，长柄内相应设置有内螺纹，转轴和长柄通过螺纹连接，长柄底部两边分别固定连接有固定支杆，转轴底端穿出长柄，转轴底端固定连接有固定连接片，固定支杆端部铰接有连杆A，固定连接片两端分别铰接有连杆B，连杆A上固定连接有铲勺，铲勺的手柄端与连杆A固定连接，铲勺中部铰接连杆B。
作为优选，所述转轴两端设置有外螺纹，转轴中部为光杆，长柄内两端相应设置有内螺纹。通过两端螺纹中间光杆的设置，在保证转轴稳定性的同时，大大减小了转轴转动的摩擦力，节约了生产劳动力。
作为优选，所述转轴顶端穿出长柄，转轴顶端设置有旋转手柄。
与现有技术相比，本发明发明了一种十分方便、人工使用的检查井污泥清掏工具，该工具通过长柄和长柄内部转轴的设置，通过转动转轴带动转轴上下移动，改变铲勺、连杆A和连杆B之间的位置和角度的关系，来带动两边的铲勺进行合拢抓泥和分开放泥的动作，便于方便简捷的将检查井深处的淤泥或硬质的泥土抓起取出，无需人工深入，大大减少了人工劳动力，提升了检查井等深井挖泥工人工作效率，提升了工作时的安全性。
