申请日2014.11.13
公开(公告)日2015.02.25
IPC分类号C02F9/14
摘要
本发明涉及一种适用于农村地区的生活污水处理及回用装置，由一个集水池，滤池和蓄水池构成。集水池进水部位有格网，下部有沉水植物，出水部位有碳化秸秆过滤装置。滤池上部水中种植有浮游植物，下部有滤料层，从上到下依次为：细砂层，砾石层，碳化秸秆层;滤料下部安装有集水管收集污水并排入蓄水池。蓄水池积蓄处理后的污水并由水泵将污水吸出进行灌溉。
权利要求书
1.一种农村生活污水处理及回用装置，包括一个集水池，一个滤池和一个蓄水池，其特征在于集水池进水部位设有格网，集水池出水部位设有过滤装置，集水池出水部位的过滤装置由钢丝格网和袋装碳化秸秆组成，集水池出水部位的过滤装置安装在集水池和滤池之间的隔墙部位，集水池底部种植沉水植物;滤池水中种植有浮游植物，滤池下部设有滤料层和集水管，滤池下部滤料层由三部分构成，从上到下依次为：细砂层，砾石层，碳化秸秆层。
2.根据权利要求1所述的农村生活污水处理及回用装置，其特征在于蓄水池中安装水泵。
3.根据权利要求1所述的农村生活污水处理及回用装置，其特征在于集水池底部设有放空管。
4.根据权利要求3所述的农村生活污水处理及回用装置，其特征在于袋装碳化秸秆位于两片钢丝格网间。
5.根据权利要求1所述的农村生活污水处理及回用装置，其特征在于滤池底部也设有放空管。
6. 根据权利要求1 所述的农村生活污水处理及回用装置，其特征在于集水池出水部位过滤装置和滤池底部滤料层中用到的碳化秸秆由玉米、水稻秸秆经碳化处理得到。
说明书
一种农村生活污水处理及回用装置
技术领域
本发明涉及一种适用于农村地区分散式排放生活污水的处理及回用装置，属于生活污水处理及循环利用技术领域。
背景技术
近年来，我国的生活污水处理厂兴建数量和规模不断增加，污水处理率不断升高，污水受纳水体的水环境也得到极大地改善。但是，这些污水处理设施主要集中在城市地区，而广大农村地区由于污水收集设施不完善，污水分散排放，加上污水处理成本过高等原因，农村地区的污水一直没有得到有效的处理。这极大地恶化了农村村民的生活环境，也不利于农村地区的生态建设，对于新农村建设的原则也不相符合。开发一种符合农村地区实际条件的、小型的、经济的污水处理装置显得非常必要。另一方面，由于雨水分布不均等原因，农村地区的水资源供需矛盾日益突出，农业灌溉用水与人蓄饮水和生活用水几乎出现冲突。因此，增辟灌溉水源，将处理后的农村地区生活污水回用到灌溉中对于促进农村地区的经济循环发展有重要意义。
发明内容
要解决的技术问题
本发明提供一种适用于农村地区，能够对生活污水进行有效处理，并将处理后的污水进行回用的装置。该装置充分利用现有条件，制作及运营成本低廉，简单易行。
技术方案

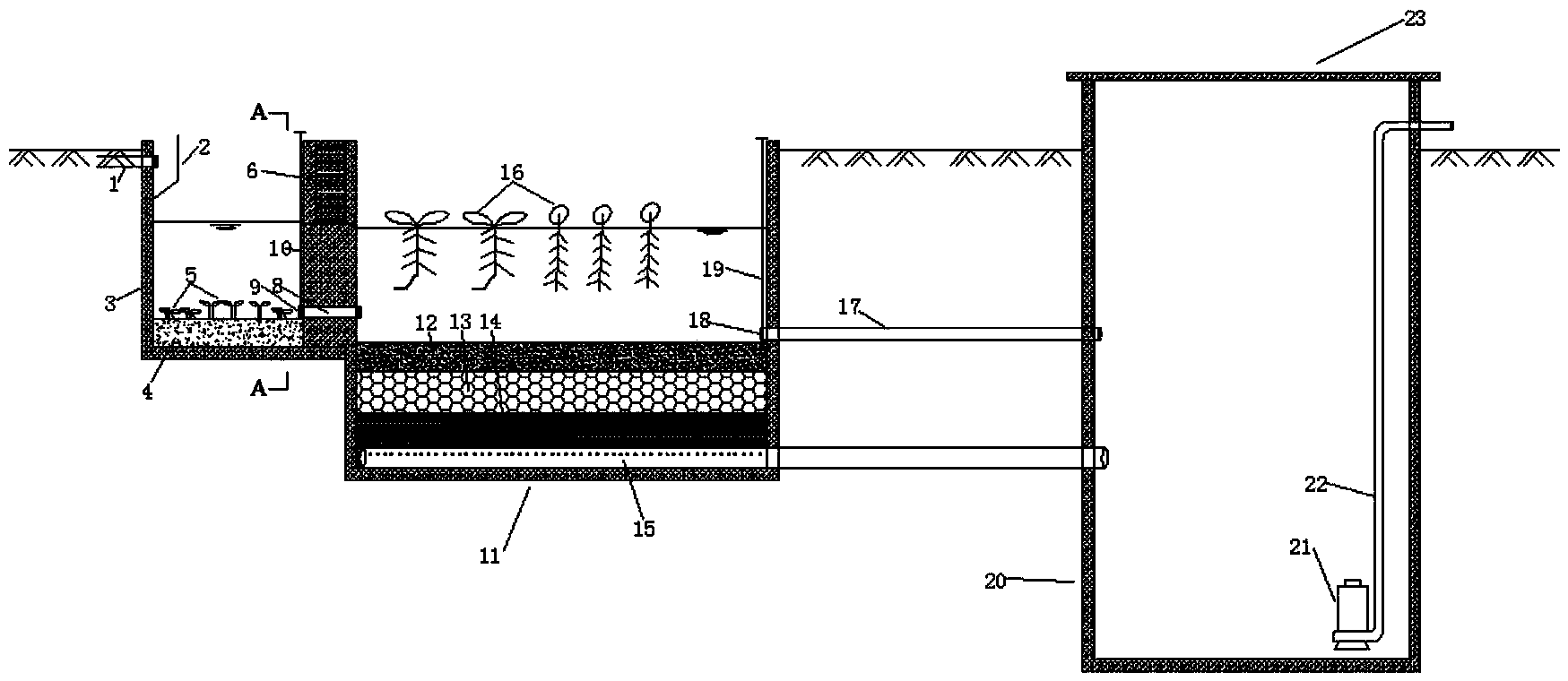

一种农村生活污水处理及回用装置，包括一个集水池，一个滤池和一个蓄水池，其特征在于集水池通过进水管进水，进水部位设有格网，集水池出水部位设有过滤装置，集水池出水部位的过滤装置由钢丝格网和袋装碳化秸秆组成，集水池出水部位的过滤装置安装在集水池和滤池之间的隔墙部位，集水池底部种植沉水植物;滤池通过与集水池连接隔墙处的钢丝格网进水，滤池水中种植有浮游植物，滤池下部设有滤料层和集水管，滤池下部滤料层由三部分构成，从上到下依次为：细砂层，砾石层，碳化秸秆层;蓄水池通过滤池集水管进水。
所述的蓄水池中安装水泵。
所述的集水池底部设有放空管。
所述的袋装碳化秸秆位于两片钢丝格网间。
所述的碳化秸秆由玉米、水稻秸秆经碳化处理得到。
所述的滤池底部也设有放空管。
有益效果是：
1. 该发明能够充分利用农村地区现有设备条件建设构筑物，建造和运行成
本低，简单易行。
2. 该发明不仅可以对生活污水进行有效处理，减少污染，而且处理后污水回用于灌溉，可以节约水资源。
