申请日2014.11.13
公开(公告)日2015.03.25
IPC分类号D21F1/66; C02F11/00
摘要
本实用新型实施例提供的一种污泥回用系统，包括所述废水处理池、振动筛，污泥储存槽、注浆泵，混合器、流量計、流浆箱、止回阀;所述废水处理池与所述振动筛连接，所述振动筛过滤后引入所述污泥储存槽。所述污泥储存槽和所述混合器之间安装所述注浆泵，用直径 50mm管子连接。所述注浆泵与混合器之间连接英制6分管子。所述混合器和所述流浆箱之间安装所述流量计、所述混合器下方安装排污管。各阀门后边加所述止回阀。
1.一种污泥回用系统，其特征在于，包括：废水处理池、振动筛，污泥储存槽、注浆泵，混合器、流量計、流浆箱、压力筛、止回阀;所述废水处理池与所述振动筛通过直径75mm的管子连接，管子上安装有阀门;所述振动筛为圆形，直径为1m、筛孔径为2 mm 至3mm;所述振动筛过滤后的污泥进入所述污泥储存槽;所述污泥储存槽和所述混合器之间安装所述注浆泵，所述污泥储存槽、混合器和所注浆泵之间通过直径 50mm管子连接，所述注浆泵前后分别安装有一个阀门;所述注浆泵与混合器之间连接英制6分管子，并安装有阀门和止回阀;所述混合器和所述流浆箱之间安装所述流量计;所述流量计与所述流浆箱之间安装有阀门和止回阀，所述混合器下方安装排污管;所述压力筛与所述流浆箱之间安装有阀门。
2.根据权利要求1所述的污泥回用系统，其特征在于，所述注浆泵连接有5.5kw电机、所述注浆泵的扬程为27米;所述混合器为圆筒形，直径650mm、高1000mm。
说明书
污泥回用系统
技术领域
本实用新型涉及造纸节能减排领域，特别涉及一种污泥回用系统。
技术背景
造紙厂为了落实节能减排政策。对污泥的处理各有不同方式，有的将污泥压干后放入锅炉燃烧，有的做成有机肥料用于农业。这两种方法投资都较大，容易对环境造成污染。
实用新型内容
本实用新型实施例所提供的一种污泥回用系统可将造纸废水处理池的污泥，通过采用流浆箱前污泥回用技术，使污泥被浆料完全吸收。污泥回用系统地应用，投资金额少、减少了污染。技术最为合理。

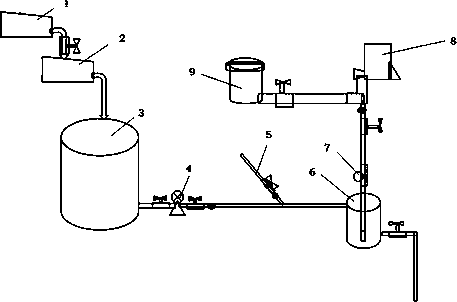

该装置包括：废水处理池、振动筛，污泥储存槽、注浆泵，混合器、流量計、流浆箱、止回阀;所述废水处理池与所述振动筛连接，所述振动筛过滤后引入所述污泥储存槽。所述污泥储存槽和所述混合器之间安装所述注浆泵，用直径 50mm管子连接。所述注浆泵与混合器之间连接英制6分管子。所述混合器和所述流浆箱之间安装所述流量计、所述混合器下方安装排污管。各阀门后边加所述止回阀。
其中，进一步包括所述振动筛直径为1平方米、筛孔径为2-3mm，所述注浆泵配5.5kw电机、扬程为27米，所述混合器直径650×高1000mm。
本实用新型提供的一种污泥回用系统，所述废水处理池中的污泥经所述振动筛过滤后，引入所述污泥储存槽储存。用所述注浆泵将所述污泥储存槽中的污泥加压泵入所述混合器。所述注浆泵与混合器之间连接的英制6分管子加入留住剂。加入留住剂的污泥在所述混合器混合之后，提高了污泥的留住能力，经过所述流量计进入流浆箱、与压力筛过来的大量纸浆汇合。实现了污泥回用目的。本技术方案结构简单，投资小，效果好，避免了污染。
