申请日2014.11.13
公开(公告)日2015.04.22
IPC分类号B01D29/56; B01D29/60; B01D29/64; B01D29/66
摘要
本实用新型公开了一种雨污水全自动过滤器，包括过滤器本体和与过滤器本体相匹配的电控箱，过滤器本体上端连接有电动马达，并且过滤器本体内部设有环形结构的过滤网和清洗装置，过滤器本体的下端和侧端分别设有入水口和出水口，并且过滤器本体侧端设有与过滤网相适配的压差传感器，压差传感器通过控制管路连接有电控箱，过滤器本体上端还设有排污口，排污口处设有相匹配的电磁开关和排污开关。本实用新型的有益效果为：本装置结构简单，容易操作，通过采用金属网过滤，无需更换滤料;处理水量大、截污效果好;自动反冲洗、不间断供水;设备体积小、节省占地面积;安装方便快捷，有较强的工程应用和推广前景，有利于市场的推广与应用。
权利要求书

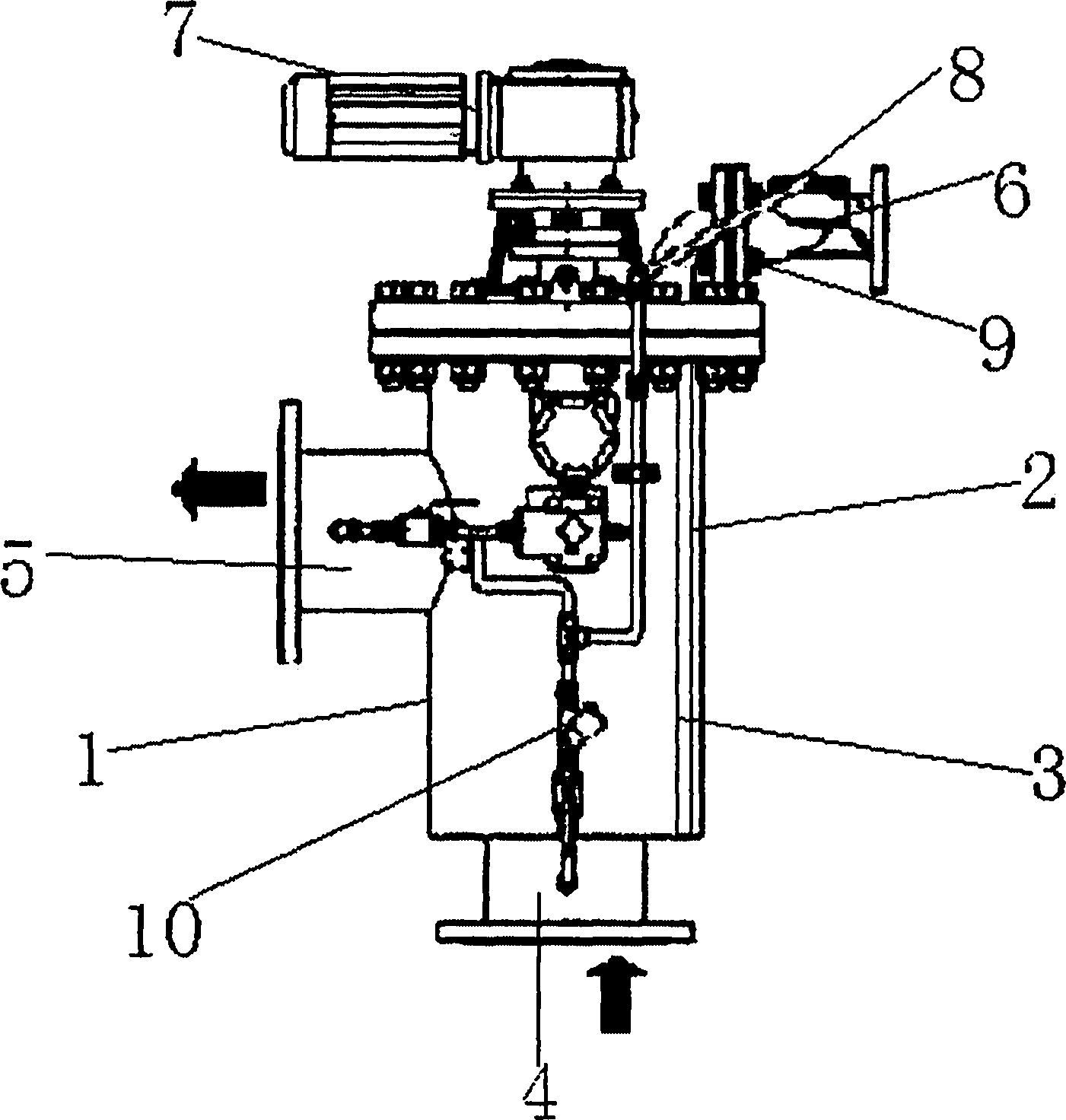

1.一种雨污水全自动过滤器，包括过滤器本体(1)和与过滤器本体(1)相匹配的电控箱，其特征在于，所述过滤器本体(1)上端连接有电动马达(7)，并且所述过滤器本体(1)内部设有环形结构的过滤网和清洗装置，所述过滤器本体(1)的下端和侧端分别设有入水口(4)和出水口(5)，并且所述过滤器本体(1)侧端设有与过滤网相适配的压差传感器，所述压差传感器通过控制管路连接有电控箱，所述过滤器本体(1)上端还设有排污口(6)，所述排污口(6)处设有相匹配的电磁开关(8)和排污开关(9)，其中，所述电磁开关(8)、清洁装置和所述过滤器本体(1)均与所述电控箱控制连接。
2.根据权利要求1所述的雨污水全自动过滤器，其特征在于，所述过滤网包括第一过滤网(2)和设置于第一过滤网(2)内侧的第二过滤网(3)，所述第一过滤网(2)与所述过滤器本体(1)相连接，所述第二过滤网(3)与所述第一过滤网(2)相连。
3.根据权利要求2所述的雨污水全自动过滤器，其特征在于，所述第一过滤网(2)的过滤精度为100微米。
4.根据权利要求2所述的雨污水全自动过滤器，其特征在于，所述第二过滤网(3)的过滤精度为10微米。
5.根据权利要求2至4中任意一项所述的雨污水全自动过滤器，其特征在于，所述第一过滤网(2)和第二过滤网(3)均采用不锈钢316L材质构成。
6.根据权利要求1所述的雨污水全自动过滤器，其特征在于，所述电控箱内设有过滤时间定时器和排污时间定时器。
7.根据权利要求1所述的雨污水全自动过滤器，其特征在于，所述清洗装置包括不锈钢清洁刷(10)。
8.根据权利要求1所述的雨污水全自动过滤器，其特征在于，所述入水口(4)和出水口(5)处均设有相匹配的法兰结构。
说明书
一种雨污水全自动过滤器
技术领域
本实用新型涉及水处理技术领域，具体来说，涉及一种雨污水全自动过滤 器。
背景技术
在水处理技术领域，过滤一般是指水通过某种介质使其所含的杂质颗粒得 以截留，从而使原水获得澄清的工艺处理过程。传统的机械过滤设备包括：石 英砂过滤器、活性炭过滤器、多介质过滤器、纤维球过滤器、PP滤芯过滤器、 陶瓷过滤器等，所采用的滤料大多为石英砂、活性炭、无烟煤、天然锰砂、纤 维球、纤维束、陶粒等。
这些传统的过滤设备由于其过滤速度小、占地面积大，一般被应用于水的 深度处理单元，而针对于雨、污水的预处理单元而言，基于其上述的特点，便 曝露出了明显的劣势，主要体现在：
①设备占地面积大，一次性投资高;
②原水的污染物浓度高，反冲洗频繁，动力消耗大，运行成本高;
③滤料纳污能力急速下降，尤其是对于含油废水，滤料板结快，更换周期 缩短;
④滤料反冲洗时处理设备需要间断运行，不能保证连续供水;
⑤需要配备反冲洗水泵、水箱(池)、空压机等辅助设备;
⑥滤料更换劳动强度大，停机时间长;
对于雨、污水预处理系统的必要性：雨水在降落过程中，空气中的溶解性 气体，溶解性悬浮状固体，重金属及细菌等会进入其中。地表径流中的污染物 主要来自降雨对地表的冲刷。所以地表沉积物是雨水径流中污染物的主要来 源。地表沉积物的组成决定着雨水地表径流污染的性质。地表沉积物包括许多 污染物质，有固态废弃物碎屑(城市垃圾、动物粪便、城市建筑施工场地堆积 物)化学药品(草坪施用的化肥农药)、车辆排放物、油污等。具有不同使用 功能的地表其沉积物的来源不同。因而，雨水的水质会因地点、时间的不同而 有所差异。一般雨水水质主要考虑BOD、COD、SS、TN等的浓度。
就目前而言，雨水净化较少采用生物处理法，这主要与雨水本身的水质有 密切的关系。一方面，雨水中BOD含量较低，导致菌种较难存活;另一方面， 在无雨期间要保持菌种的存活需耗费财力、物力和人力。由于降雨的季节性和 随机性，如果单纯的处理雨水，其处理系统的运行将是不连续的，导致处理系 统的使用效率不高，因此常规雨水的处理方法通常采用物化处理的工艺。
雨水收集处理系统，是指雨水收集和处理的整个过程，这个过程主要包括 五个主要阶段：雨水初期弃流-预处理-储存-深度处理-回用;完成了这五个阶 段，就是一个雨水收集处理的全过程，也就是雨水收集回用系统。
对采用地面为集雨面时，水流在汇集的过程中常常挟带大量的泥沙、尘土、 树叶及其他污染物，须采取预处理措施。一般的预处理措施包括沉砂池和过滤 池(粗滤池)。实践表明，经过沉砂池沉淀处理后，泥沙等杂质含量依然较高， 尤其在黄土高原地区，泥沙等杂质含量居高不下。为了进一步提高水质，对经 过沉砂池处理后的雨水需要进行物理过滤。它的主要净化设施是过滤池，可以 建于沉砂池后与沉砂池配套使用，也可以单独采用。诸多试验表明，粗滤池处 理可使地面汇集雨水的悬浮物去除率达到78%，细菌总数去除率达到91%， 浊度降低71%，COD去除率达46%。粗滤池对地面雨水径流中的主要污染物 具有明显的去除效果。但是，这种粗滤池占地面积大，投资高，反冲洗频繁， 泥沙清理工作量大，间断供水等一系列的缺点限制了其大范围的推广使用。
现有的雨水处理工艺流程一般为：雨水屋面、地面径流——雨水收集管道 ——雨水弃流装置——雨水预处理设备——雨水蓄水单元——雨水深度处理 装置——雨水回用水点
上述工艺流程图说明：初期雨水经过弃流和预处理设备的处理，保证了所 收集雨水的水质。尤其是雨水储存单元采用蓄水模块进行蓄水时，有效保证了 蓄水的水质和模块底部沉砂(泥)的清理工作，同时不占用地表空间，施工简 单、方便，更加环保、安全。因此，对于雨水的前期预处理是十分必要的。
另外，众所周知，对于污水的处理一般分为生产废水的处理和生活污水的 处理。而常规的污水处理工艺无外乎物理法、化学法和生物法。对于某一特定 的污水而言，要想达到预期的处理效果往往会采用组合的处理办法才能实现， 而生物法作为污水的三级处理单元是最为常见的经济型处理工艺。
污水的生物处理主要是借助微生物的分解作用把污水中有机物转化为简 单的无机物，使污水得到净化。然而若要使微生物发挥较高的处理效率就必须 为其创造良好的生存环境。污水中常夹杂着一些无机的悬浮物，主要指在污水 中呈悬浮状态的泥沙、粉尘、金属残粒等颗粒状或片状物质，大部分来自生活 污水、初期雨水和冲洗地面水及洗煤、选矿、冶金等工业废水。这些无机漂浮 物或悬浮物本身无毒，但其可以吸附有机毒物、重金属等形成危害更大的复合 污染物，严重影响到后续生化处理的效果，如果不加以预处理，会导致整体生 物处理系统效率下降。所以，对于污水的组合型处理工艺而言，污水的预处理 也是十分必要的。
目前，对于雨、污水的预处理设备和设施主要包括格栅、筛网、沉砂池、 砂水分离器以及一些其它截留和拦污设施，但其都具有一个弊端，就是这些设 备可以将大块的漂浮物或悬浮物进行拦截，而对于大部分细小的杂质颗粒却无 法去除，而正是这些细小颗粒尤其是无机颗粒的不断累积，最终影响到了水质 的处理效果。
针对现有技术中的相关问题，目前尚未提出有效的解决办法。
实用新型内容
本实用新型的目的是提供了一种雨污水全自动过滤器，以克服现有技术 中的上述不足。
本实用新型的目的是通过以下技术方案来实现：
一种雨污水全自动过滤器，包括过滤器本体和与过滤器本体相匹配的电 控箱，所述过滤器本体上端连接有电动马达，并且所述过滤器本体内部设 有环形结构的过滤网和清洗装置，所述过滤器本体的下端和侧端分别设有 入水口和出水口，并且所述过滤器本体侧端设有与过滤网相适配的压差传 感器，所述压差传感器通过控制管路连接有电控箱，所述过滤器本体上端 还设有排污口，所述排污口处设有相匹配的电磁开关和排污开关，其中， 所述电磁开关、清洁装置和所述过滤器本体均与所述电控箱控制连接。
进一步的，所述过滤网包括第一过滤网和设置于第一过滤网内侧的第 二过滤网，所述第一过滤网与所述过滤器本体相连接，所述第二过滤网与 所述第一过滤网相连。
进一步的，所述第一过滤网的过滤精度为100微米。
进一步的，所述第二过滤网的过滤精度为10微米。
进一步的，所述第一过滤网和第二过滤网均采用不锈钢316L材质构 成。
进一步的，所述电控箱内设有过滤时间定时器和排污时间定时器。
进一步的，所述清洗装置包括不锈钢清洁刷。
进一步的，所述入水口和出水口处均设有相匹配的法兰结构。
本实用新型的有益效果为：本装置结构简单，容易操作，通过采用金 属网过滤，无需更换滤料;处理水量大、截污效果好;自动反冲洗、不间 断供水;设备体积小、节省占地面积;安装方便快捷、宜于维护保养;智 能化全自动运行;有较强的工程应用和推广前景，有利于市场的推广与应 用。
