申请日2014.11.13
公开(公告)日2015.04.08
IPC分类号B01D36/04; B01D35/147
摘要
本实用新型公开了一种污水排放实时安全保障系统，其特征在于：包括与排污管网连接的缓冲池及与污水处理系统的出水管连接的进出水管，进出水管的出水口处设有控制进出水管内水流通断的控制阀门及与污水处理系统的气浮机圆桶连通的回流管，回流管上设有控制回流管内水流通断的回流阀门。
权利要求书
1.污水排放实时安全保障系统，其特征在于：包括与排污管网连接的缓冲池及与污水处理系统的出水管连接的进出水管，进出水管的出水口处设有控制进出水管内水流通断的控制阀门及与污水处理系统的气浮机圆桶连通的回流管，回流管上设有控制回流管内水流通断的回流阀门。
2.根据权利要求1所述的污水排放实时安全保障系统，其特征在于：所述缓冲池通过过渡管道与排污管网连接，所述过渡管道上设有控制过渡管道内水流通断的开闭阀门。
3.根据权利要求1所述的污水排放实时安全保障系统，其特征在于：所述缓冲池的一侧设有阀门井，所述开闭阀门位于阀门井内。
说明书
污水排放实时安全保障系统
技术领域
本实用新型涉及一种污水处理设备，特别是一种污水排放实时安全保障系统。
背景技术
1，由于最初环保设计院设计污水排放口只有一个，所有污水处理后经过滤器管网直接排到污水排放口最终流入市政排污管网。2，当污水处理设备运行出现异常时，不能及时有效控制污水流向，同时可造成环境污染事件发生。3、污水处理设备运行时会有少许过滤器填料流出，往往会流至污水排放口沉淀或流入排污管网内，造成环境污染。
发明内容
为了克服现有技术的不足，本实用新型提供一种有效控制污水处理效果、环保的污水排放实时安全保障系统。
本实用新型解决其技术问题所采用的技术方案是：

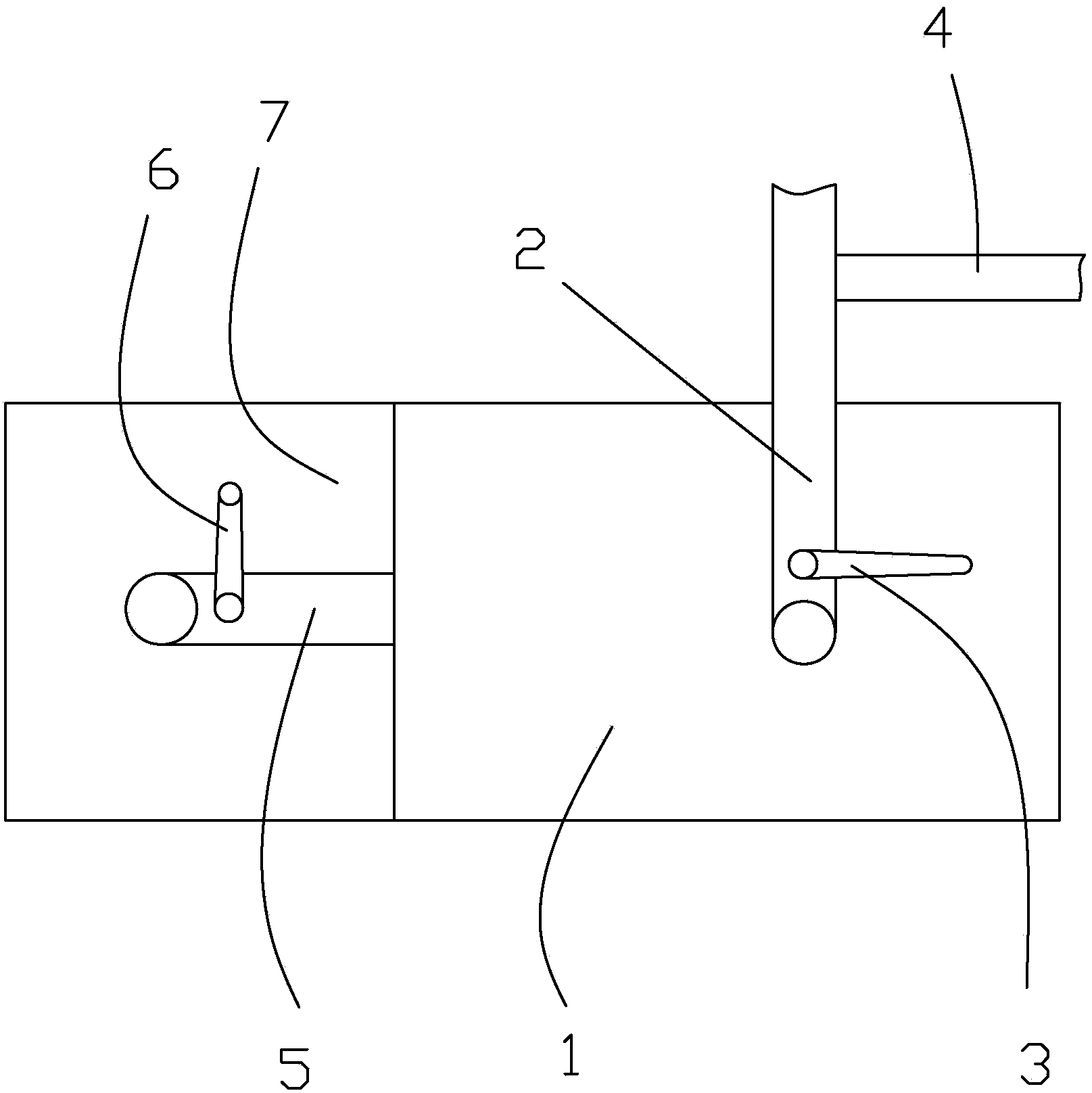

污水排放实时安全保障系统，其特征在于：包括与排污管网连接的缓冲池及与污水处理系统的出水管连接的进出水管，进出水管的出水口处设有控制进出水管内水流通断的控制阀门及与污水处理系统的气浮机圆桶连通的回流管，回流管上设有控制回流管内水流通断的回流阀门。
所述缓冲池通过过渡管道与排污管网连接，所述过渡管道上设有控制过渡管道内水流通断的开闭阀门。
所述缓冲池的一侧设有阀门井，所述开闭阀门位于阀门井内。
本实用新型的有益效果是：本实用新型包括与排污管网连接的缓冲池及与污水处理系统的出水管连接的进出水管，进出水管的出水口处设有控制进出水管内水流通断的控制阀门及与污水处理系统的气浮机圆桶连通的回流管，回流管上设有控制回流管内水流通断的回流阀门，通过上述增设的装置，达到以下的目的：
1. 可实时有效控制污水处理效果;
2. 可靠控制避免污染源产生。
